Торцовое уплотнение

Торцовое уплотнение

Иллюстрации

Показать все

Реферат



Изобретение относится к уплотнительной технике, а именно к торцовым уплотнениям вращающихся валов, и может быть использовано в химической и других отраслях промышленности. Цель изобретения - повышение герметичности и надежности уплотнения. При запрессовке антифрикционного вкладыша в металлическую обойму происходит упругая деформация узких перемычек, образованных кольцевыми проточками на поверхности обоймы, прилегающей к антифрикционному вкладышу. За счет этого компенсируется деформация антифрикционного вкладыша, поворот кольца трения и сохраняется плоскопараллельность зазора трения. 6 ил.

СОЮЗ СОВЕТСНИХ соЦиАлисТичесних

РЕСПУБЛИН (19) (11) (51)5 F 16 J 15 34

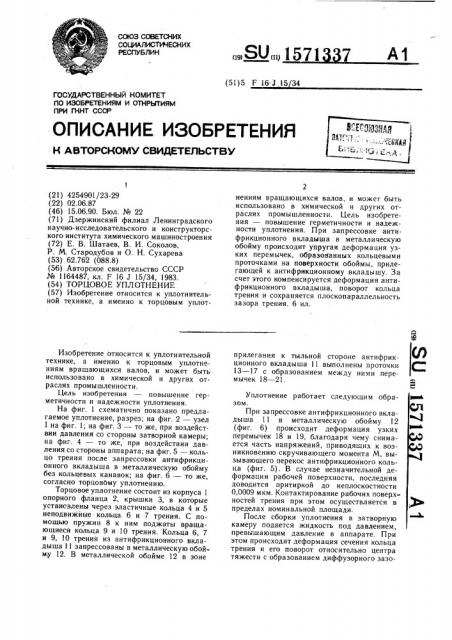

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ (21) 4254901/23-29 (22) 02.06.87 (46) 15.06.90. Бюл. № 22 (71) Дзержинский филиал Ленинградского научно-исследовательского и конструкторского института химического машиностроения (72) Е. В. Шатаев, В. И. Соколов, P. М. Стародубов и О. Н. Сухарева (53) 62.762 (088.8) (56) Авторское свидетельство СССР № 1164487, кл. F 16 J 15/34, 1983. (54) ТОРЦОВОЕ УПЛОТНЕНИЕ (57) Изобретение относится к уплотнительной технике, а именно к торцовым уплотИзобретение относится к уплотнительной технике, а именно к торцовым уплотнниям вращающихся валов, и может быть использовано в химической и других отраслях промышленности.

Цель изобретения — повышение герметичности и надежности уплотнения.

На фиг. 1 схематично показано предлагаемое уплотнение, разрез; на фиг. 2 — узел

1 на фиг. 1; на фиг. 3 — то же, при воздействии давления со стороны затворной камеры; на фиг. 4 — то же, при воздействии давления со стороны аппарата; на фиг. 5 — кольцо трения после запрессовки антифрикционного вкладыша в металлическую обойму без кольцевых канавок; на фиг. 6 — то же, согласно торцовбму уплотнению.

Торцовое уплотнение состоит из корпуса 1 опорного фланца 2, крышки 3, в которые установлены через эластичные кольца 4 и 5 неподвижйые кольца. 6 и 7 трения. С помощью пружин 8 к ним поджаты вращающиеся кольца 9 и 10 трения. Кольца 6, 7 и 9, 10 трения из антифрикционного вкладыша 11 запрессованы в металлическую обойму 12. В металлической обойме 12 в зоне нениям вращающихся валов, и может быть использовано в химической и других отраслях промышленности. Цель изобретения — повышение герметичности и надежности уплотнения. При запрессовке антифрикционного вкладыша в металлическую обойму происходит упругая деформация узких перемычек, образованных кольцевыми проточками на поверхности обоймы, прилегающей к антифрикционному вкладышу. 3а счет этого компенсируется деформация антифрикционного вкладыша, поворот кольца трения и сохраняется плоскопараллельность зазора трения. 6 ил. прилегания к тыльной стороне антифрикционного вкладыша 11 выполнены проточки

13 — 17 с образованием между ними перемычек 18 — 21.

Уплотнение работает следующим образом.

При запрессовке антифрикционного вкладыша 11 в металлическую обойму 12 (фиг. 6) происходит деформация узких перемычек 18 и 19, благодаря чему снимается часть напряжений, приводящих к возникновению скручивающего момента М, вызывающего перекос антифрикционного кольца (фиг. 5). В случае незначительной деформации рабочей поверхности, последняя доводится притиркой до неплоскостности

0,0009 мкм. Контактирование рабочих поверхностей трения при этом осуществляется в пределах номинальной площади.

После сборки уплотнения в затворную камеру подается жидкость под давлением, превышающим давление в аппарате. При этом происходит деформация сечения кольца трения и его поворот относительно центра тяжести с образованием диффузорного зазо1571337

Формула изобретения

ФИГ. 7 ра между контактирующими трущимися поверхностями. Одновременно происходит деформация металлической обоймы кольца трения в местах узких перемычек 18 — 21 (фиг. 3)

В упругой деформации материала обоймы происходит компенсация поворота кольца трения и деформация антифрикциоиного вкладыша 11. 3а счет деформации перемычек 19 — 21 обеспечивается прилегание колец трения по номинальной площади. (В процессе работы происходит деформация кольца трения также вследствие теплового воздействия среды в аппарате и трения антифрикционных колец. Благодаря упругой деформации материала металлической обоймы в местах узких перемычек 18 — 21 и их чувствительности к перемещениям антифрикционного вкладыша 11 сохраняется плоскопараллельный зазор трения.

Торцовое уплотнение, включающее поджатые кольца трения, состоящие из металлической обоймы с запрессованным в нее антифрикционным вкладышем и выполненными на торце обоймы кольцевыми проточками, отличающееся тем, что, с целью повышения герметичности и надежности уплотнения, проточки расположены поочередно на внутренней и наружной сторонах торца обоймы с образованием перемычек

16 между ними, при этом крайняя проточка расположена за наружным диаметром антифрикционного кольца.

1571337

77 Рог.2

Г1

71
