Реферат



Изобретение относится к приборостроению и позволяет улучшить технологичность конструкции волоконно-оптического датчика давления. Наряду с гибкой мембраной 5, источником 1 и приемником 6 света, связанных через световоды, датчик содержит положительную линзу 4 и оптический ветвитель 2, посредством которого передающий и приемный световоды совмещены в один световод 3, торец которого установлен в фокусе линзы 4. Мембрана 5 установлена на одной оптической оси с линзой 4, закреплена в корпусе 7 и обращена зеркальной поверхностью к линзе 4. Измеряемое давление действует на мембрану 5 и изменяет радиус ее кривизны. При этом происходит изменение апертурных потерь, что регистрируется приемником 6. 1 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э G 01 (. 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ л

° а

° °

ЪФ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4377169/24-10 (22) 11.02.88 (46) 15.06.90. Бюл. М 22 (71) Научно-исследовательский институт энергетики и автоматики АН УЗССР (72) И.Г.Кирин (53) 531.787 (088.8) (56) Палер мл., Робертс мл., Разработка оптического датчика давления. (54), ВОЛОКОННО-ОПТИЧЕСКИЙ ДАТЧИК

ДАВЛЕНИЯ (57) Изобретение относится к приборостроению и позволяет улучшить технологичность конструкции волоконно-оптического

„„5LJ„„1571449 А1

I датчика давления. Наряду с гибкой мембраной 5, источником 1 и приемником 6 света, связанных через световоды, датчик содержит положительную линзу 4 и оптический ветвитель 2, посредством которого передающий и приемный световоды совмещены в один световод 3, торец которого установлен в фокусе линзы 4. Мембрана 5 установлена на одной оптической оси с линзой.4 закреплена в корпусе 7 и обращена зеркальной поверхностью к линзе 4. Измеряемое давле-. ние действует на мембрану 5 и изменяет радиус ее кривизны. При этом происходит изменение апертурных потерь, что регистрируется приемником 6. 1 ил.

Составитель И,Сумцов

Техред М.Маргентал

Корректор И.Муска

Редактор А.Долинич

Заказ 1506 Тираж 459 Подписное

ВН ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, I01

Изобретение относится к приборостроению и может быть использовано для измерения давления.

Целью изобретения является улучшеwe технологичности конструкции датчика.

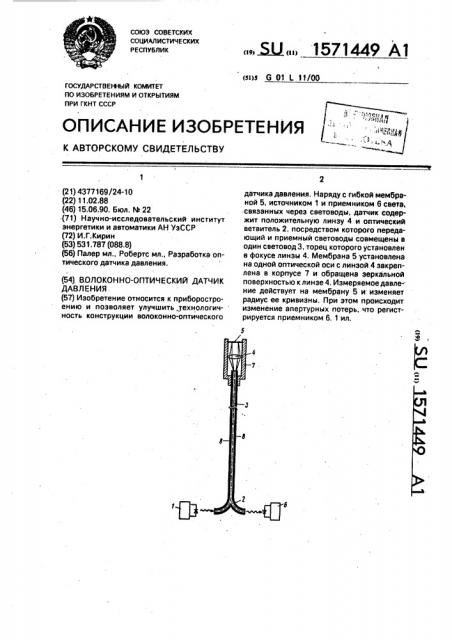

На чертеже приведено предлагаемое устройство.

Волоконно-оптический датчик давлейия содержит источник 1 света, оптический ветвитель 2, световод 3, положительную линзу 4, гибкую мембрану 5, приемник 6 света, корпус 7, оплетку световода 8.

Датчик работает следующим образом, Свет от источника 1 через оптический ветвител ь 2 и световод 3 передается к линзе

4. Свет, выходящий из световода в виде светового конуса, преобразуется линзой 4 в

flQRoK G расхпдимостью, превышающей дифракционную, и попадает на мембрану 5, отразившись от которой возвращается в световод 3 и через него и оптический ветвитель 2 передается к приемнику света 6, Измеряемое давление действует на мембрану 5 и изменяет ее радиус кривизны, При этом происходит изменение апертурных потерь„что регистрируется приемником 6 света.

При условии модуляции лишь апертурных потерь ввода оптического излучения в световод(что достигается соответствующим геометрическим расположением оптических элементов и/или использованием мембраны с соответствующим радиусом кривизны) реализуется линейная зависи5 мость выходного сигнала датчика от давления. При этом мембрана может быть расположена на расстоянии, существенно превышающим диаметр световода, тем самым снижаются требования к точности уста10 новки торца световода относительно мембраны и, следовательно, улучшается технологичность конструкции датчика.

Формула изобретения

15 Волоконно-оптический датчик давления, содержащий оптически связанные передающий и приемный световоды, соединенные, соответственно, с источником и приемником света, и гибкую мембра20 ну, отл и ч а ю щи йся тем, что, с целью улучшения технологичности конструкции, он снабжен положительной линзой и оптическим ветвителем, с помощью которого передающий и приемный световоды совме25 щены в один световод, торец которого установлен в фокусе линзы, с другой стороны которой на одной оптической оси с линзой установлена мембрана, выполненная с зег, кальной поверхностью, обращенной к лин30 зе.
