Способ электростатического переноса поверхностных следов

Способ электростатического переноса поверхностных следов

Иллюстрации

Показать все

Реферат



Изобретение относится к способам электростатического переноса поверхностных следов и позволяет повысить качество переноса, преимущественно с рельефных поверхностей. Носитель 4 поверхностных следов размещают на проводящей основе 1, затем прикладывают к носителю 4 регистрирующий носитель, состоящий из гибкой основы 7 и электропроводящего покрытия 8. Гибкая основа 7 выполнена из бумаги, а электропроводящее покрытие 8 - из графита, размельченного в пластическом связующем. Включают высоковольтный генератор 2 и наносят на регистрирующий носитель электрический заряд коронирующим электродом 3. Отделяют регистрирующий носитель от носителя 4. 1 ил.

СОЮЗ.СОВЕТСНИХ

СОЩЕЛИСТИЧЕСНИХ

РЕСПУБЛИН

G ОЭ G 13/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНЯТИЯМ

ПРИ ГННТ СССР

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 4405795/40-12 (22) 05.04.88 (46) 15.06.90. Бюл. И 22 (71) Научно-исследовательский институт специальной техники (72) В.В.Кожаринов и С.И.Филатов (53) 772.93(088.8) (56) Peter Х. Iten Sicherung von

Schuh — und Fingerabdruck: spuren

mittels elektrostatischem Spurentransfer. — "Kriminalistik", 1986, М 10, S. 468-470. (54) СПОСОБ ЭЛЕКТРОСТАТИЧЕСКОГО ПЕРЕНОСА ПОВЕРХНОСТНЫХ СЛЕДОВ (57) Изобретение относится к способам электростатического переноса поверх„„SU» 1571541 A1

2 ностных следов и позволяет повысить качество переноса, преимущественно с рельефных поверхностей. Носитель 4 поверхностных следов размещают на проводящей основе 1, затем приклады. вают к носителю 4 регистрирующий носитель, состоящий из гибкой основы

7 и электропроводящего покрытия 8.

Гибкая основа 7 выполнена из бумаги, а электропроводящее покрытие 8 - из графита, размельченного в пластическом связующем. Включают высоковольтный генератор 2 и наносят на регистрирующий носитель электрический заряд коронирующим электродом 3. Отделяют регистрирующий носитель от носителя

4, 1 ил.

1571541

Формула изобретения

Составитель В.Аксенов

Техред Л.Сердюкова Корректор Э.Лончакова

Редактор АеМаковская

Заказ 1510 Тираж 371 Подписное

РЧИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент", г.ужгород, ул. Гагарина,101 ( Изобретение относится к исследова нию или анализу материалов путем исследования электростатических величин и может быть использовано в кри5 миналистике для фиксации поверхностных следов.

Целью изобретения является повышение качества переноса, преимуществеНно с рельефных поверхностей. 10

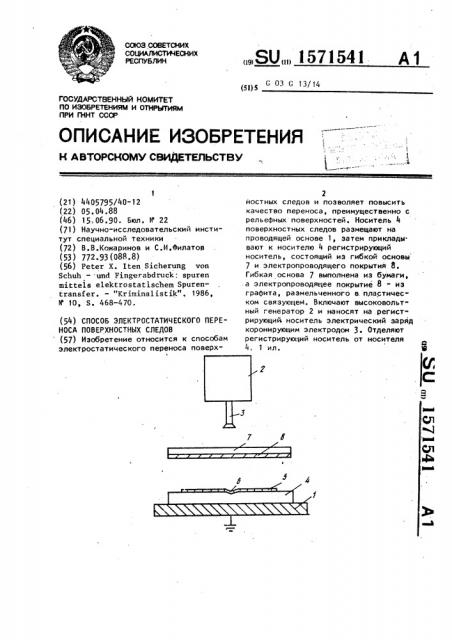

На чертеже приведена общая схема ус ройства для реализации способа.

Устройство содержит проводящую ос ову 1,-металлическую пластину и . вы оковольтный генератор 2 с корониру цим электродом 3. Способ осуществляют следующим

î,разом. На поверхность носителя 4 поверхностных следов с пылевым следом 5

I и выемкой 6 накладывают регистрирующи носитель, состоящий из гибкой ос новы, выполненной из бумаги 7, и эл ктропроводящего покрытия 8 из графи га, размещенного в пластическом 25 связующем . Включают высоковольтный геНератор 2 и сканируют поверхность ,регистрирующего, носителя электродом с некоторым зазором. Происходит поляризация регистрирующего носителя после подзарядки его поверхности.

В зазоре между электропроводящим мя ким графитовым покрытием 8 и носите ем 4 создается поле высокой напря енности, в котором поляризуются частички пыли пылевого следа 5, в то числе выемки 6, так как регистрирующий носитель благодаря гибкости повторяет все неровности поверхности носителя 4, и в этом же поле из за его неоднородности, обусловлен- "0 ной полем поляризованных частиц пыли, частицы пыли пылевого следа 5 смещаются под действием электростатических сил в направлении регистрирующего носителя, внедряются в микронеровности мягкого электропроводящего покрытия 8, надежно закрепляясь на покрытии. Затем отключают высоко" вольтный генератор 2, убирают электрод 3 и снимают регистрирующую пленку с поверхности носителя 4, получая таким образом пылевой зеркальный отпечаток следа 5, который затем может быть сфотографирован обычным способом, поскольку электропроводящее покрытие 8 является контрастным фоном для пылевого отпечатка следа 5.

Способ электростатического переноса поверхностных следов, включающий размещение носителя поверхностных следов на электропроводящей основе, прикладывание к нему регистрирующего носителя, состоящего из гибкой основы с электропроводящим покрытием, нанесение на регистрирующий носитель электрического заряда коронирующим электродом и отделение регистрирующего носителя от носителя поверхностных следов, отличающийся тем, что, с целью повышения качества переноса, преимущественно с рельефных поверхностей, в качестве регистрирующего носителя используют носитель, гибкая основа которого выполнена из бумаги, а электропроводящее покрытие - из графита, размельченноI-o a пластическом связующем.
