Лв 157155

Класс G 061; 42m, 14аа

6 06f; 42m, 36

СССР

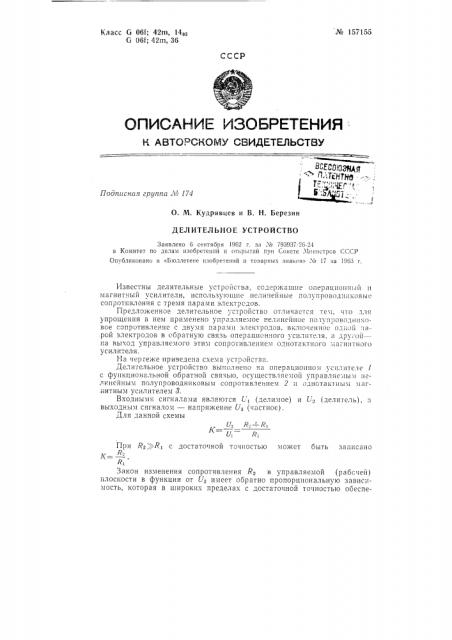

ОПИСАНИЕ ИЗОБРЕТЕНИЯ: и АВТОБУСНОМУ СВИДЕТЕЛЬСТВУ

ВСЕСО)ддцр

" ТсНТНб

Подписная группа Лв 174

О. M. Кудрявцев и В. Н. Березин

ДЕЛИТЕЛЬНОЕ УСТРОЙСТВО

Заявлено 6 сентября 1962 г. за \Ъ 793937 26-24 в Комитет по делам изобретений и открытий при Совете Чпнистров СССР

Опубликовано в «Б!оллетене изобретений н товарных знаков» X 17 за 1963 г.

Известны делительные устройства, содерж- øèå oi!cpa!I!loll ûé и магнитныи усилители, использу!Ошие 11елинейные п0.1упрoвoдн!!ковhlс сопротивления с тремя парами электродов.

11редложенное делительное, стройство отличается тем, что пля упрощения В нем применено управляемое не1пнейное по1упровод!!НкоВсе сопротиВленис с дВузlя парами элек1 родОВ, Вкл!О I(нное Од!1Ой lарой электродов в обратную связь операциснного уси,1!ггсля, а дру.oli— на Выход управляемого этим сопротивлением Однотактного .Пагн1lтного у сил ителя.

1-)а чергеже приведена схема устройства.

7)елительное устройство выполнено на операционном усилителе 1 с функциональной обратной связью, осуществляемой управляе.1ым нелинейным полупроводниковым сопротивлением 2 и Однотактным магснитным усилителем 8.

Входными сигналазlи яВля10тся UI (делимое) и U (делите.1ь),:l выходным сигналом — напряжение (!в (частное }.

Для данной схемы

U, Р.+Р, ui л, При R>»RI с достаточной точностью может быть записано

K==.

Р1

Закон изменения сопротивления R. в управляемой (рабочей) плоскости в функции от U> имеет обратно пропорциональную зависимость, которая в широких пределах с достаточной точностью обеспе№ 157155 чивается за счет управления полупроводниковым сопротивлением однотактным магнитным усилителем без обратной связи с выходом на переменном токе с последовательно включенной нагрузкой. Следовательно, можно записать

R.=—

A 7г где А — коэффициент пропорциональности.

Тогда

А Ц

U. = —. — или а

U» 7г

А ф где A —

R1 °

Описываемое устройство обеспечивает деление входных напряжений U и U2 и имеет несложную схему. Г

Предмет изобретения

Г у,,7, 1 — .тt 1ь.

1 (J.

* ф— !

Составитель А. Хохлов

Редактор Л. Г. Герасимова Техред А. А. Камышиикова Корректор Г. И. Чугунова

1!одп. к пен. 13/1Х вЂ” 63 г. Формат бум. 70 108оiq Обьем 0,18 изд. л

Заказ 2333!11 Тираж 725 Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4, Типографии, пр. Сапунова, 2.

Делительное устройство, содержащее операционный и магнитный усилители, о т л и ч а ю щ е е с я тем, что, с целью упрощения, в нем применено управляемое нелинейное полупроводниковое сопротивление, включенное одной парой электродов в цепь обратной связи операционного усилителя, а другой — IHa выход управляемого этим сопротивле. ,нием однотактного магнитного усилителя,
