Реферат



Изобретение относится к электротехнике, а именно к электрическим переключателям низкого напряжения, которые могут использоваться в электрооборудовании транспортных средств, преимущественно в выключателях зажигания. Цель изобретения - повышение надежности и увеличение срока службы. Предложена замена одного контакта на контактной пластине двумя выступами 7 и 8 на разных диаметрах, при этом кромки их контактных площадок смещены относительно друг друга. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

Р Е СПУБЛ И К (st)s K 01 Н 19/58

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

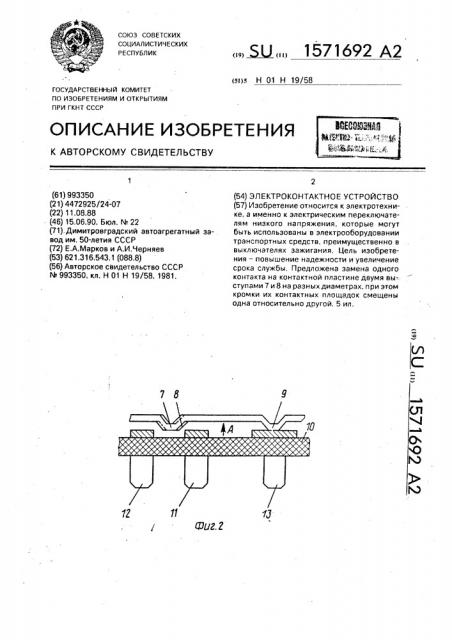

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 993350 (21) 4472925/24-07 (22) 11.08.88 (46) 15.06.90. Бюл. М 22 (71)»Димитровградский автоагрегатный завод им. 50-летия СССР (72) Е.А.Марков и А.И.Черняев (53) 621.316.543,1 (088.8) (56) Авторское свидетельство СССР

Q 993350, кл. Н 01 Н 19/58, 1981.

„„ЯЦ „„1571692 А2 (54) ЭЛЕКТРОКОНТАКТНОЕ УСТРОЙСТВО (57) Изобретение относится к электротехнике, а именно к электрическим переключателям низкого напряжения. которые могут быть использованы в электрооборудовании транспортных средств, преимущественно в выключателях зажигания. Цель изобретения — повышение надежности и увеличение срока службы, Предложена замена одного контакта на контактной пластине двумя выступами 7 и 8 на разныхдиаметрах, при этом кромки их контактных площадок смещены одна относительно другой. 5 ил.

1571692

Изобретение относится к электротехнике, а именно к электрическим переключателям низкого напряжения, которые могут быть использованы в частности, на транспортных средствах, преимущественно в качестве электроконтактного устройства в выключателях зажигания.

Цель изобретения — повышение надежности и увеличение срока службы.

На фиг,1 изображено электроконтактное устройство, условный разрез;- на фиг.2— взаимное расположение контактов в исходном положении, развернутый вид (электрические цепи разомкнуты); на фиг,3 — то же, в момент замыкания, развернутый вид; на фиг,4.— то же, в момент замыкания других контактов, развернутый вид; на фиг,5 — вид

А на фиг,2, Устройство включает поворотный контактный блок, корпус и основание с контактами.

В контактный блок входят две контактные пластины, содержащие пластмассовые кольца 1 и 2 с закрепленными на них контактным кольцом 3 и контактным полукольцом 4, коническая пружина 5, воздействующая на кольца 1 и 2, ротор 6, выполненный в виде втулки и имеющий зацепление с кольцами 1 и 2 для их одновременного поворота.

На контактной пластине имеются контакты, один из которых(наиболее нагруженный) выполнен в виде двух выступов 7 и 8, расположенных на разных диаметрах Д1 и

Д2 и имеющих кромки контактных площадок, смещенные одна относительно, другой на величину Б, а другой — в виде выступа 9.

На основании 10 закреплены плоские контакты 11 — 13, контакт 13 является токоподводящим, На корпусе 14 закреплены цилиндрические контакты. 1 5 и 16, один из которых является токоподводящим. Основание 10 и корпус 14 скреплены между собой трубчатыми заклепками 17.

Устройство работает следующим образом, При повороте ротора 6 одновременно с ним поворачиваются кольца 1 и 2 и, соответственно, контактное кольцо 3 и контактное полукольцо 4. Пружина 5 обеспечивает при5 жатие подвижных и неподвижных контактов один к другому. Коммутацию контактов 15 и

16 производит медное полукольцо 4. Коммутацию контактов 11 — 13 осуществляет контактное кольцо 3.

10 При одном направлении движения ротора 6 из исходного положения разомкнутые контакты 11 и 8 сближаются до расстояния, при котором между ними возникает электрическая дуга и происходит

15 образование нагара на контактах 8 и 11 в зонах контактирования. При дальнейшем движении замыкаются контакты 7 и 11 без образования электрической дуги из-за замкнутых контактов 8 и 11, В отсутствие

20 электрической дуги контакты 7 и 11 прирабатываются, зачищаясь от окисной пленки и нагара.

При другом направлении движения ротора 6 образование электрической дуги про25 исходит при замыкании контактов 7 и 12, а зачищаются контакт 8 и зона контактирования с ним контакта 12, Последовательность замыкания контактов и чередование их зачистки обеспечива30 ются наличием смещенных на величину Б одна относительно другой кромок контактных выступов 7 и 8.

Попеременное замыкание контактов 7, 8 и 11, 12 уменьшает электродуговую эро35 зию KQHTBKT08 и увеличивает срок службы электроконтактных устройств.

Формула изобретения

Электроконтактное устройство по

40 авт.св. М 993350, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и увеличения срока службы, контакт на контактной пластине выполнен в виде двух выступов, расположенных на разных диа45 метрах, а кромки их контактных площадок смещены одна относительно другой, 1571692 д 0алрабление

Мам.етая

Фиг.4

1571692
