Многодвигательный электропривод

Многодвигательный электропривод

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в общепромышленных электроприводах переменного тока, обеспечивающих согласованное вращение нескольких приводных трехфазных асинхронных электродвигателей, подключенных к двум фазам сети. Цель изобретения - увеличение моментов двигателей. Это обеспечивается за счет подключения трех фаз роторных обмоток каждого электродвигателя 1 и 2 к двум силовым обмоткам 5 и 6 индукционного реостата 4. Включение в цепь статорных обмоток электродвигателей конденсатора 3, а в роторную цепь электродвигателей индукционного реостата 4 вызывает появление двух эллиптических вращающихся магнитных полей. В результате вращающееся магнитное поле имеет не эллиптическую, а более близкую к окружности форму. 1 ил.

сОюз сОВетсних социАлистичесних

РЕСПУБЛИК

1!Ю (11) (Sl)5 Н Ог P 7/74

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOhlHTET пО изОБРетениям и ОТНРытиям пРи гкнт Оса

1 (21) 4444215/24-07 (22) 29 ° 03. 88 (46) 15.06. 90. Бюл. ¹ 22 . (71) Научно-исследовательский институт энергетики и автоматики АН УЗССР (72). Н.M.Ócìàíõoäæàåâ, P.È.Áåëoêoâñкий, Б,С.Усманов и К.С.Дададжанов (53) 623. 313. 324 (088. 8) (56) Авторское свидетельство СССР

М - 1396234, кл. H 02 Р 7/74, 1986.

Усманходжаев Н.M. Методы регулирования скорости однофазных конденсаторных асинхронных. двигателей. М.:

Энергия, 1980 с. 99, фиг.49 (а). (54) ИНОГОДВИГАТЕЛЬНЫЙ ЭЛЕКТРОПРИВОД (57) Изобретение относится к электротехнике и может быть использовано в общепромышленных электроприводах

2 переменного -.îêà, обеспечивающих согласованное вращение нескольких приводных трехфазных асинхронных электродвигателей, подключенных к двум

Фазам сети. Цель изобретения — увеличение моментов двигателей, Это обеспечивается за счет подключения трех фаз роторных обмоток каждого электродвигателя 1 и 2 к двум силовым .обмоткам 5 и 6 индукционного реостата 4.

Включение в цепь статорных обмоток электродвигателей конденсатора 3, а в роторную цепь электродвигателей индукционного реостата 4 вызывает появление двух эллиптических вращающихся магнитных полей. В результате вращающееся магнитное поле имеет не эллипти- Е ческую, а более близкую к окружности

Форму. 1 ил.

1571743

Формула изобретения

Составитель В.Грапонов

Редактор М.Бандура Техред M.Õoäàíè÷ Корректор Н. Король

Тираж 457

Заказ 1520

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

Изобретение относится к электротехнике и может быть использовано в общепромышленном электроприводе переменного тока, обеспечивающем согласованное вращение нескольких приводных двигателей, подключенных к двум фазам сети.

Цель изобретения - увеличение моментов двигателей.

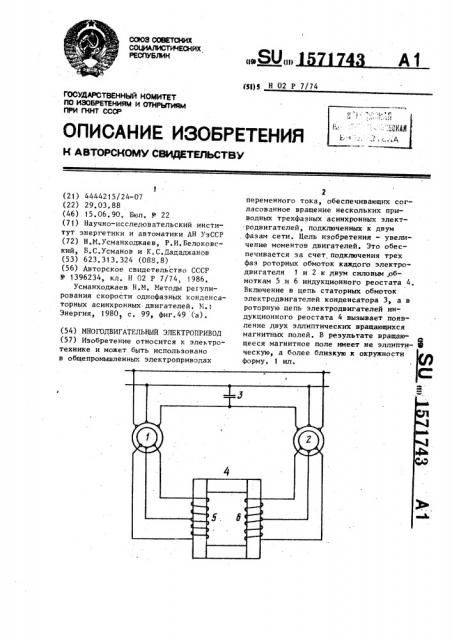

На чертеже показана схема много( двигательного электропривода.

Электропривод содержит два трех фазных асинхронных электродвигателя !, 1 и 2 с фазными роторами, конденсатор

3, выводы которого соединены с объе диненными выводами одноименных двух фаз статорной обмотки асинхронных электродвигателей 1, 2, один вывод конденсатора 3 снабжен зажимом для подключения к одной фазе сети, вы воды третьей фазы статорной обмотки каждого из двигателей 1 и 2 объединены и снабжены зажимом для подключения к другой фазе сети, индукционный реостат 4, выполненный в виде замкнутого магнитопровода 0-образной формы, на стержнях которого размещыны соответственно первая и вторая обмотки S и 6, крайние и средние вы,воды которых подключены к фазным выводам роторных обмоток соответствую щих электродвигателей 1, 2. .!

Устройство работает следующим образом.

В результате подключения всех трех фаз роторных обмоток каждого двигателя к двум силовым обмоткам индукционного реостата 4, расположенным на одном стержне, в роторной цепи образуется несимметрия фазных ЭДС. Наряду с несимметрией, вызванной включением конденсатора 3 между двумя стагорными фазами и образующей эллиптическое вращающееся магнитное поле, при подключении индукционного реостата 4 образуется второе вращающееся магнитное поле эллиптической формы, Поскольку эти поля вызваны включением разных реактивных и активных элементов, то поле, вызванное включением индукционного реостата 4, будет отставать от поля, вызванного включением конденсатора 3, Результирующее вращающееся магнитное поле будет иметь уже не эллиптическую, а иную, более близкую к окружности форму. Это приведет к увеличению приводных, моментов. Синхронизирующие свойства однофазного конденсаторного электромагнитного рабочего вала сохраняются и при выполнении индукционного реостата двухстержневым.

В предложенном техническом решении роторные обмотки разных электродвигателей 1 и 2 подключены к силовым обмоткам разных стержней индукционного реостата 4. Электромагнитная связь между стержнями образуется благодаря наличию общей ферромагнитной системы.

Многодвигательный электропривод, содержащий два трехфазных асинхронных электродвигателя с фазными роторами, конценсатор, выводы которого соединены с объединенными выводами одноименных двух фаз статорной обмотки асинхронных электродвигателей, один вывод конденсатора снабжен зажимом для подключения к одной фазе сети, выводы третьей фазы статорной обмотки каждого из асинхронных электродвигателей объединены и снабжены зажимом для подключения к другой фазе сети, о т— л и ч а ю шийся тем, что, с

40 . целью увеличения моментов, в него введен индукционный реостат, выполненный в виде замкнутого магнитопровода 0-образной формы, на стержнях которого размещены соответственно первая и вторая обмотки, крайние и средние выводы которых подключены к фаэным выводам роторных обмоток соответствующих электродвигателей. а
