Реферат



Изобретение относится к телевидению. Цель изобретения - повышение точности и достоверности определения центров интерференционных полос (ЦИП). Устройство содержит телевизионную камеру 1, АЦП 2, линии задержки 3, 4 и 5, блоки сравнения 6 - 13, эл-ты И 14, 15 и 16 и эл-т ИЛИ 17. Обнаружение ЦИП происходит в соответствии с заданным алгоритмом обработки отсчетов. Этот процесс повторяется для каждого эл-та изображения интерферограммы. По окончании сканирования изображения обнаруживаются все ЦИП. Заданный алгоритм обнаружения ЦИП обеспечивает более точное и достоверное обнаружение ЦИП, поскольку обеспечивается обнаружение ЦИП, искривленных макрорельефом настолько, что угол между линией максимальных значений и осевыми линиями синтезированной апертурой близок к 45°. 4 ил.

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1) " 04 И 7/18

OllHGAHHE ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4457660/24-09 (22) 08.07.88 (46) 15.06.90. Бюл. № 22 (71) Опытно-конструкторское бюро специальных радиотехнических систем

Новогородского политехнического института (72) Д. Г. Кочетков и В .А.Ярмакович (53) 621;397 (088.8) (56) Авторское свидетельство СССР

1133693, кл . Н 04 N 7/18, 1983.

Авторское свидетельство СССР № 1332563, кл. Н 04 Н 7/18, 1985. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

ЦЕНТРОВ ИНТЕРФЕРЕНЦИОННЫХ ПОЛОС (57) Изобретение относится к телевидению. Цель изобретения — повыше,ние точности и достоверности опре„„SU„„1571794 А1

2 деления центров интерференциониых полос (ЦИП). Устр-во содержит телевизионную камеру 1, АЦП 2, линии 3-5 задержки,блоки 6-13 сравнения,эл-ты И 1416 и эл-т HJIH 17. Обнаружение ЦИП происходит в соответствии с заданным алгоритмом обработки отсчетов. Этот процесс повторяется лля каждого эл"та изображения интерферограммы. По окончании сканирования изображения обнаруж: ваются все ЦИП. Заданный алгоритм обнаружения ЦИП обеспечивает более точное и достоверное обнаружение ЦИП, поскольку обеспечивается обнаружение ЦИП, искривленных макрорельефом настолько, что угол между линией максимальных значений и осевыми линиями синтезированной аперю турой близок к 45 . 4 ил.

1571794 (Изобретение относится к технике телевидения и может быть использовано при анализе интерферограмм, Целью изобретения является повышение точности и достоверности опре5 деления центров интерференционных полос.

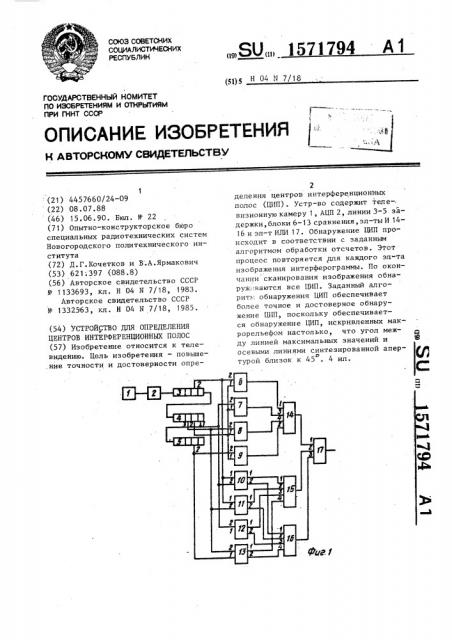

На фиг. 1 представлена электрическая структурная схема предлагаемого устройства для определения центров интерференционных полос, на фиг.2-4 примеры определения центров интерференционных полос.

Устройство для определения центров интерференционных полос содержит ( телевизионную камеру 1, аналого-цифровой преобразователь 2, первую, вто-. рую и третью линии 3-5 задержки, первый — восьмой блоки 6-13 сравнения, первый — третий элементы И 14-16 и элемент ИЛИ 17.

Устройство работает следующим образом.

На телевизионную камеру 1 проецируется изображение анализируемой интерферограммы. Выходной сигнал телевизионной камеры 1 преобразуется аналого-цифровым преобразователем 2, и результат преобразования последовательно .записывается в первую, вторую и третью линии 3-5 задержки, выполненные, например, в виде регистров сдвига. Число ячеек каждого регистра сдвига равно числу К элементов в стро» ке телевизионного изображения. По окончании третьей строки все три регистра оказываются заполненными и на их соответствующих выводах присутствуют сигналы с элементов изображения., образующих крестообразную многоэлементную апертуру.

Обнаружение центра интерференционной полосы происходит в соответст- 45 вии с алгоритмом обработки отсчетов:

0(Х„, 7 ) eM: (С )А) A (С >В) Л

A(D ) A) Л (D ) В);

0(Х, Y ) ЕМ: (С А) A(C (B) A

Л(Э <А) Л (D(B);

0(Хо» о) Е М: (О) А) Л (0» В) Д

A(0) С) А (О> В). где Хд, Yo — текущие координаты элементов изображения, М вЂ” совокупность точек, принадлежащих центрам интерференционных полос, Ц вЂ” символ логического умножения.

На первых выходах пятого, шестого, седьмого и восьмого блоков 10-13 сравнения формируются сигналы логической единицы в случае, когда сигналы на первых входах этих блоков сравнения больше сигналов на их вторых входах, что соответствует случаю С > А; С ) В, D А D ) В (фиг. 2) . В этом случае на выходе второго элемента И 15 появляется сигнал логической единицы, что вызывает появление сигнала логической единицы на выходе элемента ИЛИ 17.

Это соответствует ситуации правильного обнаружения центра интерференционной полосы.

В случае, когда выполняются условия С (А»" С В, В(А; П(В (фиг.3), на вторых выходах пятого, шестого, седьмого и восьмого блоков 10-13 срав нения появляются сигналы логической единицы, которые поступают на вход третьего элемента И 16. При этом на его выходе появляется сигнал логической единицы, что вызывает появление сигнала логической единицы на выходе элемента ИЛИ 11.

B случае, когда выполняются условия О) А, О> В; 0) С, 0)D (фиг. 4), на выходах первого, второго, третьего и четвертого блоков 6-9 сравнения появляются сигналы логической единицы, что вызывает появление сигнала логической единицы на выходе первого элемента И 14 и на выходе элемента ИЛИ 11.

Указанный процесс повторяется для каждого элемента изображения интерферограммы. По окончании сканирования изображения обнаруживаются все центры интерференционных полос.

Предлагаемый алгоритм обнаружения центров интерференционных полос обеспечивает более точное и достоверное обнаружение центров интерференционных полос, поскольку обеспечивается обнаружение центров интерференционных полос, искривленных макрорельефом настолько, что угол между линией максимальных значений и осевыми линиями синтезированной апертурой близок к 45

Формула изобретения

Устройство для определения центров интерференционных полос, содержащее

1571794 последовательно соединенные телевизионную камеру, оптический вход которой является входом изображения интерференционных полос, аналого-цифро5 вой преобразователь, первую, вторую и третью линии задержки на К тактов, а также первый, второй, третий, четвертый и пятый блоки сравнения, первый и второй элементы И и.элемент ИЛИ, причем п-й вывод второй линии задержки, где 1 (n аК, подключен к первым входам первого, второго, третьего и четвертого блоков сравнения, и-й вывод первой линии задержки подключен к второму входу первого блока сравнения, и-1-й и n+1-й выводы второй линии задержки подключены к вторым входам соответственно третьего и второго блоков сравнения, и-й вывод третьей 20 линии задержки подключен к второму входу четвертого блока сравнения, выход первого и выход четвертого блоков сравнения подключены к первому и второму входам первого элемента И, вы- 25 ход первого н выход второго элементов И подключены соответственно к первому и второму входам элемента

ИЛИ, первый выход пятого блока сравнения подключен к первому входу вто- 3О рого элемента И, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и достоверности определения центров интерференционных полос, введены шестой, седьмой и восьмой блоки сравнения и третий элемент И, выход которого подключен к третьему входу элемента ИЛИ, причем выходы второго и третьего блоков сравнения подключены соответственно к третьему и четвертому входам первого элемента

И, и-й вывод первой линии задержки подключен к первым входам пятого и шестого блоков сравнения, и-й вывод третьей линии задержки подключен к первым входам седьмого и вось". ;го блоков сравнения, и-1-й вывод второй линии задержки подключен к вторым входам шестого и восьмого блоков сравнения, и+1-й вывод второй линии задержки подключен к вторым входам пятого и седьмого блоков сравнения, первые выходы шестого, седьмого и восьмого блоков сравнения подключены соответственно к второму, третьему и четвертому входам второго элемента И, вторые выходы пятого, шестого, седьмого и восьмого блоков сравнения подключены соответственно к первому, второму, третьему и четвертому входам третьего элемента И.
