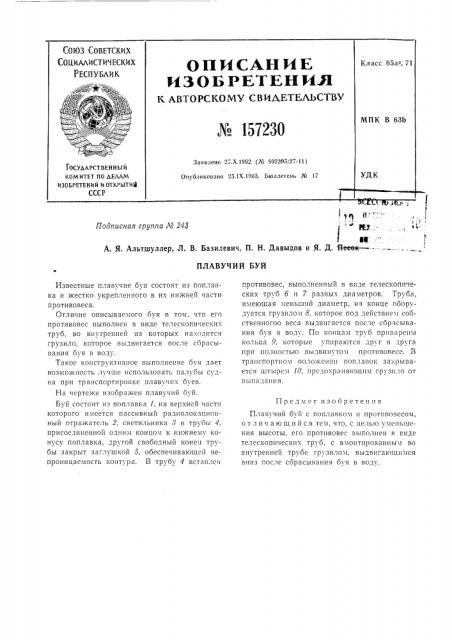

Соеа С Ветски

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОпИСЛ,Н ИЕ

И 3 О Б РЕТ ЕН И Н

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ № 157230

Заявлено 27.Х.1962 (_#_ S02395/27-11) Опубликовано 25.1Х.1963. Бюллетень № 17

Госудлвст ввн н ы и

K0MNTET по двллм изоьветений и открытий

СССР

И

I " ю..

А. Я. Альтшуллер, Л. В, Базилевич, П. Н. Давыдов н Я. Д. Нееек—

Подписная группа № 243

ПЛАВУЧИЙ БУЙ

Предмет изобретения

Известные плавучие буи состоят из поплавка и жестко укрепленного в их нижней части противовеса.

Отличие описываемого буя в том, что его противовес выполнен в виде телескопических труб, во внутренней из которых находится грузило, которое выдвигается после сбрасывания буя в воду.

Такое конструктивное выполнение буя дает возможность лучше использовать палубы судна при транспортировке плавучих буев.

На чертеже изображен плавучий буй.

Буй состоит из поплавка 1, на верхней части которого имеется пассивный радиолокационный отражатель 2, светильника 8 и трубы 4, присоединенной одним концом к нижнему конусу поплавка, другой свободный конец трубы закрыт заглушкой 5, обеспечивающей непроницаемость контура. В трубу 4 вставлен противовес, выполненный в виде телескопических труб б и 7 разных диаметров. Труба, имеющая меньший диаметр, на конце ооорудуется грузилом 8, которое под действием сооственногоо веса выдвигается после сбрасывания буя в воду. По концам труб приварены кольца 9, которые упираются друг в друга прн полностью выдвинутом противовесе. В транспортном положении поплавок закрывается штырем 10, прсдохраня1ощим грузило от выпадання.

Плавучий буй с поплавком и противовесом, отл и ч а ю щи и с я тем, что, с целью мень1пения высоты, его противовес выполнен в виде телескопических труб, с вмонтированным во внутренней трубе грузилом, выдвигающимся вниз после сбрасывания буя в воду. № 157230
