Дверь горизонтальной камеры коксовой печи

Дверь горизонтальной камеры коксовой печи

Иллюстрации

Показать все

Реферат



Изобретение касается оборудования коксовых печей. Цель изобретения - повышение надежности и герметичности двери за счет сохранения стабильности формы защитного экрана в условиях эксплуатации. Указанная цель достигается за счет снабжения двери горизонтальной камеры коксовой печи с уплотнительным узлом и газоотводящим каналом защитным экраном, выполненным из двух или более размещенных на расстоянии тонкостенных частей, соединенных по принципу зеркальной симметрии при помощи сменных распорок, при этом образуется дополнительный газоотводящий канал. Дверь содержит также установленные с возможностью перемещения уплотнительные прокладки. 4 з.п. ф-лы, 12 ил.

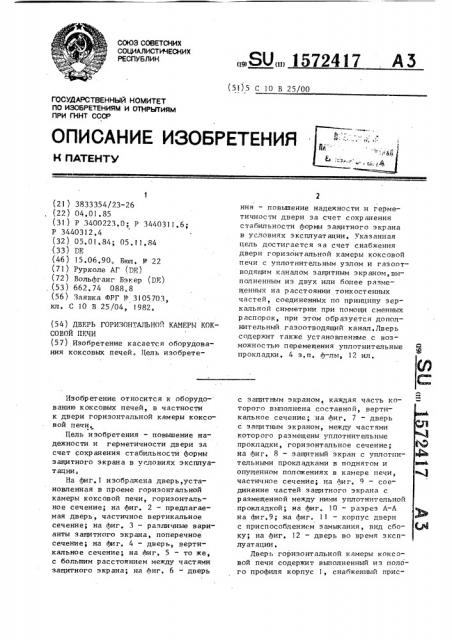

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 С 10 В 25/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21 ) 3833354/23-26 (22 ) 04. 01 ° 85 (31) P 3400223.0; Р 3440311.6;

Р 3440312.4 (32) 05.01.84; 05.11,84 (33) DE (46 ) 15 ° 06,90. Бюл. № 22 (71) Рурколе АГ (РЕ) (72) Вольфганг Бэкер (DK) (53) 662.74 088.8 (56) Заявка @РГ ¹ 3105703, кл. С 10 В 25 /04, 1982. (54) ДВЕРЬ ГОРИЗОНТАЛЬНОЙ КАМЕРЫ КОКСОВОЙ ПЕЧИ (57) Изобретение касается оборудования коксовых печей. Цель изобретеИзобретение относится к оборудованию коксовых печей, в частности к двери горизонтальной камеры коксовой печи.

Цель изобретения — повышение надежности и герметичности двери за счет сохранения стабильности формы защитного экрана в условиях эксплуатациии, На фиг.1 изображена дверь, установленная в проеме горизонтальной камеры коксовой печи, горизонтально е сечение; на фиг. 2 — пр едп агаемая дверь, частичное вертикальное сечение; на фиг. 3 — различные варианты защитного экрана, поперечное сечение; на фиг. 4 — дверь, вертикальное сечение; на фиг. 5 — то же, с большим расстоянием между частями защитного экрана; на фиг. 6 — дверь

„.SU, 1572417 А 5 ния — ловьппение надежности и герметичности двери за счет сохранения стабильности формы защитного экрана в условиях эксплуатации. указанная цель достигается за счет снабжения двери горизонтальной камеры коксовой п ечи с уплот кит ель ным узлом и газ о о тводящим каналом защитным экраном,выполненным из двух или более разме— щенных на расстоянии тонкостенных частей, соединенных по принципу зеркальной симметрии лри помощи сменных распорок, при этом образуется дополнительный газоотводящий канал. Дверь содержит также установленные с возможностью перемещения уплотнительные прокладки. 4 з. и. A-лы, 12 ил. с защитным экраном, каждая часть которого выполнена составной, вертикальное сечение; на Аиг, 7 — дверь с защитным экраном, между частями котор ого р аз мещены уплотнит ель ные прокладки, горизонтальное сечение; на фиг. 8 — защитный экран с уплотнительными прокладками в поднятом и опущенном положениях в камере лечи, частичное сечение; на фиг. 9 — соединение частей защитного экрана с размещенной между ними уллотнительной прокладкой; на фиг. 10 — разрез А-А на фиг,9; на фиг. 11 — корпус двери с приспособлением замыкания, вид сбоку; на фиг. 12 — дверь во время эксплуатациии, Дверь горизонтальной камеры коксовой печи содержит выполненный из полого профиля корпус 1, снабженный прис. l 5724 1 7 пособлением 2 замыкании, уплотнительным узлом 3, выполненным в виде плиты, прикрепленной к раме 4 через уплотнительную прокладку 5 при помощи пружинных винтов 6, равномерно расположенных по окружности рамы 4. Уплотнительный узел 3 выполнен B виде IIoлого заполненного изоляционной массой профиля 7 и снабжен покрытием 8,снаб- lo женным распределенными по высоте стальными уголками 9, которые при помощи вичтов 10 соединены с дополнительными стальньь1и уголками 11, на которых закреплен, например, при помощи крючков 12 защитный экран 13,выполненный из двух размещенных на расстоянии тонкостенных частей 14 и 15, соединенных по принципу зеркальной симметрии при помощи сменных распорок 16, размещенных на равномерном расстоянии по высоте частей, и болтов 17, пропущенных через распорки

16. Между частью 15 защитного экрана

13 и уплотнительным узлом 3 образо- 25 ван газоотводящий канал 18, а между частями 14 и 15 образован дополни тельный газоотводящий канал 19,открытый по их боковым сторонам. Части

14 и 15 защитного экрана 13 выполнены из фигурных профилей, варианты ,возможного выполнения которых представлены на фиг.3. Части 14 и 15 мо1 гут быть выполнены составными с noMo+bI0 IIIBpHHpoB 20, что представлено на фиг, 6, Между частями 1 4 и 1 5 сбоку может быть установлена по меньшей ! мер е одна уплот нит ельная пр окл адк а

21, снабженная наклонной прорезью 22, через которую пропущен болт 17. Уп- 4р лотнительные прокладки 21 должны как можно плотнее прилегать к части

15, чтобы предотвратить проникновение газа в газоотводящий. канал 18 и тем са1ь1м разгрузить уплотнительный 45 узел 3 и уплотнительную прокладку 5.

Уплотнительная прокладка 21 взаимодействует со стенкой 23 камеры печи с помощью стержня 24.

Уплотнительная прокладка 21 предпочтительно выполнена Б-образной.

При этом внутри она прилегает к наружной части 15, а снаружи между частью 14 и уплотнительной прокладкой 21 остается вертикальный зазор

25 для прохода газа. Уголки 11 непосредственно закреплены на покрытия 8, Корпус 1 выполнен полым и имеет продольные 26 и поперечные 27 брусы,Продольные брусы 26 открыты на верхнем и нижнем концах. Кроме того,продольные брусы 26 в местах соединения с поперечными брусами 27 выполнены с отверстиями, так что воздух беспрепятственно протекает из поперечных брусов 27 в продольные брусы 26 и оттуда вверх, где он может выходить.

Дверь снабжена двумя приспособлениями 2 замыкания, которые вместе перемещаются при помощи штанги 28.Приспособления 2 замыкания управляются рычажным механизмом (не показан).Для силового замыкания с корпусом 1 приспособления 2 за1ь1кания привинчены плитами ?9 к плитам 30, сваренным наверху и внизу с поперечными брусами

27. Между плитами 29 и 30 предусмотрены компенсационные плиты 31,являющиеся вспомогательными средствами для юстировки приспособления 2 замыкания на неподвижные крючки (не показаны) на обвязке печи. Для взаимодействия приспособления для монтажа двери с болтами 32 приспособления 2 замыкания расположенный под болтом 32 поперечный брус 27 снабжен выемкой

33. Кроме того, между приспособлениями 2 замыкания и расположенными под ними поперечными брусами 27 предусмотрены ребра 34 жесткости, На каждом верхнем сваренном с плитой 29 поперечном брусе 27 приварена вилка

35, которая охватывает имеющееся на уплотнительном узле 3 отверстие 36.

При этом отверстие 36 и вилка 35 образуют вместе с болтом 37 шарнирное крепление уплотнительного узла 3 на корпусе 1, Устройство работает следующим образом.

Герметизация устройства достигается при использовании защитного экрана 13, выполненного из двух зеркально размещенных частей 14 и 15 и служащего одновременно в качестве теплоизолятора. Профили частей 14 и 15 стыкуются между собой с зазором,достаточным для теплового расширения, Уплотнительные прокладки 21 должны плотно „прилегать к наружному профилю, ч т Об ы пр едотвр атить пр оник нов ение газа в наружный канал между вышеуказанным профилем и корпусом двери,ее устанавливают с возмбжностью перемещения, при этом при опускании защитного экрана уплотнение должно прилегать к стенкам камеры. В левой поло5 15724 вине фиг.8 показана часть 14 в поднятом состоянии. В этом положении уплотнительная прокладка 21 отведена от стенки 23 камеры печи и отжата стержнем 24 вниз и вовнутрь, Под частью 14 она выступает.

В правом опущенном состоянии части защитного экрана и уплотнительная прокладка находятся на поде печи.При этом уплотнительная прокладка 21 соприкасается со стенкой 23 камеры. Путь перемещения уппотнительной прокладки

21 относительно частей 14 и 15 составляет до 60 мм. Зазор между частями 14 и 15 и стенкой ?3 камеры может составлять до 20 мм.

Преимущество конструкции двери, содержащей составные защитные экраны, состоит в повышении герметизации, 20 уменьшении тепловых деформаций и снижении затрат на изготовление конструкции, 1. Дверь горизонтальной камеры коксовой печи, содержащая корпус, снабженный уплотнительным узлом и защитным экраном, размещенным по высоте двери и установленным на расстоянии от уплотнительного узла с образованием газоотводящего канала, о т личающаяся тем, что, с

ЗО Формула и зо бр ет ения 25

17 цепью повышения надежности и герметичности двери за счет сохранения стабильности формы защитного экрана в условиях эксплуатации, защитный экран выполнен по меньшей мере из двух раз-. мещенных на расстоянии тонкостенных частей, соединенных по принципу зеркальной симметрии при помощи сменных распорок размещенных на равномерном расстоянии по высоте частей, и болтов, пропущенных через распорки, причем части установлены с образованием между ними дополнительного газоотводного канала, открытого по их боковым сторонам.

2. Дверь по п,l о т л и ч а ющ а я с я тем, что части выполнены из фигурных профилей, 3, Дверь по пп, l и 2, отли ч аю ща я с я тем, чтокаждая ч аст ь выполнен а сост ав ной.

4. Дверь по пп. 1-3, о т л и— ч а ю щ а я с я тем, что между частями сбоку установлена с возможностью перемещения по меньшей мере одна уплотнит ельная пр окладка.

5. Дверь по п.4, о т л и ч а ю—

m а я с я тем, что уплотнительная прокладка снабжена наклонной прорезью, через которую пропущен болт.

Приоритет по пунктам:

05.01.84 по пп 1, 2, 4 и 5;

05.11,84 по п,3.

1572417

Е572417

) 57241 7! 572 I 7

2У

Л

27

2Ó

27

Pire 1f

1573417

Ри8 12

Составитель И. Попов

Техред М.Дидык Корректор С.Черни

Редактор Н, Киштулинец

Заказ 1524

Тираж 433

Лодпи с но е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
