Устройство для инч-терапии

Устройство для инч-терапии

Иллюстрации

Показать все

Реферат



Изобретение относится к приборам для физиотерапевтического воздействия ИНЧ-электромагнитным полем. Цель изобретения - сокращение длительности процедуры. Устройство содержит генератор импульсов 1, счетчик-дешифратор 2, модулятор амплитуды 3, формирователь 4, излучатель 5, конденсаторные пластины 6, индикатор 7, формирователь временных интервалов 8. Прямоугольные импульсы с выхода генератора 1 поступают на счетчикдешифратор 2, на первом выходе которого формируются импульсы требуемой частоты, которые формируются в пачки с помощью формирователя временных интервалов 8, причем амплитуда U каждой пачки меняется в модуляторе 3 по закону U = U<SB POS="POST">о</SB>е -1/&Tgr;<SB POS="POST">G</SB>, где &Tgr;<SB POS="POST">G</SB> -заданная величина

U<SB POS="POST">о</SB> - начальная амплитуда равная 10 - 120В. В формирователе 4 меняется полярность, а также длительность фронта и среза импульсов, поступающих затем на общий излучатель и конденсаторные пластины, предназначенные для локального воздействия. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)5 А 61 N 1 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3912139/28-14 (22) 17.06.85 (46) 23.06.90. Бюл. ¹ 23 (72) Е. Т. Комарова, Н. П. Тарутин, Л. И. Аронин, В. С. Павлов и Э. А. Рубинчиков (53) 615.471 (088.8) (56) Авторское свидетельство СССР № 773994, кл. А 61 N 1/00, 1979. (54) УСТРОЙСТВО ДЛЯ ИНЧ-ТЕРАПИИ (57) Изобретение относится к приборам для физиотерапевтического воздействия ИНЧэлектромагнитным полем. Цель изобретения — сокращение длительности процедуры.

Устройство содержит генератор импульсов 1, счетчик-дешифратор 2, модулятор амплитуды 3, формирователь 4, излучатель 5, конденсаторные пластины 6, индикатор 7, формирователь временных интервалов 8. Прямоугольные импульсы с выхода генератора 1 поступают на счетчик-дешифратор 2, на первом выходе которого формируются импульсы требуемой частоты. которые формируются в пачки с помощью формирователя временных интервалов 8, причем амплитуда U каждой пачки меняется в модуляторе 3 по закону

-4U=Uge t, где т — заданная величина;

Uo — начальная амплитуда, равная 10-120 В. В формирователе 4 меняется полярность, а также длительность фронта и среза импульсов, поступающих затем на общий излучатель и конденсаторные пластины, предназначенные для локального воздействия.

3 ил.

1572651

Форл ула изобретения

Изобретение относится к медицинской технике, а именно к приборам для физиотерапевтического воздействия импульсным низкочастотным электромагнитным полем.

Цель изобретения — сокращение длительности процедуры.

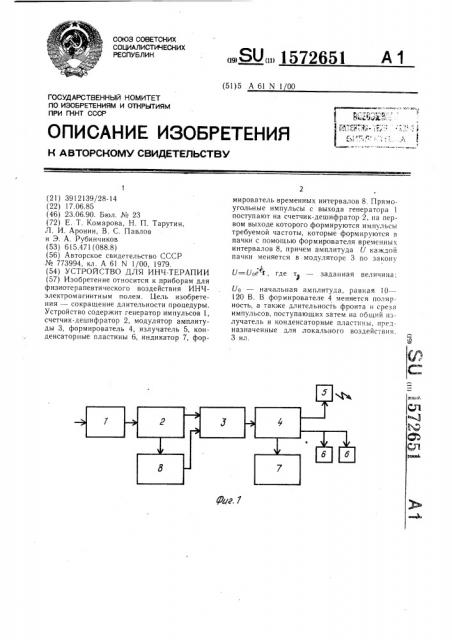

На фиг. 1 изображена структурная схема устройства для низкочастотной терапии; на фиг. 2 — форма сигнала на выходе формирователя; на фиг. 3 — сигналы на выходе узлов устройства.

Устройство содержит генератор 1 импульсов, который последовательно соединен со счетчиком-дешифратором 2, модулятором 3 амплитуд импульсов, формирователем 4 импульсов, выходы которого подключены к излучателю 5, конденсаторным пластинам 6 и индикатору 7, а также формирователь 8 временных интервалов, вход которого соединен с вторым выходом счетчика-дешифратора

2, а выход — с вторым входом модулятора 3 амплитуд импульсов.

Устройство работает следующим образом.

Г енератор 1 импульсов генерирует и мпульсы прямоугольной формы (фиг. За), которые поступают на счетчик-дешифратор 2, где формируются импульсы требуемой частоты повторения (фиг. Зб), с помогцью счетчика-дешифратора 2 и формирователя 8 временных интервалов формируются пачки импульсов с одинаковой частотой следования по 4 MHI- каждая. Импульсы со счетчикадешифратора 2 и формирователя 8 временных интервалов поступают на вход модулятора 3 амплитуд, где вырабатываются модулирующие напряжения (фиг. Зв), сдвинутые по времени, для формирования спадающих по амплитуде по закону U===Une q, где т заданная величина, Уп — начальная амплитуда, равная 10 †1 В. Промодулированные по амплитуде пачки *мпульсов (фиг. Зг) поступают на формирователь 4 импульсов, где меняется полярность сигналов и формируются импульсы с фронтом длительностью не более 0,5 мкс и срезом длительностью не менее 10 мс с максимальной амплитудой импульсов, составляющей 10 — 120 В (фиг. Зд), которые подаются на общий излучатель и конденсаторные пластины, устанавливаемые непосредственно на болевые точки или их проекции на поверхности тела через защитные прокладки.

Работоспособность устройства подтверж15 дается индикатором 7, Устройство обеспечивает физиотерапевтическое воздействие ИНЧ-электромагнитным полем с широким спектром частоты и а мплитудьь

Устройство для ИНЧ-терапии, содержагцее НЧ-генератор импульсов, формирователь и подключенный к его выходу излу 25 чатель, отличающееся тем, что, с целью сокрагцения длительности процедуры, оно снабжено последовательно соединенными счетчиком-дешифратором импульсов и модулятором амплитуды, установленными между генератором и формирователем, а также дополз0 нительными конденсаторными пластинами и формирователем временных интервалов, вход которого соединен с вторым выходом счетчика-дешифратора, а выход подключен к второму входу модулятора амплитуды, причем конденсаторные пластины подключены к второму выходу формирователя, 1572651

F7
