Химический реактор сжатия

Химический реактор сжатия

Иллюстрации

Показать все

Реферат



Изобретение относится к химическому машиностроению и может быть использовано в химическом производстве для осуществления газофазных химических реакций при высоких давлениях и температурах, которые могут изменяться в широких пределах. Целью изобретения является повышение надежности за счет стабилизации рабочих процессов. При протекании химических газовых процессов в камерах 9 - 12 шток совершает колебательное движение. Для поддержания незатухающих колебаний энергия подводится к штоку 4 со стороны кривошипа 8. Изменяя закон вращательного движения кривошипа 8, можно изменять степень сжатия. 3 з.п. ф-лы. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1572690 (51)5 В 01 J 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4! 19673/23-63 (22) 26.09.86 (46) 23.06.90. Бюл. № 23 (71) Институт нефтехимического синтеза им. А. В. Топчиева (72) В. С. Щипачев, Ю. А. Колбановский, М. Н. Субботин и Н. Н. Буравцев (53) 621.038:2 (088.8) (56) Колбанонский Ю. А. и др. Импульсное сжатие газов в химии и технологии.

М.: Наука, 1982, с. 180, р. 84в. (54) ХИМИЧЕСКИЙ РЕАКТОР СЖАТИЯ, (57) Изобретение относится к химическому машиностроению и может быть использовано

2 в химическом производстве для осуществления газофазных химических реакций при высоких давлениях и температурах, которые могут изменяться в широких пределах. Целью изобретения является повышение надежности за счет стабилизации рабочих процессов. При протекании химических газовых процессов в камерах 9 — !2 шток совершает колебательное движение. Для поддержания незатухающих колебаний энергия подводится к штоку 4 со стороны кривошипа 8. Изменяя закон вращательного движения кривошипа 8, можно изменять степень сжатия.

3 з. п. ф-лы, 3 ил.

13 Q

1572690

Формула изобретения делен на камеры 9 — 12 переменного объема и 1. Химический реактор сжатия для осуснабжен клапанами 13 (привод клапанов не шествления эндо- и экзотермических реакпоказан). В варианте по фиг. 2 химический 20 ций, включая горение, содержащий циреактор сжатия содержит два кривошипа 14, линдр и установленный в нем двусторондва шатуна 15 и плоскую пружину 16, при- ний поршень, отличающийся тем, что, с цекрепленную к штоку 4. Согласно фиг. 3 кри- лью повышения надежности за счет стгбиливошип 8 связан с крейцкопфом 6 упругим зации рабочих процессов, он снабжен средш атуном 17. ством подвода или отвода энергии, кинемаХимический реактор сжатия работает сле- 25 тически свЯзанным с поРшнем и выполнендующим образом. ным в виде механизма с упругим звеном.

При протекании газовых процессов в ка- 2. Реактор по п. 1, отличающийся тем, что мерах 9 — 12 переменного объема шток со- механизм с упругим звеном выполнен в виде вершает возвратно-поступательное переме- крейцкопфного с упругим шатуном. щение. Поскольку реакции .в этих камерах

3. Реактор по и. 1, отличающийся тем

1 могут быть как эндо- так и экзотермичес- что механизм с упругим звеном выполнен кие, работа газовых сил с разных сторон в виде двух кривошипов с параллельными поршней 2 и 3 может быть как избыточ- осями, установленных в противофазе и свяной, так и недостаточной для поддержания занных каждый посредством шатуна с плоснезатухающих колебаний. В случае недоста- кой пружиной, жестко закрепленной к точности этой работы дополнительная энер- поршню. гия подводится к штоку 4 со стороны кри35

4. Реактор по и. 1, отличающийся тем, вошипа 8. Наличие упругого звена 5, плос- что механизм с упругим звеном выполнен кой пружины 16 или упругого шатуна 17 в виде крейцкопфного, причем упругое звеобеспечивает отклонение положения криво- но установлено между крейцкопфом и шипа 8 и шатуна 7 (14 и 15 или 8 и 17) от поршнем.

Изобретение относится к химическому машиностроению и может быть использовано в химическом производстве для осуществления газофазных химических реакций при высоких давлениях и температурах, которые могут изменяться в широких пределах.

Целью изобретения является повышение надежности за счет стабилизации рабочих процессов.

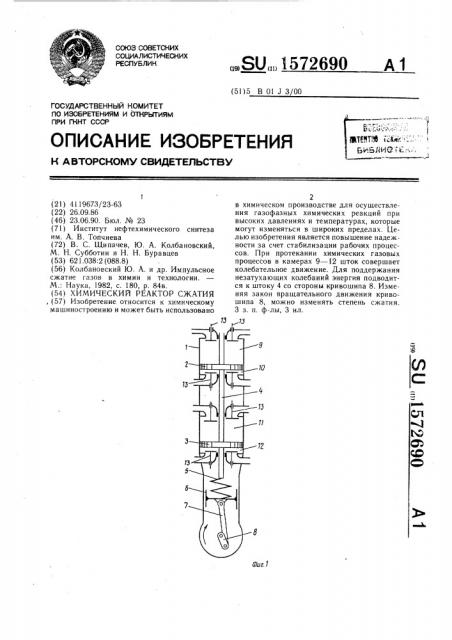

На фиг. 1 представлена кинематическая схема химического реактора сжатия; на фиr. 2, 3 — варианты выполнения механизма с упругим звеном.

Химический реактор сжатия содержит цилиндр 1 с расположенными в нем поршнями 2 и 3, соединенными штоком 4. Шток 4 посредством упругого звена 5 связан с крейцкопфным механизмом, включающим крейцкопф 6, шатун 7, кривошип 8. Цилиндр 1 раз4 вертикального при положении поршней 2 и 3 в верхних и нижних мертвых точках, т. е. отсутствие пиковых нагрузок в звеньях в моменты наибольшего давления в камерах 9 — 12.

5 При избыточности работы газовых сил энергия может отводиться от штока 4 через кривошип 8 (14). При вращении кривошипа 8 (14) по заданному закону в режиме подвода энергии вследствие отсутствия жест10 кой связи кривошипа 8 (! 4) со штоком 4 можно обеспечить изменение параметров колебательного движения, например, амплитуду, т. е. степень сжатия или частоту, исходя из требуемых характеристик газовых процессов.

19

1572690

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР.113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбингт «Патент», г. Ужгород, ул. Гагарина, !01

Редактор А. Шандор

Заказ 1605

Составитель А. Колосовский

Техред А. Кравчук Корректор Л. Бескид

Тираж 420 Подписное
