Устройство для склеивания щитов

Устройство для склеивания щитов

Иллюстрации

Показать все

Реферат



Изобретение относится к деревообрабатывающей промышленности и может быть использовано для склеивания щитов из древесины. Цель изобретения - упрощение конструкции и повышение ее эксплуатационной надежности. Устройство содержит раму 1, подвижную 2 и неподвижную 4 нагревательные плиты, прижимные планки 5 и 6, узел сборки и перемещения щитов, в виде выдвижных пластин 9 и 10. Подвижная нагревательная плита 2 и прижимные планки 5 и 6 связаны со штоками силовых цилиндров 11 и 7 соответственно. Устройство дополнительно снабжено подвижной нагревательной плитой 3. Неподвижная нагревательная плита 4 размещена между плитами 2 и 3, плиты 2, 3, 4 расположены в вертикальной плоскости. Над пластинами 9 и 10 закреплены прижимные планки 5 и 6. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 27 М 1/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4464768/23-15 (22) 25.07.88 (46) 23.06 .90. Бюл, №- 23 (71) Северо-Осетинское производственное мебельное объединение "Казбек" им. 60-летия СССР (72) С.И.Сериков и М.А.Михалевский (53) 674.052:634.0824.86(088.8) (56) Авторское свидетельство СССР

¹ 606722, кл. В 27 М 1/02, 1976. (54) УСТРОЙСТВО ДЛЯ СКЛЕИВАНИЯ КИТОВ (57) Изобретение относится к деревообрабатывающей промышленности и может быть использовано для склеивания щитов из древесины. Цезарь изобретения — упрощение конструкции и повышение ее экс2 плуатационной надежности. Устройство содержит раму 1, подвижную ? и неподвижную 4 нагревательные плиты, прижимные планки 5 и 6, узел сборки и перемещения щитов в виде выдвижных плас— тин 9 и 10. Подвижная нагревательная плита 2 и прижимные планки 5 и Ь связаны со штоками силовых цилиндров 11 и 7 соответственно. Устройство дополнительно снабжено подвижной нагрева— тельной плитой 3. Неподвижная нагревательная плита 4 размещена между плитами 2 и 3, плиты 2,3,4 расположены в вертикальной плоскости. Над пластинами 9 и 10 закреплены прижимные планки

5 и 6. 1 ил.

1572819

Изобретение относится к деревообрабатывающей промышпенности и может

ыть использовано для склеивания щиов из деревянных реек, кусков древесо-стружечных плит и т.п.

Цель изобретения — упрощение констРукции и повышение ее эксплуатационной надежности.

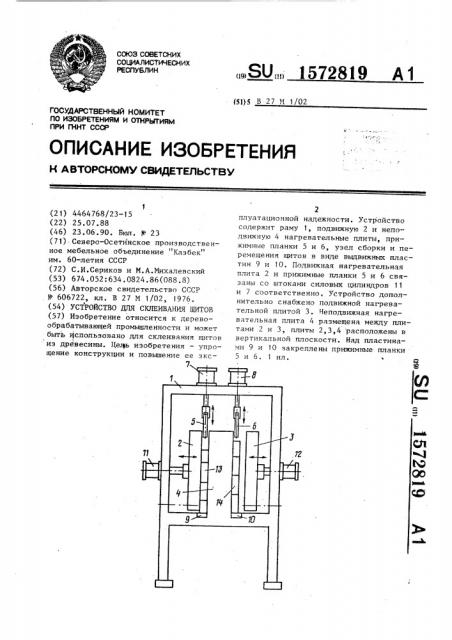

На чертеже изображено устройство фея склеивания щитов, вид спереди.

Устройство содержит сварную раму 1, одвижные 2 и 3 и неподвижную 4 нагреательные плиты, прижимные планки 5 б, связанные соответственно со што- 15 ами силовых цилиндров 7 и 8, узел борки и перемещения щитов, выполнен1

ый из двух выдвижных пластин 9 и 10. одвижные нагревательные плиты 2 и 3

1 вязаны соответственно со штоками си- 20 ловых цилиндров 11 и 12. В пространствах, образованных подвижными 2 и 3 и неподвижноч 4 нагревательными пли( ами, прижимными планками 5 и б и выдвижными пластинами 9 и 10, размещают-2$ я подлежащие склеиванию пакеты щитов

13 и 14. Прижимные планки 5 и 6 размещены над выдвижными пластинами 9 и 10.

Нагревательные плиты 2 — 4 установлены вертикально. Расстояние между рабочими поверхностями нагревательных длит зависит от толщины склеиваемых брусков. Плиты 2 — 4 нагреваются с поМощью пара или электричества, Силовые (гидравлические или пневматические) цилиндры 7,8,11 и 12 закреп35 лены на раме 1. Выдвижные пластины 9

10 размещены ниже рабочих поверх1 ностей нагревательных плит 2 — 4 и

Э служат для сборки щитов и подачи их в зону склеивания, а также для выдачи готовых изделий. Для предотвращения прилипания рабочие поверхности плит

2 — 4, выдвижных пластин 9 и 10 и прижимных планок 5 и 6 покрываются алюминиевыми листами.

Нагревательные плиты 2 и 3, прижимные планки 5 и б и выдвижные пластины 9 и 10 выполнены с возможностью работы в ббщем или самостоятельном

Режиме. Для предотвращения поворачивания подвижных нагревательных плит можно использовать направляющие различной конструкции.

Прижимные планки 5 и 6 закрепляются к штокам силовых цилиндров 7 и 8 с помощью шарниров. Для выравнивания кромок склеиваемых брусков, досок сзади устройства можно закрепить ограничители хода в виде неподвижных щитов.

Выдвижные пластины 9 и 10 имеют возможность перемещения в плоскости, перпендикулярной плоскости чертежа.

Устройство работает следующим образом.

В исходном состоянии подвижные нагревательные плиты 2 и 3 отодвинуты соответственно в крайнее левое и правое положения. Прижимные планки 5 и 6 находятся в верхнем положении. Пластины 9 и 10 выдвинуты вперед. Плиты

2 — 4 предварительно разогревают. Заготовки (отрезки ДСП) с предварительно намазанными клеем кромками укладывают, например, на выдвижную пластину 9. После того, как будет сАормирован пакет 13, пластина 9 с ним задвигается в зону прессования, включаются силовые цилиндры 11 и 7. Производится сжатие пакета 13 сверху и сбоку. В таком состоянии пакет выдерживают 5-10 мин при 110-145 0. После окончания прессования плиты 2 и 4 размыкаются, прижимную планку 5 под-нимают, а пластину 9 выдвигают в исходное состояние. Готовый щит удаляют.

Во время выдержки одного пакета производится Аормирование другого пакета. 14. Затем выполняются те же операции, что и с пакетом 13. Цикл повторяется.

-е о р м у л а и з о б р е т е н и я

Устройство для склеивания щитов, включающее раму, подвижную и неподвижную нагревательные плиты, узел сборки и перемещения щитов и силовые цилиндры, отличающееся тем, что, с целью упрощения конструкции и повышения ее эксплуатационной надежности, устройство снабжено дополнительной подвижной нагревательной плитой, причем неподвижная нагревательная плита размещена между подвижными нагревательными плитами, которые установлены вертикально, а узел сборки и перемещения щитов .выполнен в виде двух выдвижт ных пластин, над которыми закреплены прижимные планки.
