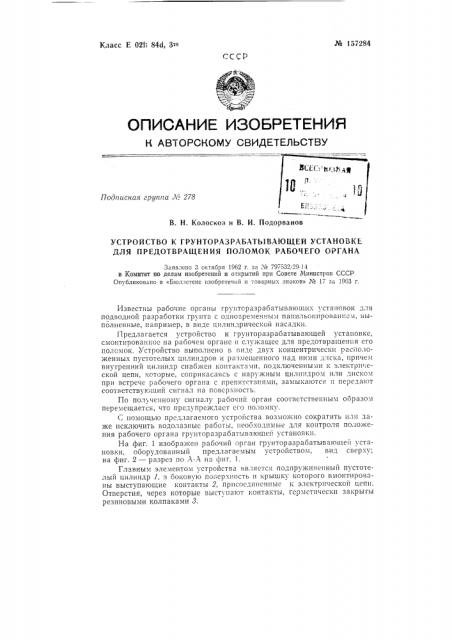

М 157284

К цилиндру 1 на ребрах 4 прикреплено выступающее за пределы насадки б кольцо б.

Над цилиндром 1 к насадке прикреплен подпружиненный диск 7, а снаружи его расположен концентрично охватывающий его, также подпружиненный цилиндр 8.

При встрече с препятствиями, находящимися перед насадкой, кольцо б упирается в это препятствие и, преодолевая сопротивление пружины 9, нажимает колпаками 8 на диск 7. При этом контакты замыкаются, вследствие чего на поверхность поступает соответствующий сигнал о нахождении препятствия перед насадкой (например, загорается сигнальная лампа).

При освобождении от препятствия пружины 9 и 10 возвращают цилинд 1 в первоначальное положение и контакты размыкаются.

В случае возникновения препятствия не пеоед насадкой, а сбоку от йес, с EIIIм B первую очередь соприкоснется цилиндр 8, и, сжав пружины 11, надавит ча один из контактов, расположенных на боковой поверхности цилиндра 1. В результате замкнутся соответствующие контакты и на поверхность поступит сигна,1 о местоположении препятствия (например, «препятствие справа»).

При освобождении от препятствия пружины 11 вернут цилиндр 8 в начальное положение.

Предмет изобретения

Устройство к грунторазрабатывающей установкс для предотвращения поломок рабочего органа при встрече с препятствиями и во время подводной разработки грунта с одновременным папильонироват:нем, о тлич ающееся тем, что, с целью сокрашения или исключения водолазных работ для контроля положения рабочего органа, на последнем смонтированы подпружиненные пустотелы цилиндры и диск, соединенные с контактами электрической цепи. № 157284
