Устройство для подачи волокнистого материала из штабеля

Устройство для подачи волокнистого материала из штабеля

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для подачи волокнистого материала из штабеля и позволяет повысить производительность и надежность работы. Оно содержит приводные и обводные звездочки, охватывающие их две параллельно расположенные бесконечные цепи 1 с шарнирно закрепленными на осях поворотными элементами (ПЭ) 5 захвата и установленные в зоне разгрузки горки 10 для поворота ПЭ 5. Последние имеют ограничители их поворота и пружинные фиксаторы (ПФ) 8. На цепях 1 за осями крепления ПЭ 5 смонтированы упоры 9. На обводных звездочках смонтированы барабаны 4, с которыми взаимодействуют ПФ 8. При движении цепей 1 на упоры 9 опирается ПФ 8. При этом ПЭ 5 захватывают материал и подают его в зону разгрузки. В данной зоне ПФ 8 взаимодействуют с горками 10 и ПЭ 5, и повертываясь, сбрасывают материал. 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ц) В 65 4 17/00

6СН,.

0ЯВГ1 И . . !

БИБЛ .";, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4308351/27-03 (22) 22.09.87 (46) 23.06.90. Бюл. > 23 (71) Специальное конструкторское бюро по проектированию средств механизации (72) В.И.Сыров, В.Н.Лысов и В.А.Артамонов (53) 621.867.1(088.8) (56) Авторское свидетельство СССР

N 931606, кл. B 65 G 47/00, 1979.

Патент Германии N 473823, кл. 81 е 113, опублик. l929. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ВОЛОКНИСТОГО МАТЕРИАЛА ИЗ ШТАБЕЛЯ (57) Изобретение относится к устройствам для подачи волокнистого мате-риала иэ штабеля и позволяет повысить

„„SU„„ I 572934 А 1 производительность и надежность работы. Оно содержит приводные и обводные звездочки, охватываюц ие их две параллельно расположенные бесконечные цепи 1 с шарнирно закрепленными на осях поворотными элементами (ПЭ) 5 захвата и установленные в зоне разгрузки горки 10 для поворота ПЭ 5.

Последние имеют ограничители их поворота и пружинные Фиксаторы (ПФ) 8.

На цепях 1 за осями крепления ПЭ 5 смонтированы упоры 9. На обводных звездочках смонтированы барабаны 4, с которыми взаимодействуют ПФ 8.При движении цепей 1 на упоры 9 опирается ПФ 8. При этом ПЭ 5 захватывают д материал и подают его в зону разгруз- @ ки. В данной зоне ПФ 8 взаимодействуют с горками 10 и ПЭ 5, и повертываясь, сбрасывают материал. 6 ил. С, 3 1572934

Изобретение относится к устройст-. вам для подачи волокнистого материала из штабеля, в частности немытой ерсти из стационарных лабазов на

Фабриках первичной обработки шерсти.

Целью изобретения является повыФение производительности и надежности работы устройства.

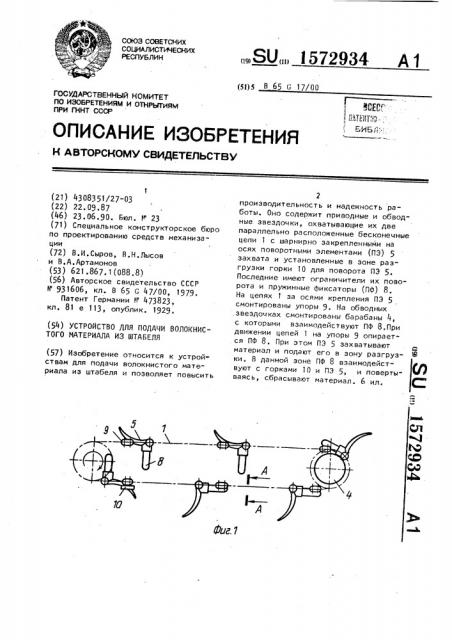

На фиг. 1 показано устройство для подачи волокнистого материала из штабеля, вид сбоку, на Фиг. 2 то е, вид сверху, на Фиг. 3 - разрез

-А на фиг. 1; на Фиг. 4 - разрез

-Б на Фиг. 3, на фиг. 5 - разрез

-В на Фиг. 2; на фиг. 6 - разрез Г-Г а Фиг.

Устройство содержит две параллельо расположенные цепи 1, огибающие онсольно установленные приводные вездочки 2 и обводные звездочки 3, на которых консольно установлены барабаны 4, На цепях 1 шарнирно закреплены элементы 5 захвата (гребенки), установленные на оси 6, которая кре- 2 пится в стаканах 7. Элементы 5 захвата снабжены пружинными фиксаторами

8. На последующих за осями 6 элементов $ захвата звеньях цепи расположены упоры 9, а B зоне разгрузки-.- горки 10. На элементе 5 захвата предусмотрен ограничитель 11 поворота.

Устройство работает следующим образом.

При движении тяговых цепей положе-. ние элементов 5 захвата определяется пружинными Фиксаторами 8, опирающи мися на упоры 9. Клыки элементов 5 захвата, внедряясь в волокнистый материал, захватывают и подают его s зону разгрузки, расположенную над транспортным средством. В зоне разгрузки пружинные Фиксаторы 8, уста-, новленные под углом к опорной поверхности упоров,за счет пружинящего усилия фиксаторов и силы сопротивле" ния подаваемого волокнистого материала поворачивают элементы захвата в сторону, противоположную направлению движения цепи 1. В этот момент волокнистый материал свободно спадает с элеменгов 5 захвата на транспортное средство. Затем гребенки в свободном положении, определяющиеся центром тяжести и ограничителем 11 поворота, обеспечивающим поворот элемента до

90, перемещаются на цепях к обводной звездочке 3 с консольно установленным барабаном 4. При обкатывании по барабану 4 элементы 5 захвата, скользя пружинными Фиксаторами 8 по скошенной IlopepxHocTvl упора 9, встают в исходное положение, в котором они опираются пружинными фиксаторами 8 на опорные поверхности упоров. Ограничение поворота элементов 5 захвата осуществляется за счет того, что в стакане 7 выполнена выборка на 180 о а в трубе гребенки ограничитель выполнен в одну четверть, что позволяет ограничителю 11 поворота вращаться

О в выборке стакана 7 на 90

Формула изобретения

Уст рой ст во для пода чи волокнистого материала из штабеля, включающее приводные и обводные звездочки, охва" тывающие их две параллельно расположенные бесконечные цепи с шарнирно установленными поворотными элементами захвата и установленные в зоне разгрузки горки для поворота при взаимодействии с ними элементов захвата, отличающееся тем, что, с целью повышения производительности и надежности работы, оно снабжено ограничителями поворота элементов захвата, упорами, смонтированными на последующих за шарнирным креплением элементов захвата звеньях бесконечных цепей, барабанами„ кон-. сольно укрепленными на обводных звездочках, и пружинными Фиксаторами, установленными на элементах захвата с воэможностью взаимодействия с упорами и барабанами.

1572934

1572934

Составитель Б.Толчанов

Техред Jl.ÑåðäþêîBà Корректор М.Максимишинец

Редактор О.Юрковецкая

Заказ 1617 Тираж 659. Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 8-35, Раушская наб., д. 4/5 ч

Производственно-издательский комбинат "Патент, г. Ужгород, ул. Гагарина, 111
