Цепь роторно-конвейерной машины

Цепь роторно-конвейерной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к роторно-конвейерным машинам и может быть использовано в электронной промышленности. Цель - расширение эксплуатационных возможностей за счет транспортирования легкодеформируемых малогабаритных изделий. Цепь роторно-конвейерной машины содержит звенья 1, соединенные между собой пластинами 2 и втулками 3. Во втулках 3 размещены носители 4 изделий с установленными в них подвижными упорами 5. На пластинах 2 закреплены сдвоенные пластинчатые пружины 6 Г-образной формы. Одна часть закреплена посредством винтов 7, а другая установлена с возможностью взаимодействия с подвижным упором. На каждом подвижном упоре 5 выполнена кольцевая конусная проточка 8. При перемещении цепи пластинчатые пружины 6 с двух сторон поджимают подвижные упоры 5 и фиксируют их относительно носителей 4 изделий. Для сборки изделий из нескольких деталей последние нажимают на верхние концы подвижных упоров и перемещают их вниз. При этом пластинчатые пружины 6 обеспечивают постоянное давление на подвижные упоры 5. В случае опускания подвижного упора ниже допустимого уровня пластинчатые пружины перемещаются в кольцевую конусную проточку 8 и предотвращают выпадение упоров 5 из носителей 4 изделий. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 B 65 G 29/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1. (21) 4445572/27-03 (22) 23.05.88 (46) 23.06.90. Бюл. V 23 (71) Специальное конструкторское бюро при Псковском заводе радиодеталей (72) Э.В.Андреев (53) 621.867(088,8) (56) Авторское свидетельство СССР

N 1180318, кл. В 65 С 29/00, 1983 .

Кошкин Л.Н. Роторные и роторноконвейерные линии. - М.: Машиностроение, 1982, с. 306, рис. 169. (54) ЦЕПЬ РОТОРНО-КОНВЕЙЕРНОЙ МАШИНЫ (57) Изобретение относится к роторно-конвейерным машинам и м.б. использовано в электронной промышленности.

Цель - расширение эксплуатационных возможностей эа счет транспортирова-, „,SU„„1572941 А 1

2 ния легкодеформируемых малогабаритных изделий. Цепь роторно-конвейерной машины содержит звенья 1, соединен-. ные между собой пластинами 2 и втул" ками 3 . Во втулках 3 размещены носители 4 изделий с установленными в них подвижными упорами 5. На пластинах 2 закреплены сдвоенные пластинчатые пружины 6 Г-образной формы. Одна часть закреплена посредством винтов

7, а другая установлена с возможностью взаимодействия с подвижным упо" ром. На каждом подвижном. упоре 5 выполнена кольцевая конусная проточка

8. При перемещении цепи пластинчатые пружины 6 с двух сторон поджимают подвижные упоры 5 и фиксируют их относительно носителей 4 иэделий. Для сборки изделий из нескольких деталей последние нажимают на верхние концы

1572941 подвижных упоров и перемещают их вниз.При этом пластинчатые пружины

6 обеспечивают постоянное давление на подвижные упоры 5. В случае опус, кания подвин<ного упора ниже допусти5

Изобретение относится к роторно,конвейерным машинам и может быть ис пользовано в электронной промышленности, 15

Цель изобретения - расширение эксплуатационных возможностей за счет транспортирования легкодеформируемых малогабаритных изделий.

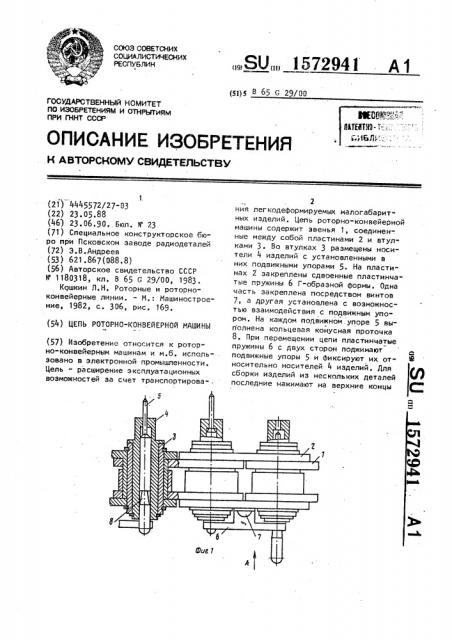

На фиг. 1 изображена цепь роторно-конвейерной машины, на фиг. 2 то же, план; на фиг. 3 — вид А на фиг. 1.

Цепь роторно-конвейерной машины ,включает звенья 1, соединенные между собой пластинами 2 и втулками 3. Во втулках 3 размещены носители 4 изделий с установленными в них подвижными упорами 5. На пластинах 2 нерабочей стороны цепи закреплены сдвоенные пластинчатые пружины 6. Каждая пластинчатая пружина имеет Г-образную форму в среднем поперечном сечении, одна часть которой посредством винта

7 жестко закреплена на пластине 2, а другая часть упирается в подвижный упор 5. На каждом подвижном упоре 5 выполнена кольцевая конусная проточка 8, При перемещении цепи пластинчатые пружины 6 с двух сторон поджимают

40 подвижные упоры 5 и фиксируют их относительно носителя 4 изделий. При верхнем положении подвижного упора

5 может транспортироваться изделие в виде шайбы. При другом положении

45 подвижного упора 5 изделия могут иметь иную форму. Для сборки изделия и з мого уровня пластинчатые пружины перемещаются в кольцевую конусную проточку 8 и предотвращают выпадение упоров 5 из носителей 4 изделий.

1 з.п. ф-лы, 3 ил. нескольких деталей последние нажимают на верхний конец подвижного упора

5 и перемещают его вниз. При этом сохраняется постоянное давление пластинчатых пружин 6 на подвижный . упор, что обеспечивает транспортирование легкодеформируемых изделий.

В случае опускания подвижного упора

5 ниже допустимого уровня пластинчатые пружины перемещаются в кольцевую конусную проточку 8 и предотвращают выпадение подвижных упоров 5 из носителя,изделий. формула изобретения

1. Цепь роторно-конвейерной машины, включающая звенья, соединенные между собой пластинами и втулками, в которых размещены носители изделий с подвижными упорами, о т л ич а ю щ а я с я тем, что, с целью расширения экспулатационных возможностей за счет транспортирования легкодеформируемых малогабаритных изделий, она снабжена сдвоенными пластинчатыми пружинами Г-образной формы в среднеи поперечном сечении, одна из частей которых закреплена на каждой пластине нерабочей стороны цепи, а другая часть установлена с возможностью взаимодействия с подвижными упорами носителей.

2. Цепь по п. 1, о т л и ч а ю— щ а R с я тем, что каждый подвижный упор выполнен с кольцевой конусной проточкой для удержания на пластынчатых пружинах.
