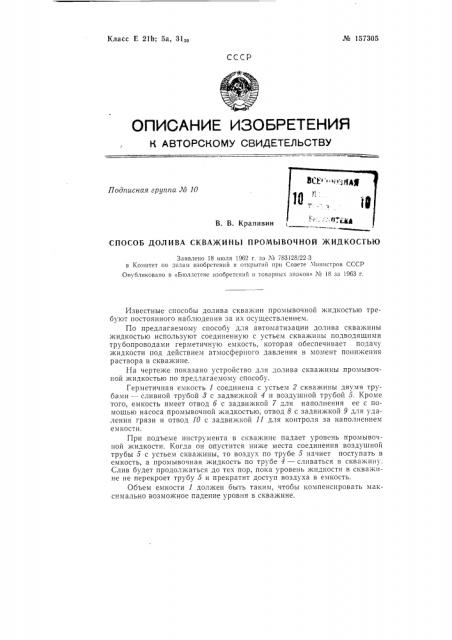

Хв 157305
Класс E 21b; 5а, 31;Iа
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа Л 10
В. В. Крапивин
СПОСОБ ДОЛИВА СКВАЖИНЬ1 ПРОМЫВОЧНОЙ ЖИДКОСТЬЮ
Заявлено 18 июля 1962 г, за Ко 783128122-3 в Комитет по лелам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» М 18 за 1963 г.
Известные способы долива скважин промывочной жидкостью требуют постоянного наблюдения за их осуществлением.
По предлагаемому способу для автоматизации долива скважины жидкостью используют соединенную с устьем скважины подводящими трубопроводами герметичную емкость, которая обеспечивает подачу жидкости под действием атмосферного давления B момент понижения раствора в скважине.
На чертеже показано устройство для долива скважины промывочной жидкостью по предлагаемому способу.
Герметичная емкость 1 соединена с устьем 2 скважины двумя трубами — сливной трубой 8 с задвижкой 4 и воздушной трубой 5. Кроме того, емкость имеет отвод б с задвижкой 7 для наполнения ее с помощью насоса промывочной жидкостью, отвод 8 с задвижкой 9 для удаления грязи и отвод 10 с задвижкой 11 для контроля за наполнением емкости.
При подъеме инструмента в скважине падает уровень промывочной жидкости. Когда он опустится ниже места соединения воздушной трубы 5 с устьем скважины, то воздух по трубе 5 начнет поступать в емкость, а промывочная жидкость по трубе 4 — сливаться в скважину.
Слив будет продолжаться до тех пор, пока уровень жидкости в скваж11не не перекроет трубу 5 и прекратит доступ воздуха в емкость.
Объем e llcocTH 1 tIotlmeH obITb таким, IT06bl компенсировать lal симально возможное падение уровня в скважине. № 157305
Предмет изобретения
Составитель Р. Раскин
Техред А. А. Камышникова Корректор О. Б. Тюрина
Г едактор Б. С. Нанкина
Поди. к пея. 14/1Х вЂ” 63 г. Формат бум. 70><108 >
Зак. 2332/13 Тираж 575 Цена 4 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Способ долива скважины промывочной жидкостью, о т л и ч а юшийся тем, что, с целью автоматизации долива, используют соединенную с устьем скважины подводящими трубопроводами герметичную емкость, которая обеспечивает подачу жидкости в скважину под действием атмосферного давления в момент понижения раствора в скважине.
