Способ газовой цементации

Способ газовой цементации

Иллюстрации

Показать все

Реферат



Изобретение относится к цементации металлов и сплавов. Целью изобретения является снижение расхода карбюризатора и снижение сажеобразования. Проводят интенсивную продувку печи карбюризатора в течение 5 - 15 мин и непосредственно после завершения этой стадии проводят диффузионное насыщение при давлении 10 - 15 мм водн. столба. табл.

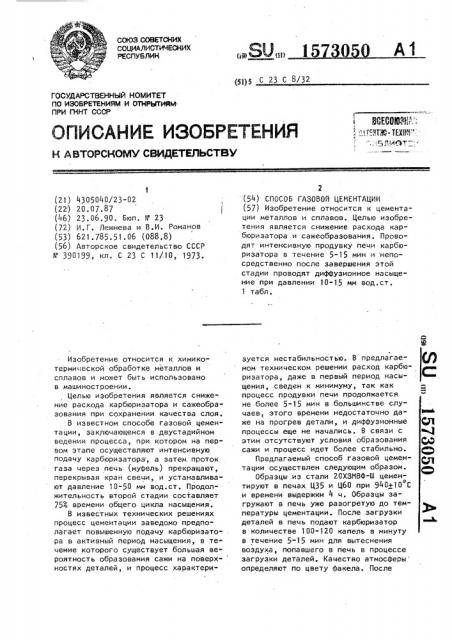

А1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУЬЛИН

С9) (11) (505 С 23 С 8/32

КЕОЮНЧ . "л7 ЛЖ- TDtHl1"

Щ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОЬРЕТЕНИЯМ И ОТНРЫТИЮМпРИ Гннт сссР (21) 4305040/23-02 (22) 20.07.87 (46) 23.06.90. Бюл. и 23 (72) И.Г. Лежнева и В.И. Романов (53) 621.785.51.06 (088.8) (56) Авторское свидетельство СССР 390199, кл. С 23 С 11/.10 1973

Изобретение относится к химикотермической обработке металлов и сплавов и может быть использовано в машиностроении.

Целью изобретения является снижение расхода карбюризатора и сажеобразования при сохранении качества слоя.

В известном способе газовой цементации, заключающемся в двустадийном ведении процесса, при котором на первом этапе осуществляют интенсивную подачу карбюризатора, а затем проток газа через печь (муфель) прекращают, перекрывая кран свечи, и устанавливают давление 10-50 мм вод.ст. Продолжительность второй стадии составляет

754 времени общего цикла насыщения.

В известных технических решениях процесс цементации заведомо предполагает повышенную подачу карбюризато- . ра в активный период насыщения, в течение которого существует большая вероятность образования сажи на поверх- ностях деталей, и процесс характери2 (54) СПОСОБ ГАЗОВОЙ ЦЕМЕНТАЦИИ (57) Изобретение относится к цементации металлов и cnnasoe. Целью изобретения является снижение расхода карбюризатора и сажеобразования. Проводят интенсивную продувку печи карбюризатора в течение 5-15 мин и непосредственно после завершения этой стадии проводят диффузионное насыщение при давлении 10-15 мм вод.ст.

1 табл. зуется нестабильностью. В предлагаемом техническом решении расход карбюризатора, даже в первый период насыщения, сведен к минимуму, так как процесс продувки печи продолжается не более 5-15 мин в большинстве случаев, этого времени недостаточно даже на прогрев детали, и диффузионные процессы еще не начались. В связи с аь.Д этим отсутствуют условия образования © сажи и процесс идет более стабильно.

Предлагаемый способ газовой цемен- р тации осуществлен следующим образом.

Образцы из стали 20ХЗМВФ-Ш цементируют в печах Ц35 и Ц60 при 940+10,С и времени выдержки 4 ч ° Образцы загружают в печь уже разогретую до температуры цементации. После загрузки деталей в печь подают карбюризатор в количестве 100-120 капель в минуту в течение 5-15 мин для вытеснения воздуха, попавшего в печь в процессе загрузки деталей. Качество атмосферы определяют по цвету факела. После

Формула изобретения

Наличие карбид" ной сетки в ценентиро" ванном слое

Сравнительные характеристики

Концентрация углеро" да а ценентированном слое, Нарна печи

Наличие сами на верхней поверхности деталей

Глу би на слоя цементации,мм

Время процесса цементации, ч

Расход карбюризатора при

Закрытом кране свечи, капля в нин

Давление в печи при за" крытон кране свечи, нм вод. ст.

Время интенсиеной подачи карбю" ризатора, мин

Время до

1 риобре,ення фа целан оранмееого цвета, мин

Карбидная зона

Общая

8- 0

Слоя нет

C JIOR нет

1,4

0,96

0,87

1,16

1,1

1,08

0,85

Не получена науглерохив.среда

Не получена науглеромив. среда

Ц60

Ц60

3-7

8-10

3"7

20" 25

15-20

20-25

10-15

30-40

45-50

10-15

10-15

15"20

10-15

4

4

4

5

10 !

5

0,9

0,53

0,4

0,7

0,73

0,63

0,5

Ц60

Ц60

Ц60

Ц60

Ц60

Ц60

Ц60

1,35

1,73

1,91

1,36

1,25

1,3

1,75

Есть е

Есть

Изменение расхода карбюризатора при одном и том

we давлении объясняется степенью герметичности печи

Обрывки карбидной сетки

13

10-15

45-50

4 108 06

4 0,75 0,36

1,42

1,96

Ц60

Есть Ц60

Есть

По известному способу

Составитель И.Петров

Редактор НвБобкова Техред, Л.Сердюкова Корректор Э.Лончакова

Заказ 1623 Тираж 814 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Р1осква Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент", г.ужгород, ул. Гагарина,101 восстановления атмосферы кран свечи перекрывают, а подачу синтина снижают фо установления давления 1015 мм вод,ст, или (1,0-1,5)" 10 Mila. ля печи Ц35 подача синтина состав яет 6-15 капель в 1 мин, для печи цв0 — 12-20 калвль в 1 иин. Толщина диффузионного слоя в обоих случая3(сос,авляет 1,1 1,2 мм, концентрация углерода в поверхностном слое

0,2 мм 1,2-1,363. Сажа в печах и на поверхностях деталей отсутствует.

Сравнительные характеристики извес1Гного и предлагаемого способов при едены в таблице. редлагаемый способ газовой цементации может быть реализован на люб(3й печи серии Ц или их модифика-! ции,. Кроме того, значительно снижается,,расход карбюризатора, увеличивает73050

4 ся срок службы печи и оснастки, так как исключается образование сажи при ведении процесса цементации ° Способ прост в осуществлении, не требует специального оборудования и дополнительных затрат.

Способ газовой цементации в печах периодического действия, включающий продувку печи карбюризатором и последующее диффузионное насыщение при давлении 10-15 мм вод.ст., о т л ич а ю шийся тем, что, с целью снижения расхода карбюризатора и сан(еобразования при сохранении качества слоя, поток газа в печь прекраща!от непосредственно после продувки печи карбюризатором.
