Класс Е 21с: БЬ, 33

¹ 157310

СССР

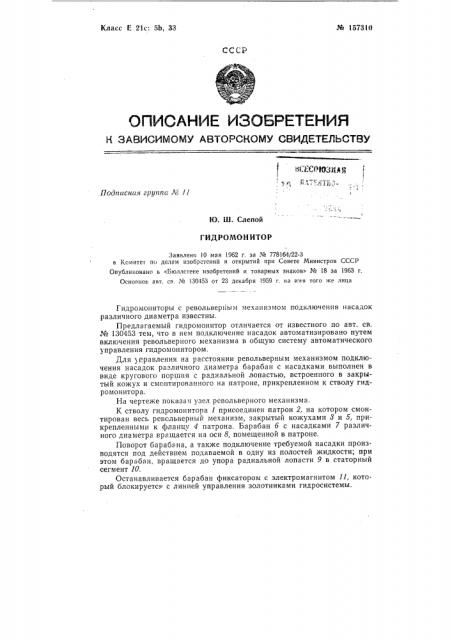

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л" (1

1О. Ш. Слепой

ГИДРОМОН ИТОР

Заявлено 10 мая 1962 г. за № 778!64/22-3 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 18 за 1963 г.

Основное авт. св. ¹ 130453 от 23 декабря 1959 г. на имя того же лица

Гидромониторы с револьверным механизмом подключения насадок различного диаметра известны.

Предлагаемый гндромонитор отличается от известного по авт. св. № 130453 тем, что в нем подключение насадок автоматизировано путем включения револьверного механизма в общую систему автоматического правления гидромонитором.

Для правления на расстоянии револьверным механизмом подключения насадок различного диаметра барабан с насадками выполнен в виде кругового поршня с радиальной лопастью, встроенного в закрытый кожух и смснтированного на патроне, прикрепленном к стволу гидромонитора, На чертеже показан узел револьверного механизма.

К стволу гидромонитора 1 присоединен патрон 2, на котором смонтирован весь револьверный механизм, закрытый кожухами 8 и 5, прикрепленными к фланцу 4 патрона. Барабан 6 с насадками 7 различного диаметра вращается на оси 8, помещенной в патроне.

Поворот барабана, а также подключение требуемой насадки производятся под действием подаваемой в одну из полостей жидкости; при этом барабан, вращается до упора радиальной лопасти 9 в статорный сегмент 10.

Останавливается барабан фиксатором с электромагнитом 11, который блокируется с линией управления золотниками гидросистемы. № 157310

Предмет изобретения

Гидромонитср по авт. св. № 130453, отличающийся тем, что, с целью управления на расстоянии револьверным механизмом подключения насадок различного диаметра, барабан с насадками выполнен в виде кругового поршня с радиальной лопастью, встроенного в закрытый кожух и смонтированного на патроне, прикрепленном к стволу гидромонитора.

1 г34Г 5

АЯ
