Вспомогательный блок для буровой установки

Вспомогательный блок для буровой установки

Иллюстрации

Показать все

Реферат



Изобретение относится к технике бурения и предназначено для спуско-подъемных операций в скважине. Цель - снижение затрат ручного труда при проведении спуско-подъемных операций и сокращение затрат времени на монтаж-демонтаж вспомогательного блока. Для этого емкость 2 для промывочной жидкости выполнена П-образной формы в плане, стеллаж 3 размещен на основании 1 и выполнен в виде жестко соединенных с ним двух пар стоек 5,6 и съемных перемычек. Ширина стеллажа 3 равна внутреннему расстоянию между боковыми частями емкости 2. Перемычки каждого ряда жестко соединены между собой ложементом в виде желоба, продольная ось последнего совпадает с продольной осью основания 1. Одна пара стоек жестко связана с боковыми частями емкости 2. Перемычки по обе стороны от ложемента имеют выемки для размещения бурильных труб. После спуска одного ряда бурильных труб 4, освободившиеся от них перечки 7 убираются из стоек 5 и 6 стеллажа 3 и производится спуск в скважину другого ряда труб. При подъеме последних из скважины одна отсоединенная от колонны труб и подвешенная на элеваторе труба своим нижним концом устанавливается на ложемент 8. После того, как одна займет горизонтальное положение, отсоединяют элеватор, прокладывают ее в одну из выемок ложемента и сдвигают до упора в стенку емкости 2. 5 ил.

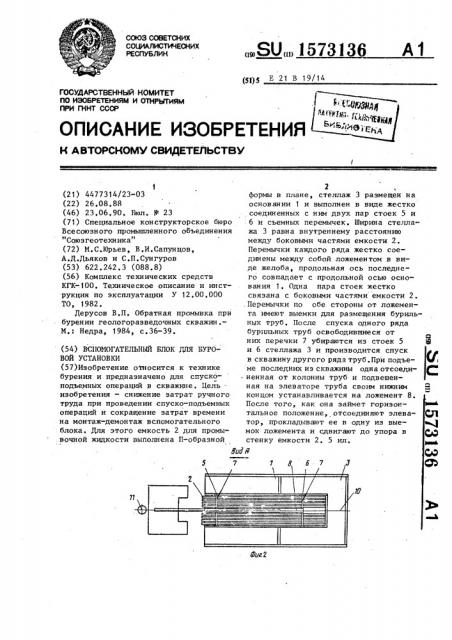

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН (g))g Е 21 В 19/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Iud Ю

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ll0 ИЗОБРЕТЕНИЯМ И OTHPbtTHRM

ПРИ ГКНТ СССР

1 (21) 4477314/23-03 (22) 26.08.88 (46) 23 ° 06.90. Бюл. ¹ 23 (71) Специальное конструкторское бюро

Всесоюзного промышленного объединения

"Союзгеотехника" (72) М.С.Юрьев, В.И.Сапунцов, А.Д.Дьяков и С.П.Сунгуров (53) 622.242.3 (088.8) (56) Комплекс технических средств

КГК-100. Техническое описание и инструкция о эксплуатации У 12.00.000

ТО, 1982.

Дерусов В.П. Обратная промывка прн бурении геологоразведочных скважин.—

М.: Недра, 1984, с.36-39 ° (54) ВСПОМОГАТЕЛЬНЫЙ БЛОК ДЛЯ БУРОВОЙ УСТАНОВКИ (57)Изобретение относится к технике бурения и предназначено для спускоподъемных операций в скважине. Цель " изобретения — снижение затрат ручного труда при проведении спуско-подъемных операций и сокращение затрат времени на монтаж-демонтаж вспомогательного блока ° Для этого емкость 2 для промы.вочной жидкости выполнена П-образной

„„Я0„„1573136 А 1

2 формы в плане, стеллаж 3 размещен на основании 1 и выполнен в виде жестко соединенных с ннм двух пар стоек 5 и

6 и съемных перемычек. Ширина стеллажа 3 равна внутреннему расстоянию между боковыми частями емкости 2.

Перемычки каждого ряда жестко соединены между собой ложементом в виде желоба, продольная ось последнего совпадает с продольной осью основания 1. Одна пара стоек жестко связана с боковыми частями емкости 2. .Перемычки по обе стороны от ложемента имеют выемки для размещения бурильных труб. После спуска одного ряда бурильных труб освободившиеся от них перечки 7 убираются из стоек 5 3 и 6 стеллажа 3 и производится спуск в скважину другого ряда труб.При подъе- %Ф ме последних из скважины одна отсоеди- С

- ненная от колонны труб и подвешенная на элеваторе труба своим нижним Д концом устанавливается на ложемент 8.

После того, как она займет горизонтальное положение, отсоединяют элева- ©Д тор, прокладывают ее в одну из вые- а,) мок ложемента и сдвигают до упора в стенку емкости 2. 5 ил.

Ф Ф

1573136

Изобретение относится к технике бурения скважин, а именно к устройствам для размещения вспомогательного .оборудования и бурильных труб при производстве спускоподъемных операций.

Цель изобретения — снижение затрат ручного труда при проведении спускоподъемных операций и сокраще- 19 ние затрат времени на монтаж-демонтаж вспомогательного блока.

На фиг.1 изображен блок, общий

° вид; на фиг,2 — вид А на фиг. t; на

Аиг.3 — перемычки, вид сверху; на 15 фиг.4 — перемычки нижнего ряда на !

9 фиг.5 — вид Б на фиг.3.

Вспомогательный блок содержит осHIoB ан ие 1 с устан овленн ой в н ем ! костью 2 для промывочной жидкости 20 стеллаж 3 для бурильных труб 4.

Емкость 2 выполнена П-образной формы в плане, причем внутреннее расстояние между ее боковыми частями равно ширине стеллажа 3, размещенно-. 25 г о на основании 1 °

Стеллаж 3 выполнен в виде жестко соединенных с основанием 1 двух пар стоек 5 и 6 и съемных перемычек

7, причем одна пара стоек 6, кроме того, жестко связана с боковыми частями емкости 2.

Перемычки ? каждого ряда жестко соединены между собой ложементом 8 виде желоба, продольная ось которо" З

Го совпадает с продольной осью основания 1. Перемычки 7 по обе стороны от ложемента 8 имеют выемки 9 для размещения бурильных труб 4.

Каждая перемычка 7 служит для размещения только одного ряда бурильных труб 4.

Работа на вспомогательном блоке осуществляется следующим образом.

При бурении скважин вспомогатель- 45 ный блок устанавливается таким обраsoM, чтобы продольная ось основания проходила через ось 10 скважины, а между скважиной и основанием 1 устанавливается помост 11.

При проведении спуска бурильных труб 4 в скважину помощник бурильщика, находясь на помосте 11, перемешает ближайшую к ложементу 8 бурильную трубу 4, находящуюся в выемке 9, к оси 10 скважины и перекладывает бурильную трубу 4 на ложемент 8.

Затем элеватор (не показан) присоединяется к выдвинутой бурильной трубе 4 и производится подъем. бурильной трубы 4 в вертикальное положение с последующим ее соединением с колонной бурильных труб и спуском в скважину. При подъеме бурильной трубы 4 ее нижний конец скользит по ложементу 8.

После спуска одного ряда бурильных труб 4, освободившиеся от них перемычки 7 убираются из стоек 5 и 6 стеллажа 3 и производится спуск в скважину следующего ряда бурильных труб 4.

При подъеме бурильных труб 4 из скважины, отсоединенная от колонны труб и подвешенная на элеваторе бурильная труба 4, своим нижним концом устанавливается на ложемент 8. Во время спуска элеватора нижний конец бурильной трубы 4 скользит по ложементу 8.

После того, как бурильная труба 4 займет горизонтальное положение, отсоединяют элеватор, помощник бурильщика перекладывает бурильную трубу 4 в одну из выемок 9 перемычек 7 и сдвигает бурильную трубу 4 до упора в стенку емкости 2.

После укладки одного ряда бурильных труб 4 на них устанавливают следующие перемычки 7 и продолжают укладку бурильных труб 4.

Формула изобретения

Вспомогательный блок для буровой установки, включающий основание с установленной на нем емкостью для промывочной жидкости и стеллаж для бурильных труб, о т л и ч а ю щ и йс я тем, что, с целью снижения затрат ручного труда при проведении спускоподъемных операций и сокращения затрат времени на монтаж-демонтаж вспомогательного блока, емкость для промывочной жидкости выполнена Побразной, формы в плане, стеллаж размещен на основании и выполнен в виде жестко соединенных с ним двух пар стоек и съемных перемычек, причем ширина стеллажа равна внутреннему расстоянию между боковыми частями емкости, перемычки каждого ряда жестко соединены между собой ложементом в виде желоба, продольная ось которого совпадает с продольной осью основания, одна пара стоек жестко

5 1573136 6 свяэана с боковыми частями емкости, та имеют выемки для раэмещения буа перемычки по обе стороны от ложемен.— рильных труб.

408. 1

1573136

Составитель А.Меньшиков

Редактор Г.Гербер Техред N.Õoäàíè÷ Корректор Э.Лончакова

Заказ 1627

Подписное

Тираж 473

BHKgIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
