Реферат



Изобретение относится к горному делу и предназначено для отделения и удержания керна, сформированного при бурении. Кернорватель содержит корпус (К) 1 с окнами 2, подвижную относительно К 1 обойму 9, соединенную с верхними концами полых ребер 3 и подпружиненные пружиной 11 рычажки 4. Последние закреплены осями внутри ребер 3 и размещены в окнах 2. Ребра 3 соединены с обоймой 9 с помощью шарнирного соединения 8 и расположены в окнах 2 К 1. Обойма 9 подпружинена относительно К 1. Окна 2 выполнены с наклонной нижней кромкой в сторону полости К 1. При подъеме снаряда рычажки 4 врезаются в поверхность керна, если он не оторван, ребра 3 смещаются вниз. При этом ребра 3 поворачиваются вокруг шарнирного соединения 8, скользя нижней частью по нижней кромке окон 2, и перемещаются ближе к оси керна, срезая его сердцевину. Регулированием жесткости пружины 11 подбирают оптимальные параметры конструкции, обеспечивающие отрыв керна. 5 ил.

союз советсмих

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИМ (Д1) Е 21 В 25/14

ГОсудАРстненный НОмитет

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTOPCHOMY СВИДЕТЕЛЬСТВУ - И@®

5

2

У (21) 4261743/23-03 (22) 15,06,87 (46) 23.06.90, Вюл. Р 23 (71) Сургутское отделение ЗападноСибирского научно-исследовательского и проектно-конструкторского института технологии глубокого разведочного бурения (72) Г.К.Ешимов (53) 622.243.64 (088.8) (56) Авторское свидетельство СССР

У 448271, кл.Е 21 В 25/00, 1970.

Авторское свидетельство СССР

У 1033702, кл. Е 21 В 25/14, 1982. (54) КЕРНОРВАТЕЛЬ (57) Изобретение относится к горному делу и предназначено для отделения и удержания керна, сформированного при бурении. Кернорватель содержит корпус (К) 1 с окнами 2, подвижную относительно К 1 обойму 9, соединенную

„„SU„„1573137 А 1

2 с верхними концами полых ребер 3 и подпружиненные пружиной 11 рычажки 4.

Последние закреплены осями внутри ребер 3 и размещены в окнах 2 ° Ребра 3 соединены с обоймой 9 с помощью шарнирного соединения 8 и расположены в окнах 2 К 1. Обойма 9 подпружинена относительно К 1. Окна 2 выполнены с наклонной нижней кромкой в сторону полости К 1. При подъеме снаряда рычажки 4 врезаются в поверхность керна, если он не оторван, ребра 3 сме. щаются вниз. При этом ребра 3 поворачиваются вокруг шарнирного соединения

8, скользя нижней частью по нижней кромке окон 2, и перемещаются ближе к оси-керна, срезая его сердцевину. Ж

Регулированием жесткости пружины 11 подбирают оптимальные параметры конструкции, обеспечивающие отрыв керна.

-5 ил.

1573137

Изобретение относится к горному делу, а именно к средствам для отделейия и удержания керна, сформированного при бурении.

Целью изобретения является повы5 шейие надежности.

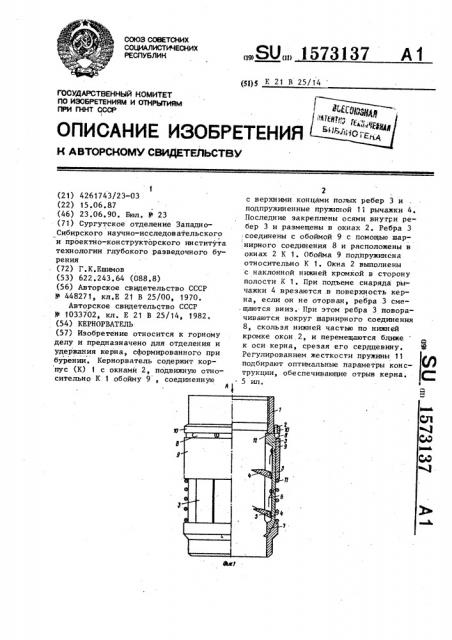

На фиг.1 изображен кернорватель в Процессе бурения, вид сбоку; на фиг.2 — то же, в процессе извлечения ке рна, вид сбоку; на фиг.3 . — вид А на фиг.1 (пунктиром показаны контуры рычажков и ребер .при извлечении керza!); на фиг.4 - ребро с рычажками, аксонометрия; на фиг.5 - взаимораспо пожение шарнира и обоймы, фрагмент аксонометрии. . Кернорватель состоит из корпуса 1 с, окнами 2, в которых размещены rfo"" лые ребра 3 с рычажками 4, закреплен- pg нь|ми внутри ребер с помощью осей 5 и подпружиненными пружинами 6. Нижняя часть 7 ребер 3 выполнена клиновидной с наклоном в нижнюю часть полостй корпуса и взаимодействует с ответ- 25 ной нижней кромкой окон 2, наклонной в стороны полости корпуса 1. Ребра 3 вфрхними концами шарнирным соединением 8 связаны с обоймой 9, имеющей кфльцо 10, которая в свою очередь, подвижна относительно корпуса 1 и подпружинена относительно корпуса 1 пружиной 11 сжатия.

Кернорватель работает следующим образом.

Сборка кернорвателя производится вставлением ребер 3 с рычажками 4 в окна 2 корпуса 1, на который предварительно надеты пружина 11 и обойМа 9. Обойму 9 слегка перемещают gp вниз, вставляя в ее пазы шарнирное . соединение 8 и закрепляя его сверху кольцом 1О, жестко соединяемым с обоймой 9. Разжимаемой пружиной 11

<обойма 9 приподнимает ребра 3, верх- 45 ние торцы 12 которых взаимодействуют е верхними краями окон 2 корпуса 1.

Йри этом нижняя часть 7 ребер 3 прижимается к наклонному нижнему участку окон 2, обеспечивая минимально возможное при данной длине рычажков 4 выступление их внутрь полости корпуса 1 (фиг,1), Собранный кернорватель соединяют с керноприемной трубой и опускают в скважину. Входящим в полость трубы выбуренном керном рычажки 4 поворачиваются вокруг осей 5, не препятствуя продвижению керна.

При подъеме снаряда рычажки 4 врезаются в поверхность керна и в случае, если керн не оторван от массива, смещают. ребра 3 вниз. При этом ребра 3 поворачиваются вокруг шарнирного соединения 8, скользя нижней частью 7 по нижней кромке, окон 2, и перемещаются ближе к оси керна, срезая его сердцевину (фиг.2). Перемещение ребер вниз происходит до тех пор, пока виткипружины 11 не сомкнутся друг с дру". гом. Регулированием жесткости пружины можно подобрать оптимальные параметры конструкции, обеспечивающие отрыв керна определенных категорий пород при минимально необходимых перемещениях ребер, что будет способствовать повышению ресурса кернорва" теля.

Формула изобретения

Кернорватель, содержащий корпус с окнами, подвижную относительно корпуса . обойму, соединенную с . верхними концами полых. ребер, и под пружиненные рычажки, закрепленные осями внутри ребер и размещенные в окнах корпуса, о т .л и ч а ю щ и йс я тем, что, с целью повышения надежности, соединение ребер с обоймой выполнено шарнирным, ребра расположены в окнах корпуса, а обойма подпружинена относительно корпуса, при этом окна корпуса выполнены с наклонной в сторону полости корпуса нижней кромкой.
