Гидравлический вибратор для гидродинамической и вибрационной обработки эксплуатационных скважин

Гидравлический вибратор для гидродинамической и вибрационной обработки эксплуатационных скважин

Иллюстрации

Показать все

Реферат



Изобретение относится к буровой технике и может быть использовано, в частности для гидродинамической и вибрационной обработки скважин. Цель изобретения - интенсификация процесса обработки скважин путем интенсификации притока пластовой жидкости в скважину. Гидравлический вибратор для гидродинамической и вибрационной обработки скважин содержит корпус с установленным в нем генератором гидравлических импульсов, выполненным в виде ствола и самовращающегося шибера на нем и подпружиненного поршня. Ствол и самовращающийся шибер установлены в корпусе неподвижно относительно его продольной оси. Корпус выполнен перфорированным в области выходных каналов шибера. Поршень снабжен лопастью, расположенной за пределами корпуса, и установлен в корпусе с возможностью его возврата в исходное положение. 2 ил.

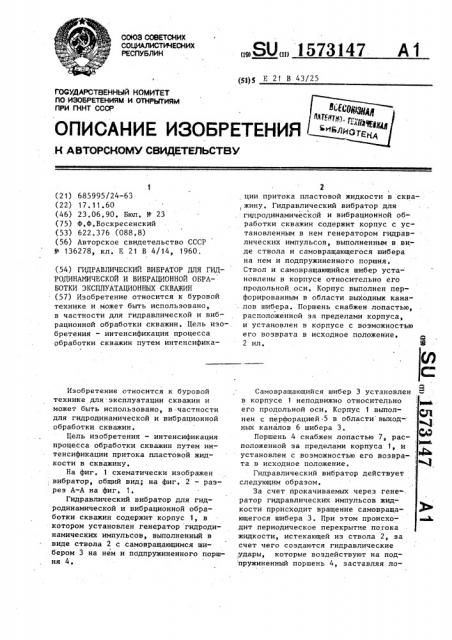

СООЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (g1)g Е 21 В 43/25

ОПИСАНИЕ ИЗОБРЕТЕНЫ .Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 685995/24-63 (22) 17,11.60 (46) 23.06.90. Бюл, У 23 (75) Ф.Ф.Воскресенский (53) 622 ° 376 (088.8) (56) Авторское свидетельство СССР

Ф 136278, кл. E 21 В 4/14, 1960. (54) ГИДРАВЛИЧЕСКИЙ ВИБРАТОР ДЛЯ ГИД РОДИНАМИЧЕСКОЙ И ВИБРАЦИОННОЙ ОБРАБОТКИ ЭКСПЛУАТАЦИОННЫХ СКВАЖИН (57) Изобретение относится к буровой технике и может быть использовано, в частности для гидравлической и вибрационной обработки скважин. Цель изобретения — интенсификация процесса обработки скважин путем интенсификаИзобретение относится к буровой технике для.эксплуатации скважин и может быть использовано, в частности для гидродинамической и вибрационной обработки скважин.

Цель изобретения — интенсификация процесса обработки скважин путем интенсификации притока пластовой жидкости в скважину.

На фиг, 1 схематически изображен вибратор, общий вид; на фиг. 2 — разрез А-А на фиг, I

Гидравлический вибратор для гидродинамической и вибрационной обработки скважин содержит корпус 1, в котором установлен генератор гидродинамических импульсов, выполненный в виде ствола 2 с самовращающимся шибером 3 на нем и подпружиненного поршня 4.

ÄÄSUÄÄ 1573147 А 1

2 ции притока пластовой жидкости в скра,жину, Гидравлический вибратор для гипродинамической и вибрационной обработки скважин содержит корпус с установленным в нем генератором гидравлических импульсов, выполненным в виде ствола и самовращающегося шибера на нем и подпружиненного поршня.

Ствол и самовращающийся шибер уста- новлены в корпусе относительно его продольной оси, Корпус выполнен перфорированным в области выходных кана. лов шибера. Поршень снабжен лопастью, расположенной за пределами корпуса, и установлен в корпусе с возможностью его возврата в исходное положение.

2 ил. З

Самовращающийся шибер 3 установлен в корпусе 1 неподвижно относительно его продольной оси, Корпус 1 выпол- . р нен с перфорацией 5 в области выход- ных каналов 6 шибера 3, Поршень 4 снабжен лопастью ?, рас Ф®а6 положенной за пределами корпуса 1, и установлен с возможностью его возврата в исходное положение.

Гидравлический вибратор действует следующим образом.

За счет прокачиваемых через генератор гидравлических импульсов жидкости происходит вращение самовращающегося шибера 3. При этом происхо- А дит периодическое перекрытие поfîêà жидкости, истекающей из ствола 2, за счет чего создаются гидравлические удары, которые воздействуют на подпружиненный поршень 4, заставляя ло1573147

А

А-А

Составитель А.Авдеев

Редактор Г,Гербер Техред H,Õoäàíè÷, Корректор О.Кравцова

Заказ 1627 Тираж 477 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина, 101 п@сть 7 создавать стоячие волны в заполняющей скважину жидкости, Кроме ( тфго, образуются поперечные гидродин мические импульсы от действия гидр удары на стенки скважины или обсаднь1е трубы и местные гидродинамические вибрационные колебания за счет периодического истечения жидкости через отверстия перфорации 5 Частот@ гидродинамических импульсов определяется числом оборотов самовращаюшегося шибера 3 и количеством канал в 6 в нем, Интенсивность импульсов определяется количеством протекающей через самовращающийся шибер 3 жидкости.Формула изобретения

Гидравлический вибратор для гидро.дИнамической и вибрационной обработки эксплуатационных скважин, содержащий корпус с установленным в нем генератором гидродинамических импульсов, выполненным в виде ствола и самовращающегося шибера на нем и.подпружиненного поршня, отличающийся тем, что, сцелью интенсификации процесса обработки скважин за счет интенсификации притока пластовой жидкости в скважину, ствол ссамовращающимся шибером установлен в корпусе неподвижно в продольном направлении, при этом корпус выполнен перфорированным в области выходных каналов шибера, а поршень снабжен лопастью, расположенной за преде.— лами корпуса, и установлен в корпусе

: с возможностью возврата в исходное положение, 1
