Способ проходки приствольной вертикальной горной выработки

Способ проходки приствольной вертикальной горной выработки

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу и может быть использовано при сооружении приствольных вертикальных бункеров в породах слабой и средней крепости. Цель - увеличение скорости проходки при обеспечении сохранности крепи ствола. Способ проходки приствольной выработки (В) 1, прилегающей к стволу 2, включает проведение в контуре 3 В 1 передовой скважины 4 от В 5 до В 6. Разработку породы осуществляют с образованием опережающего забоя 7 в отнесенной от ствола 2 части В 1 путем бурения и взрывания вертикальных шпуров 8 и основного забоя 9 путем бурения и взрывания шпуров в горизонтальной плоскости. Перед взрыванием шпуров в основном забое производят бурение дополнительных вертикальных незаряжаемых шпуров 14 на контакте с крепью ствола 2. Незаряженные шпуры 14 выполняют роль предохранительного экрана в момент взрывания шпуров. Уборку породы из опережающего и основного забоев производят сбрасыванием ее по передовой скважине на В 5. 1 з.п. ф-лы, 6 ил.

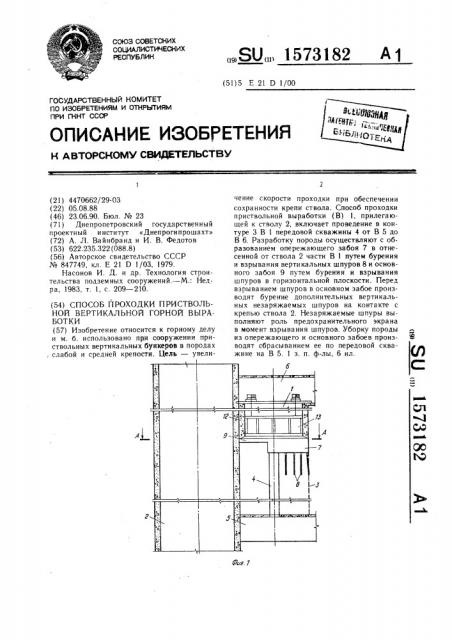

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 E 21 D 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4470662/29-03 (22) 05.08.88 (46) 23.06.90. Бюл. № 23 (71) Днепропетровский государственный проектный институт «Днепрогипрошахт» (72) А. Л. Вайнбранд и И. В. Федотов (53) 622.235.322 (088.8) (56) Авторское свидетельство СССР № 847749, кл. Е 21 D 1/03, 1979.

Насонов И. Д. и др. Технология строительства подземных сооружений.— М.: Недра, 1983, т. 1, с, 209 — 210. (54) СПОСОБ ПРОХОДКИ ПРИСТВОЛЬНОЙ ВЕРТИКАЛЬНОЙ ГОРНОЙ ВЫРАБОТКИ (57) Изобретение относится к горному делу и м. б. использовано при сооружении приствольных вертикальных бункеров в породах, слабой и средней крепости. Цель — увели„„SU„„1573182 A1 чение скорости проходки при обеспечении сохранности крепи ствола. Способ проходки приствольной выработки (В) 1, прилегающей к стволу 2, включает проведение в контуре 3 В 1 передовой скважины 4 от В 5 до

В 6. Разработку породы осуществляют с образованием опережающего забоя 7 в отнесенной от ствола 2 части В 1 путем бурения и взрывания вертикальных шпуров 8 и основного забоя 9 путем бурения и взрывания шпуров в горизонтальной плоскости. Перед взрыванием шнуров в основном забое производят бурение дополнительных вертикальных незаряжаемых шпуров на контакте с крепыш ствола 2. Незаряжаемые шпуры выполняют роль предохранительного экрана в момент взрывания шпуров. Уборку породы из опережающего и основного забоев производят сбрасыванием ее по передовой скважине на В 5. 1 з. п. ф-лы, 6 ил.

1573182

Изобретение относится к горному делу и может быть использовано при сооружении приствольных вертикальных бункеров в породах слабой и средней крепости.

Целы бретения — увеличение скорости проходки при обеспечении сохранности крепи ствола.

На фиг. 1 показана приствольная вертикальная горная выработка после бурения и заряжения шпуров в опережающем забое, общий вид; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — приствольная вертикальная горная выработка после бурения и заряжения шпуров в основном забое, общий вид; на фиг. 4 — сечение Б Б на фиг. 3; на фиг. 5 — приствольная вертикальная горная выработка после возведения постоянной крепи на заходку, общий вид; на фиг. 6— сечение В-В на фиг. 5.

Способ проходки приствольной выработки 1, прилегающей к стволу 2, включает проведение в контуре 3 выработки 1 передовой скважины 4 от выработки 5 до выработки 6, разработку породы сверху вниз с образованием опережающего забоя 7 в отнесенной от ствола 2 части выработки 1 путем бурения и взрывания вертикальных шпуров 8 и основного забоя 9 путем бурения и взрывания шпуров 10 в горизонтальной плоскости. Кроме того, способ включает уборку разработанной породы 11 из опережающего забоя 7 и основного забоя 9 сбрасыванием породы 11 по передовой скважине 4 на нижележащую выработку 5, возведение постоянной крепи !2 при помощи опалубки 13 на величину заходки.

Перед взрыванием шпуров 10, обычно одновременно с их образованием, производят бурение дополнительных вертикальных незаряжаемых шпуров 14 на контакте с крепыш ствола 2. Пробуренные совместно со шпурами 10 сближенные вертикальные шпуры 14 выполняют роль предохранительного экрана в момент взрывания шпуров 10.

Способ осуществляют следующим образом.

Из нижележащей выработки 5 при помощи буровой установки в контуре 3 будущей приствольной выработки 1 бурят передовую скважину 4 до вышележащей выработки 6 и при необходимости крепят передовую скважину 4 обсадными трубами. Затем на вышележащей выработке 6 производят оснащение приствольной вертикальной горной выработки I для проходки.

После этого производят бурение, заряжание и взрывание вертикально расположенных шпуров 8 в опережающем забое 7.

Формула изобретения

1. Способ проходки приствольной вертикальной выработки, включающий разработку породы с образованием опережающего и основного забоев путем бурения и взрывания шпуров, отличающийся тем, что, с целью увеличения скорости проходки при обеспечении сохранности крепи ствола, опережаю45 щий забой образуют в отнесенной от ствола части приствольной выработки, при этом бурение шпуров в основном забое производят в горизонтальной плоскости.

2. Способ по и. 1, отличающийся тем, что перед взрыванием шпуров в основном забое

5

После взрывания шпуров 8 производят проветривание определяющего забоя 7 и основного забоя 9 и приступают к уборке породы 11. Разработанную породу 11 при помощи грейферных грузчиков, подвешенных на проходческом полке, сбрасывают по передовой скважине 4 на нижележащую выработку 5, где породопогрузочной машиной грузят в ва гонетки.

После уборки разработанной породы 11 из опережающего забоя 7 приступают к разработке породы в основном забое 9. Шпуры 10 бурят по основному забою 9 перпендикулярно ранее пройденному стволу 2. Одновременно с бурением шпуров 10 производят бурение по контуру зоны контакта приствольной выработки 1 с ранее пройденным стволом 2 сближенных вертикальных шпуров 14. После бурения шпуров 10 и 14 шпуры

10 заряжают, а шпуры 14 оставляют незаряженными.

Затем производят взрывание шпуров 10 и проветривание опережающего забоя 7 и основного забоя 9. После проветривания приступают к уборке разработанной породы .11 аналогичным образом, как из опережающего забоя 7. После уборки породы 11 цикл работ по подвиганию опережающего забоя 7 и основного забоя 9 на первую заходку завершают возведением постоянной крепи 12 при помощи опалубки 13.

После завершения всех работ проходческого цикла по подвиганию опережающего забоя 7 и основного забоя 9 на первую заходку приступают к работам на следующей заходке. При этом цикл работ, описанный выше, повторяют до оконча ния проходки приствольной вертикальной горной выработки 1 на всю длину. производят бурение дополнительных вертикальных незаряженных шпуров на контакте с крепыш ствола.
