Вакуумный термический деаэратор

Вакуумный термический деаэратор

Иллюстрации

Показать все

Реферат



Изобретение относится к теплоэнергетике и может быть использовано для подогрева и деаэрации подпиточной воды энергоустановок. Цель изобретения - повышение эффективности работы. Расположенная между струйной и барботажной тарелками частично перфорированная переливная тарелка выполнена гребенчатой в виде установленных под углом к горизонтальной плоскости и примыкающих друг к другу плоских перфорированных пластин 6. На тарелке 3 вода движется по каналам 7 и обрабатывается паром во взаимно пересекающихся струях. При этом увеличивается площадь обработки, устраняются колебания уровня воды, повышается гидродинамическая устойчивость и эффективность работы деаэратора. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦ илИСтиЧЕСНИХ

РЕСПУБЛИК..Я0„„1573297

А2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ь

И

) йиюр

Н у

5 ф.1 (61) 1333644 (21) 4477777/24-06 (22) 24.06.88 (46) 23.06.90. Вюл. У 23 (71) Предприятие "Средазтехэнерго"

Производственного объединения по наладке, совершенствованию и эксплуатации электростанций и сетей "Союзтехэнерго" (72) С.В.Рязанов, А.В;Красавин и Н.А.Кукин (53) 621. 187. 146 (088.8) (56) Авторское свидетельство СССР

У 1333644, кл. С 02 F 1/20, 1985. (54) ВАКУУМНЫЙ ТЕРМИЧЕСКИЙ ДЕАЭРАТОР (57) Изобретение относится к теплоэнергетике и м.б. использовано для (51) 5 F 22 D 1/50, С 02 F 1/20

2 подогрева и деаэрации подпиточной воды энергоустановок. Цель изобретения — повышение эффективности работы.

Расположенная между струйной и барботажной тареЛками частично перфорированная переливная тарелка выполнена гребенчатой в виде установленных под углом к горизонтальной плоскости и примыкающих друг к другу плоских перфорированных пластин 6. На тарелке 3 вода движется по каналам 7 и обрабатывается паром во взаимно пересекающихся струях. При этом увеличивается площадь обработки, устраняются колебания уровня воды, повышается гидродинамическая устойчивость и эффективность работы деаэратора. 2 ил.

С:

ЪФ

Ю

М

М

Ю с©

1573297

Изобретение относится к теплоэнергетике, может быть использовано для подогрева и деаэрации подпиточной воды на тепловых электростанциях и в водогрейных котельнях и является усовершенствованием вакуумного термического деаэратора по авт. св.

В 1333644.

Целью изобретения является повышение эффективности работы.

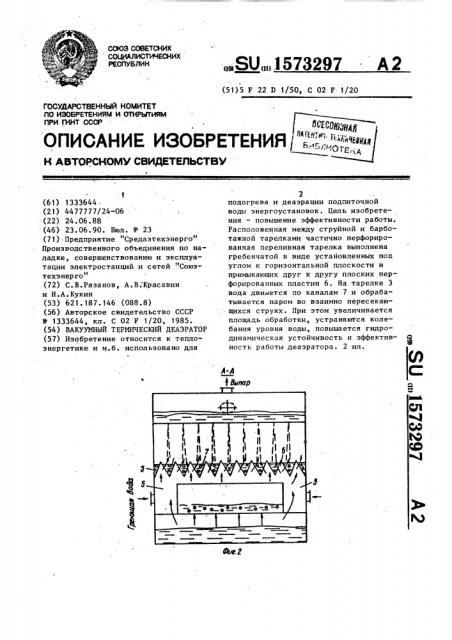

На фиг.1 показан деаэратор, общий вид; на фиг.2 — сечение А-А на фиг.1.

Деаэратор содержит установленные в цилиндрическом корпусе 1 струйную, переливную и барботажную тарелки, 24 соответственно. Переливная тарелка

3 выполнена с перфорацией. Деаэратор содержит испарительный отсек 5, куда подается греющая среда. Переливная перфорированная тарелка 3 выполнена гребенчатой в виде установленных под углом к горизонтальной плоскости и примыкающих друг к другу своими кромками плоских пластин 6.

При таком выполнении на тарелке 3 образуются каналы 7 для движения воды.

Деаэратор работает следующим образом.

Воду подают на струйную тарелку

2 и затем на переливную 3 и далее на барботажную 4 тарелки.

Греющая среда в виде перегретой воды подается в испарительный отсек 5, где вскипает, и выделившийся пар поступает при небольших тепловых нагрузках в пространство под переливиой тарелкой 3. Пройдя ее перфорацию, барботированием обрабатывает находящуюся на .тарелке 3 воду. При увеличении тепловой нагрузки деаэратора паровая подушка под переливной тарелкой 3 увеличивается н.-пар поступает под барботажную тарелку 4, тем самым включая ее в работу. При этом на переливной тарелке 3 вода. движется .по каналам 7 и обрабатывается паром во взаимно пересекающихся струях.

В результате площадь обработки увеличивается, устраняется качание уровня воды на тарелке, повышается гидродинамическая устойчивость. Нагретая на переливной тарелке 3 до температуры насыщения, частично дегаэированная вода поступает на барботажную тарелку 4, где происходит ее интенсивная деаэрация.

Указанное выполнение переливной тарелки повышает интенсивность процессов тепло-массообмена и тем самым эффективность работы деаэратора.

Формула и з о б р е т е н и я

Вакуумный термический деаэратор по авт. св. Р 1333644. о т л и ч а юшийся тем, что с целью повышения эффективности работы, переливная тарелка выполнена в виде установленных под углом к горизонтальной плоскости и примыкающих друг к другу своими .

35 кромками плоских пластин, образующих каналы для движения воды.

1573297 о дода

Составитель Л.Симою

Редактор M.Áëàíàð Техред Л.Сердюкова

Корректор С.Шевкун
