Реферат



Изобретение относится к гелиотехнике, к солнечным коллекторам. Изобретение позволяет повысить КПД коллектора за счет концентрации солнечного излучения при одновременном снижении потерь тепла. Солнечный коллектор содержит размещенный в корпусе 1 поглотитель, лицевая стенка которого имеет чередующиеся полостные поглощающие элементы /Э/ 5 в виде щелей спирального сечения и соединительные участки 7 с наружным теплоизоляционным покрытием 9. Прозрачное ограждение 2 корпуса 1 функционирует как линзовый концентратор, фокусы линз 8 которого при любом возможном положении Солнца расположены в зоне входных отверстий в Э 5. Последние поглощают солнечную энергию и нагреваются, отдавая тепло омывающему их теплоносителю. Для снижения потерь тепла излучением стенки Э 5 в зоне входных отверстий 6 выполнены отражающими, а для снижения конвективных потерь тепла тупиковый участок Э 5 изогнут в сторону ограждения 2. Это дополнительно повышает КПД коллектора. 2 з.п.ф-лы, 2 ил.

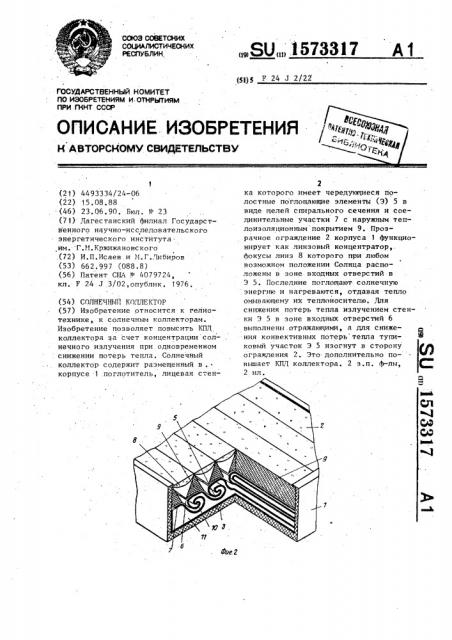

союэ советсних

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК, (У1)5 F 24 J 2/22

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ll0 изОБРетениям и. ОтнРытиям

ПРИ Гкнт СССР

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4493334/24-06 (22) 15. 08. 88 (46) 23. 06. 90. Бюл. Р 23 (71) Дагестанский филиал Государственного научно-исследовательского энергетического института. им. Г,И,Кржижановского (72) И.П.Исаев.и М.Г,Дибиров (53) 662.997 (088.8) (56) Патент США "- 4079724, кл. F 24 J 3/02,опублик. 1976. (54) СОЛНЕЧНЫЙ КОЛЛЕКТОР (57) Изобретение относится к гелиотехнике, к солнечным коллекторам.

Изобретение позволяет повысить КПД коллектора за счет концентрации солнечного излучения при одновременном снижении потерь тепла. Солнечный коллектор содержит размещенный в .. корпусе 1 поглотитель, лицевая стен„„SU„„1573317 А 1 ка которого имеет чередукщиеся полостные поглощающие элементы (Э) 5 в виде щелей спирального сечения и соединительные участки 7 с наружным теплоизоляционным покрытием 9. Прозрачное ограждение 2 корпуса 1 функционирует как линзовый концентратор,. фокусы линз 8 которого при любом возможном положении Солнца расположены в зоне входных отверстий в

Э 5. Последние поглощают солнечную энергию и нагреваются, отдавая тепло омывающему их теплоносителю. Для снижения потерь тепла излучением стенки 3 5 в зоне входных отверстий 6 выполнены отражающими, а для снижения конвективных потерь тепла тупиковый ччасток 3 5 изогнут в сторону ограждения 2. Это дополнительно повышает КПД коллектора. 2 з.п. ф-лы, 2 ил.

1573317

Изобретение относится к гелиотех- ° нике, к коллекторам солнечной энергии.

Целью изобретения является повышение КПД путем увеличения концентра5 ции солнечной энергии в зоне входных отверстий полостных поглощающих элементов при одновременном снижении конвективных потерь.

На Аиг. f изображен коллектор, поперечный разрез; на фиг. 2 — то же, аксонометрия.

Солнечный коллектор содержит корпус 1 с прозрачным огражцением 2 и днищем 3 и размещенный в корпусе приемник 4 с поглощающей лицевой стенкой .в виде воспринимающих солнечное излучение полостных элементов 5 с входными отверстиями 6 и соединительными участками 7 между ними.

Каждый элемент 5 имеет форму щели спирального поперечного сечения.

Ограждение 2 выполнено в виде линейного линзового. концентратора, Аокаль- 25 ные линии линз 8 которого расположены .в зоне входных отверстий 6 элементов 5, а соединительные участки 7 снабжены теплоизоляционным покрытием 9.

Каждая линза 8 имеет предпочтительную Аорму выполнения в виде линзы Френеля (не показано), а кажцая. щель элемента 5 выполнена в поперечном сечении в форме спирали, Архимеда. Стенки щели элемента 5 в ее тупиковой зоне имеют участок 10, отогнутый в направлении ограждения 2, а в зоне входного отверстия выполнены отражающими. Теплоизолйционное покры- 4 тие 9 выполнено в виде упоров прозрачного ограждения 2,на которое последнее уложено краевыми участками линз 8. Корпус 1 с боков и со стороны днища 3 имеет тепловую изоляцию. Ка- 45 нал 11 для теплоносителя образован днищем 3 и стенкой с элементами 5 и участками 7.

Ц ель каждого элемента 5 выпол-! иена так, что ширина входного отверстия 6 равняется суточному или .,сезонному перемещению фокальной линии соответствующей линзы 8 с тем, чтобы при перемещении Солнца на небосводе упомянутая Аокальная линия не

55 выходила за пределы отверстия 6.

Центр спирали, образованной сечением стенок щели, при этом размещен между фокусами соседних линз 8. В зоне участка 10 стенки щели элемента 5 выполнены поглощающими, Коллектор работает следующим образоме

° Солнечнае излучение, попадая на ограждение 2, фокусируется линзами 8 в зоне входных отверстий 6 и, переотражаясь в зоне входных отверстий и поглощаясь в зоне участка 10, преобразуется в тепло. Собственное излучение стенок элемента 5 переотражается и поглощается в зоне щели.

Теплопередача с участков 7 снижается покрытием 9. Излучение стенок элемента 5 в зоне отверстия 6 снижено за счет выполнения этих стенок .отражающими. Описанная конфигурация участка 10 способствует подавлению конвективных токов газовой среды, окружающей канал 11.

Элементы 5 и участки 7 лицевой стенки канала 11 нагреваются и нагревают омывающий последнюю теплоноситель. Благодаря концентрации солнечной энергии и снижению потерь излучением и конвекцией солнечный коллектор работает с высоким КЛД.

Формула изобретения

1. Солнечный коллектор, содержащий корпус с прозрачным ограждег нием и днищем, и размещенный в корпусе приемник с поглощающей лицевой стенкой в виде воспринимающих солнечное излучение полостных элементов с входными отверстиями и соединительными участками между ними, причем кажцый элемент имеет форму щели спирального поперечного сечения, о т л и ч а юшийся тем, что, с целью повышения КГЩ путем увеличения концентрации солнечной энергии, ограждение выполнено в виде линейного линзового концентратора, фокальные линии линз которого расположены в зоне входных отверстий полостных элементов, а соединительные участки лице,вой стенки приемника снабжены тейлоизоляционным покрытием.

2. Коллектор по п. 1, о т л ич а ю шийся тем, что каждая линза имеет форму линзы Френеля, а поперечное сечение каждой щели — спирали Архимеда.

З..Коллектор по и. 1, о т л ич а ю шийся тем, что стенки

1573317

Составитель К.Заграничная

Техред М .Дидык Корректор М.Максимишинец

Редактор М.Еланар

Заказ 1636 Тираж 582 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.yæãîðoä, ул. Гагарина,101 щели в ее тупиковой зоне имеют учас-ток,отогнутьпЧ в направлении прозрач- ного огракления, а в зоне вхолног< отверстия выполнены отражающими.
