Устройство для акустического контроля крупноструктурных материалов

Устройство для акустического контроля крупноструктурных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающему контролю и может быть использовано для определения качества крупноструктурных материалов, в частности бетона, при поверхности прозвучивании с сухим точечным контактом. Цель изобретения - повышение точности контроля за счет стабилизации акустической базы. Устройство содержит держатель-основание с закрепленными на нем излучающим и приемным пьезоэлектрическими преобразователями с волноводными насадками, которые изогнуты навстречу друг другу. Рабочие концы волноводных насадок срезаны в плоскостях, перпендикулярных линии их соединяющей. 1 ил.

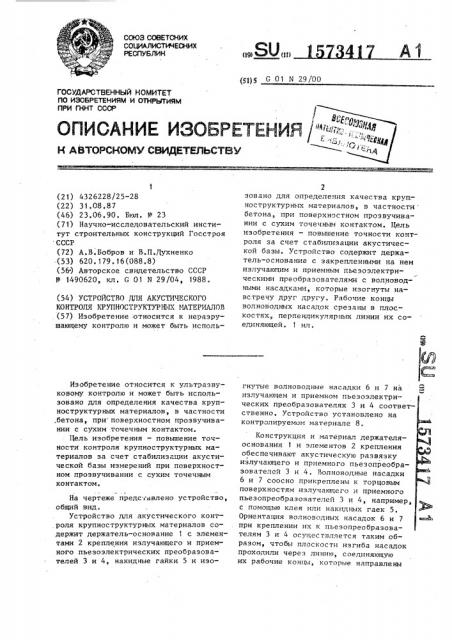

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (111 (1) С 01 И 29/00

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4326228/25-28 (22) 31.08.87 (46) 23 ° 06.90. Бюл. Р 23 (71) Научно-исследовательский институт строительных конструкций Госстроя СССР (72) А,В.Бобров и В.П.Духненко (53) 620.179.16(088 ° 8) (56) Авторское свидетельство СССР

Р 1490620, кл. С 01 N 29/04, 1988. (54) УСТРОЙСТВО ДЛЯ АКУСТИЧЕСКОГО

КОНТРОЛЯ КРУПНОСТРУКТУР НИХ ИАТЕРИАЛОВ (57) Изобретение относится к неразрушающему контролю и может быть испольИзобретение относится к ультразвуковому контролю и может быть использовано для определения качества крупноструктурных материалов, в частности .бетона, при поверхностном прозвучивании с сухим точечным контактом.

Цель изобретения — повышение точности контроля крупноструктурных материалов за счет стабилизации акустической базы измерений при поверхностном прозвучивании с сухим точечным контактом.

На чертеже предс авлено устройство, общий вид.

Устройство для акустического контроля крупноструктурных материалов содержит держатель-основание 1 с элементами 2 крепления излучающего и приемного пьезоэлектрических преобразователей 3 и 4, накидные гайки 5 и изозовано для определения качества круп.— ноструктурных материалов, в частности бетона, при поверхностном прозвучивании с сухим точечным контактом. Цель изобретения — повышение точности контроля за счет стабилизации акустической базы. Устройство содержит держатель-основание с закрепленными на нем излучающим и приемным пьезоэлектрическими преобразователями с волноводными насадками, которые изогнуты навстречу друг другу, Рабочие концы волноводных насадок срезаны в плоскостях, перпендикулярных линии их соединяющей. 1 ил. гнутые волноводные насадки 6 и 7 на излучающем и приемном пьезоэлектрических преобразователях 3 и 4 соответственно. Устройство установлено на контролируемом материале 8.

Конструкция и материал держателяоснования 1 и элементов 2 крепления обеспечивают акустическую развязку излучающего и приемного пьезопреобразователей 3 и 4. Волноводные насадки

6 и 7 соосно прикреплены к торцовым поверхностям излучающего и приемного пьезопреобразователей 3 и 4, например, с помощью клея или накидных гаек 5.

Ориентация волноводных насадок 6 и 7 при креплении их к пьезопреобразователям 3 и 4 осуществляется таким образом, чтобы плоскости изгиба насадок проходили через линию, соединяющую их рабочие конщ.i, которые направлены

1573417

Формула из обре те ния

Составитель ДЛирочин

Редактор Н.Яцола Техред М.Ходанич Корректор М.Максимишинец

Заказ 1641 Тираж 505 Подписное

ВНКЯИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул. Гагарина,101 навстречу друг другу, а срезы рабочих концов — перпендикулярны линии, их соединяющей.

Устройство работает следующим образом.

Излучающий пьезопреобразователь 3

Возбуждает продольные ультразвуковые колебания, которые, распространяясь через волноводную насадку 6, вводятся 10 под углом 90 -Ы„ где с(, — угол иэгио ба насадки 6, в контролируемый крупноструктурный материал 8 в направлении приемного пьезопреобраэователя 4.

Акустические колебания, прошедшие че- 15 рез контролируемый материал, принимаются под углом 90 —, где Ы вЂ” угол о изгиба волноводной насадки 7, и через нее поступают на приемный пьеэопреоб-" раэователь 4. При этом ввиду направ- рр ленности излучения и приема продольных волн волноводными насадками максимальная амплитуда сигнала на входе приемного преобразователя достигается при вводе и приеме колебаний под уг- 25 лом не более 60, что обеспечивается изгибом волноводных насадок под углом

30 6 с (90 . При заданной длине волноводных насадок их изгиб уменьшает плечо силы прижима акустического зонда щ относительно точек их контакта с материалом, что снижает их проскальзывание и тем самым способствует стабилизации базы прозвучивания при прижиме устройства к контролируемому материалу. Срез рабочих концов волноводных насадок в плоскостях, перпендикулярных линии их соединяющей, обеспечивает постоянство базы прозвучивания при истирании насадок в процессе контроля.

Устройство для акустического контроля крупноструктурных материалов, содержащее держатель-основание с закрепленными на нем излучающим и приемным пьезоэлектрическими преобразователями с волноводными насадками, рабочие концы которых направлены под углом навстречу друг другу, о т л ич а ю щ е е с я тем, что, с целью повышения точности контроля за счет стабилизации акустической базы, вол-, новодные насадки изогнуты, а плоскость среза рабочих концов волноводных насадок перпендикулярна линии их соединяющей.
