Способ проявления фотополимерных печатных форм

Способ проявления фотополимерных печатных форм

Иллюстрации

Показать все

Реферат



Изобретение относится к способу проявления фотополимерных печатных форм. Целью изобретения является расширение технологических возможностей и повышение его производительности. Незаполимеризованные участки фоточувствительного материала удаляют с поверхности копии отсасывающим средством. Для этого отсасывающее средство перемещают вдоль поверхности фотополимерной копии или копию - относительно отсасывающего средства. На весь цикл проявления копию и отсасывающее средство помещают в замкнутую среду проявляющего реагента с повышенным по отношению к наружной среде давлением.

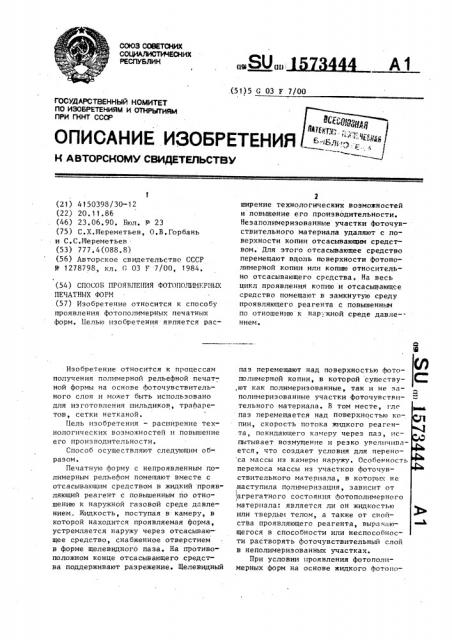

СООЗ СООЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК.(51) 5 С 03 F 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ.

К АВТОРСКОМУ СВИЯЕТЕЛЬСТВУ (21 ) 41 50398/30-1 2 (22) 20. 11. 86 (46) 23.06,90. Бюл. № 23 (75) С.Х.1Череметьев, О.ВеГорбань и С.С.Нереметьев (53) 777.4(088.8) (56) Авторское свидетельство СССР

N 1278798, кл. Г 03 F 7/00, 1984. (54) СПОСОБ ПРОЯВЛЕНИЯ ФОТОПОЛИИЕРНЫХ

ПЕЧАТНЫХ ФОРМ (57) Изобретение относится к способу проявления фотополимерных печатных форм. Целью изобретения является расИзобретение относится к процессам получения полимерной рельефной печатной формы на основе фоточувствительного слоя и может быть использовано для изготовления шильдиков, трафаретов, сетки нетканой.

Цель изобретения — расширение технологических возможностей и повышение

его производительности.

Способ осуществляют следующим образом.

Печатную форму с непроявленным полимерным рельефом помещают вместе с отсасывающим средством в жидкий прояв" ляющий реагент с повышенным по отношению к наружной газовой среде давлением. Жидкость, поступая в камеру, в которой находится проявляемая форма, устремляется наружу через отсасывающее средство, снабженное отверстием в форме щелевидного паза. На противоположном конце отсасывающего средства поддерживают разрежение. щелевидный

„.я0„„дюж А1

2 ширение технологических возможностей и повышение его производительности.

Незаполимеризованные участки фоточувствительного материала удаляют с поверхности копии отсасывающим средством. Для этого отсасывающее средство перемещают вдоль поверхности фотополимерной копии или копию относительно отсасывающего средства. На весь цикл проявления копию и отсасывающее средство помещают в замкнутую среду проявляющего реагента с повышенным по отношению к наружной среде давле-нием, паз перемещают над поверхностью фотооолииерной колин, и которой сунестеу,ют как полимеризованные, так и не заполимеризованные участки фоточувствительного материала. В том месте, гле й,й, паз перемещается над поверхностью копии, скорость потока жидкого реагента„ покидающего камеру через паз, испытывает возмущение и резко увеличивается, что создает условия для перено са массы из камеры наружу. Особенность переноса массы из участков фоточувствительного материала, в которых не наступила полимеризация, зависит от агрегатного состояния фотополимерного

1 материала: является ли он жидкостью или твердым телом, а также от свойства проявляющего реагента, выражающегося в способности или неспособности растворять фоточувствительный слой в неполимеризованных участках.

При условии проявления фотополимерных форм на основе жидкого фотопо4

1573444

Формула из обретения повышения его производительности, в . качестве проявляющего реагента используют жидкость, а обработку осуществляют путем перемещения отсасывающе"

ro средства вдоль поверхности фотополимерной копии или копии относительно отсасывающего средства.

Составитель Л.Носырева

Техред Л.Сердюкова Корректор С. Черни

Редактор Н.яцола

Заказ 1642 Тираж 373 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д.. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина, 101 лимеризуемого состава жидкость, покидая камеру через отсасывающий орган, Увлекает за собой оставшийся жидким состав. В этом случае жидкость не обя5 зательно должна обладать свойством растворять данный фотополимеризуемый материал. Наоборот, при условии проявления форм из твердого фотополимери; зуемого состава жидкость в состоянии 10 увлечь за собой оставшийся незаполиI

Меризованным фотопоюп мер только пред1 варительно растворив его. В этом случае жидкость-носитель обязательно должна служить растворителем для дан- 15 ного фотополимеризуемого состава.

Способ реализуют нри помощи устройства для проявления путем- отсасывания под давлением. устройство включает камеру для проявления и нагнетательный 20 взасос. Камера снабжена герметиэирующим люком, штуцером для впуска, сообп(ающимся с внешней средой сборником

Удаленного фоточувствительного материала и жидкости, снабженным отверсти-25 ем в форме щелевидного паза, отсасывающим средством, кареткой для закрепления и перемещения печатной формы относительно отверстия отсасывающего средства. 30

Пример 1. Проявляют печатную форму из твердого фоточувствительного материала на основе ацетосукцината целлюлозы, полученную путем экспонирования негатива с газетным текстом а поверхность фотополимеризуемой пластины типа. "Целлофот". Проявляющим реагентом служит водный 0,257.-ный раствор едкого натра при 29 С. Давление внутри камеры составляет 2 ати. При 40 ширине двухзаходного паза в отсасывающем средстве 0,15 мм, глубине каждого захода 10 мм и длине паза 400 мм наблюдают, что расход проявляющего реагента составляет около 2 л/с, à 45 удаление не подвергнутого полимериэации фоточувствительного материала на участке поверхности копии длиной

200 мм занимает около 50-60 с.

Пример 2. Проявляют печатную форму на основе жидк ого фоточувствительного состава, включающего метакриламид, диаллиламид, краситель бенгальский розовый, фенилгидразин солянокислый, желатину и глицерин, путем экспонирования негатива с газетным текстом на поверхность фотополимеризуемого слоя толщиной 0,5 мм. Проявляющим реагентом служит водный раствор перхлората бария, содержащий в

100 г раствора 40-50 г указанной соли в пересчете на безводное вещество.

Давление внутри камеры 1,5 ати. При соблюдении размеров отсасывающего средства, приведенных в примере 1, наблюдают, что расход проявляющей жидкости составляет около 3 л/с, а удаление не подвергнутого полимеризации фоточувствительного материала на участке длиной 200 мм занимает около

15 с.

Способ проявления фотополимерных печатных форм, заключающийся в обработке поверхности фотополимерной копии путем удаления незаполимеризованйых участков фоточувствительного материала отсасывающим средством при размещении копии и отсасывающего средства в замкнутую среду проявляющего реагента с повышенным по отношению к наружной среде давлением на весь цикл проявления, о т л и ч а ю щ и йс я тем, что, с целью расширения технологических возможностей способа и
