Реферат



Изобретение относится к электрои радиотехнике и может быть использовано для изготовления электрических катушек. Цель изобретения - повышение производительности, расширение технологических возможностей путем изготовления катушек с различным углом наклона привода и упрощение конструкции станка. Вращение каркаса катушки 12 во время намотки осуществляется с помощью роликов 13 от шагового электродвигателя 14 через червячную передачу 15. Импульс от датчика регистрации числа витков поступает на управляющий триггер, запускающий генераторы 17 и 18 импульсов. Генератор 18 формирует импульсы управления коммутатором 20 и происходит включение шагового электродвигателя через ключ 21. Импульсы, вырабатываемые генератором 17, получает счетчик импульсов с программным переключателем 19, который формирует импульс определенной длительности, устанавливаемый программным переключателем. По окончании импульса управляющий триггер устанавливается в исходное состояние, генераторы 17 и 18 выключаются, шаговый электродвигатель останавливается. При необходимости ускоренного перемещения каркаса генератор 18 импульсов включается с помощью кнопки 22. Если датчик 7 числа витков находится в положении А, то наклон витков будет располагаться на торце тороида. В случае расположения датчика 7 в положении Б наклон витков будет происходить внутри тороида, т.е. в его отверстии. При расположении датчика 7 в положении В наклон витков будет происходить на наружной поверхности тороидального сердечника, что особенно заметно влияет на коэффициент заполнения отверстия тороидального сердечника при наматывании провода большого сечения (0,8÷1,5 мм<SP POS="POST">2</SP>) при малых скоростях намотки или при производстве изолировочных работ. 2 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИ К

СОЦИАЛИСТИЧЕСКИ К

РЕСПУБЛИК (51}5 Н 01 Р 41/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4275097/24-07 (22) 03.07.87 (46) 23.06.90. Бюл. Р 23 (72) H.В.Жирнов, А.А.Седов и Н.И.Павликов (53) 621.318.44(088.8) (56) Авторское свидетельство СССР

У 1146737, кл. Н 01 F 41/08, 1984. (54 ) СТАНОК ДЛЯ НАМОТКИ ТОРОИДЛХ1Ь111э1Х

КАТУШЕК (57) Изобретение относится к электрон радиотехнике и может быть использовано для изготовления электрических катушек. Цель изобретения — повышение производительности, расш..ров ние технологических возможностей

„„SU» 15 4 5 А1 тем изготовления катушек с различным углом наклона привода и упрощение конструкции станка. Вращение каркаса катушки 12 во время намотки осуществляется с помощью роликов 13 от maгсвого злектродвигателя 14 через червя-»

Генератор 18 формирует импульсы управления коммутатором 20 и происходит вкл 1ч пие шагового электродвпга—

1 :. 1я чер<."s к "t>o Z 1 . Импульсы, выр а— батыиаемlc генератором 17,получает .ь;:-;пк и. .пульсов с программным пепе!:.;;::чателем 19, который формирует

1573495

1О имнульс определенной длительности, устанавливаемый программным переключателем. По окончании импульса управляющий триггер устанавливается в исходное состояние, генераторы 17 и

18 выключаются шаговый электродвигатель останавливается. 11ри необходимости ускоренного перемещения каркаса генератор 18 импульсов включается с помощью кнопки 22. Если датчик

7 1исла витков находится в положении

А, то наклон витков будет располагаться на торце тороида. В случае,Изобретение относится к технологическому оборудованию для изготовления электрических катушек и может

1 быть использовано в электрс техничеСкой и радиотехнической промышленностях. 25

Цель изобретения — повышение произ Водительности, расширение технологических возможностей путем изготовления катушек с различным углом наклона и упрощение конструкции станкао

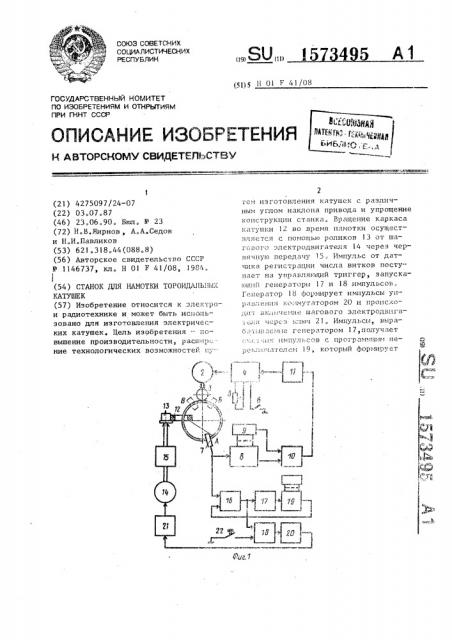

На фиг.1 изображен предлагаемый станок для намотки тороидальных катушек; на фиг.2 — схема возможного расположения датчиков регистрации числа витков в точках A Б, В с из1 менением характера намотки или изолировки.

Станок для намотки тороидапьных катушек состоит из челнока 1, соединенного с малоинерционным электродвигателем 2 фрикционными роликами 3.

Управление малоинерционнь м электродвигателем осуществляется блоком 4 управления, состоящим из резистора 5 установки частоты вращения привода челнока и педали 6 включения привода.

Схема управления привода вращения челнока состоит из датчика 7 регистрации числа витков счетчика 8 с

Э

50 индикатором (Сч), блока переключателей 9, схемы 10 совпадения и триг1

Каркас катушки 12 установлен на роликах 13 а привод роликов состоит ,л

55 из шагового электродвигателя 14, соединенного с роликами через червячную переда-"у (Ц 15. Схема управления приводом вращения каркаса катушки сорасположения датчика 7 в положении Б наклон витков будет происходить внутри тороида, т.е. в его отверстии.11ри расположении датчика 7 в положении В наклон витков будет происходить на наружной поверхности торондального сердечника, что особенно заметно влияет на коэффициент заполнения отверстия тороидапьного сердечника при наматывании провода большого сечения (О 82.

1,5 мм ) при малых скоростях намот ки или при производстве изолировочных работ. 2 з.п. ф-лы, 2 ил.

I стоит из управляющего триггера 16, двух генераторов 17 и 18, счетчика импульсов с лрогрампым переключателем 19 коммутатора 20 управления шагового электродвигателя, ключа 21 и кнопки 22 ускоренной подачи.

Станок работает следующим образом.

Мапоинерционный, электродвигатель

2, непосредственно связанный с челноком 1 через фрикционные ролики 3, „ вращает его с частотой, установленной резистором 5 после включения педали 6, Необходимое число наматываемых витков устанавливается на блоке переключателей 9, а счет витков происходит с помоц1ью датчика 7 регистрации числа витков, импульсы которого подаются на счетчик 8, а затем на схему совпадения.

Останов малоинерционного электродвигателя происходит после выдачи сигнала с триггера, полученного им из схемы совпадения.

Вращение каркаса катушки 12 во время намотки осуц1ествляется с помощью роликов 13 от нагового электродвигателя 14 через червячную передачу 15.

Импульс от датчика регистрации числа витков поступает на управляющий триггер, запускающий генераторы 17 и 18 импульсов. Генератор 18 формирует импульсы управления коммутатором 20 и происходит включение шагового электродвигателя через ключ 21. Импульсы, вырабатываемые генератором 17, получает счетчик импульсов с программным переключателем 19, который формирует импульс определенной длительности, устанавливаемый программным переклю5 57Зй чателем„ llо окончании импульса управляющий триггер устанавливается в исходное состояние, генераторы 17 и 18 выключаются, шаговый электродвигатель

5 останавливается.

При необходимости ускоренного перемещения каркаса генератор 18 импульсов включается с помощью кнопки

22.

На фиг.2 схематично изображено возможное расположение датчика 7 витков относительно челнока и указаны возможные варианты угла наклона витков относительно тороидального сердечника в зависимости от расположения датчика.

Если датчик 7 находится в положении А, то наклон витков располагается на торце тороида. В случае распо- 20 ложения датчика 7 в положении Б наклон витков будет происходить внутри тороида, т.е. в его отверстии., При расположении датчика 7 в положении В наклон витков происходит на 25 наружной поверхности тороидального сердечника, что особенно заметно влияет на коэффициент заполнения отверстия тороидального сердечника при наматывании провода большого сечения (0,8 — 1,5 кв.мм) при малых скоростях намотки или при производстве изолировочных работ, Формула изобретения

1. Станок для намотки тороидальных катушек, содержащий челнок с при6 водом его вращения, привод вращения каркаса катушкн, включающий vo крайней мере один шаговый электродвигатель с системой его управления, имеющей генератор импульсов, управляющий триггер, электрически связанный - датчиком регистрации числа витков, о т— л и ч а ю шийся тем, что, с целью повышения производительности„ привод вращения челнока выполнен в виде электродвигателя постоянного тока и системы его управления, электрически связанной с датчиком регистрации числа витков.

2. Станок по п.l, о т л и ч а ю— шийся тем, что, с целью расширения технологических возможностей путем изготовления катушек с различным углом наклона провода, датчик регистрации числа витков имеет возможность установки в различных положениях относительно челнока или переключения предварительно установленных датчиков.

3. Станок по пп.l и 2, о т л и ч аю шийся тем, что, с .целью упрощения конструкции станка и расширения эксплуатационных возможностей, система управления шаговоro электродвигателя снабжена вторым генератором импульсов и кнопкой ускоренной подачи, электрически связанной с ним, при этом управляющий триггер связан с вторым генератором импульсов, а второй генератор импульсов электрически свя" зан с шаГовым электродвигателем.

В б 4
