Устройство для отделения тяжелых примесей от корнеклубнеплодов на гидротранспортере

Устройство для отделения тяжелых примесей от корнеклубнеплодов на гидротранспортере

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для улавливания и удаления примесей тяжелее воды и предназначено для отделения камней, песка и других тяжелых примесей от корнеклубнеплодов на гидротранспортере. Цель изобретения - повышение производительности и качества отделения примесей, а также повышение эксплуатационной надежности за счет равномерного распределения нагрузки на привод. Устройство для отделения тяжелых примесей от корнеклубнеплодов на гидротранспортере содержит вращающийся барабан 1 с установленными по спирали ребрами 2 и 3 и с закрепленными на обоих концах ковшами 4 и 6 для отвода примесей. Часть осевших тяжелых примесей отводится ковшами 6 на лоток 7, а другая часть примесей (как мелкие камни и песок, так и крупные камни) отводится соответственно ребрами 2 и 3 к ковшам 4 и выносится на отводной лоток 5. Витки 9 на обечайке 8, количество которых превышает количество ребер на барабане, обеспечивают быстрый отвод свеклы из устройства, предотвращения ее скопление и вывод вместе с примесями. Ковши 6 смещены относительно ковшей 4 на равные углы для равномерной нагрузки на привод. 1 з.п. ф-лы, 1 ил.

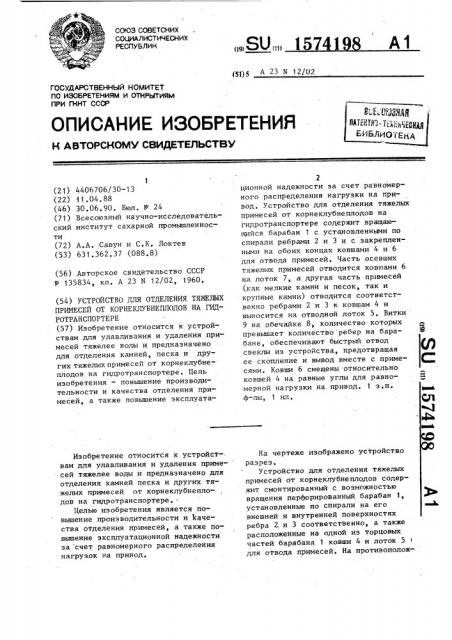

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК .

А1 (19) (11l (51)5 A 23 11 12/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

IÐ „;(,-. 11

NTEHTH.„ )БИБЛИ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4406706/30-13 (22) 11.04.88 (46) 30.06 ° 90. Бюл. ¹ 24 (71) Всесоюзный научно-исследовательский институт сахарной промышленности (72) A.À. Савун и С.К. Локтев (53) 631. 362. 37 (088,8) (56) Авторское свидетельство СССР

¹ 135834, кл. А 23 N 12/02, 1960. (54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ТЯЖЕЛЫХ

ПРИМЕСЕЙ ОТ КОРНЕКЛУБНЕПЛОДОВ HA ГИДРОТРАНСПОРТЕРЕ (57) Изобретение относится к устройствам для улавливания и удаления примесей тяжелее воды и предназначено для отделения камней, песка и других тяжелых примесей от корнеклубнеплодов на гидротранспортере. Цель изобретения — повышение производительности и качества отделения примесей, а также повышение эксплуатаИзобретение относится к устройствам для улавливания и удаления примесей тяжелее воды и предназначено для отделения камней песка и других тяжелых примесей от корнеклубнеплодов на гидротранспортере.Целью изобретения является повьппение производительности и качества отделения примесей, а также повьппение эксплуатационной надежности эа счет равномерного распределения нагрузок на привод.

2 ционной надежности за счет равномерного распределения нагрузки на привод. Устройство для отделения тяжелых примесей от корнеклубнеплодов на гидротранспортере содержит вращающийся барабан 1 с установленными по спирали ребрами 2 и 3 и с закрепленными на обоих концах ковшами 4 и 6 для отвода примесей. Часть осевших тяжелых примесей отводится ковшами 6 на лоток 7, а другая часть примесей (как мелкие камни и песок, так и крупные камни) отводится соответственно ребрами 2 и 3 к ковшам 4 и выносится на отводной лоток 5. Витки

9 на обечайке 8, количество которых превышает количество ребер на барабане, обеспечивают быстрый отвод свеклы из устройства, предотвращая ее скопление и вывод вместе с примесями. Ковши 6 смещены -относительно ковшей 4 на равные углы для равномерной нагрузки на привод. 1 з.п. ф-лы, 1 ил.

На чертеже изображено устройство разрез.

Устройство для отделения тяжелых примесей от корнеклубнеплодов содержит смонтированный с возможностью вращения пердюрированный барабан 1, установленные по спирали на его внешней и внутренней поверхностях ребра 2 и 3 соответственно, а также расположенные на одной из торцовых частей барабана 1 ковши 4 и лоток 5 для отвода примесей. На противополож1574198 . ной торцовой части барабана 1 установлены дополнительные ковши 6 и лоток 7 для отвода примесей.,На выходном конце барабана 1 смонтирована обечайка 8 с витками 9, укрепленными на ее внутренней поверхности. Обечайка 8 является продолжением барабана 1, при этом количество витков 8 превышает количество ребер на поверхности барабана 1. Ребра 2 и 3, установленные по спиради на внешней и внутренней поверхностях барабана

t, имеют одинаковый шаг и служат для пе.ремещения примесей к ковшам 4.

Ковши 6 могут быть смещены относительно ковшей 4 на равные углы для обеспечения равномерной нагрузки на привод.

Устройство работает следующим 2б .образом.

При поступлении свекловодяной смеси в барабан 1, монтированныи на расширенном участке желоба гидротран-. .спортера, скорость потока падает, Часть примесей осаждается в передней части расширенного участка желоба и выводится с помощью ковшей 6 на отЬодной лоток 7, Примеси, прошедшие вместе со свеклой дальше, осаждают ся внутри барабана 1. Мелкие камни и песок проходят через штампованное сито, из которого выполнен барабан, а крупные камни задерживаются на его внутренней поверхности. При вращении барабана 1 ребра 2 и 3 перемещают .соответственно крупные примеси, мелкие камни и песок к ковшам 4, которые, выгружают захваченные примеси в крайнем верхнем положении на лоток 5 цля отвода примесей. При вращении барабана 1 совместно с ним вращается обечайка 8, витки 9 которой выводят свеклу из устройства на гидротранспортер, Количество витков 9 на обечайке 8, превышающее количество ребер на барабане 1, обеспечивает быстрый вывод свеклы из устройства, предотвращая скопление ее внутри барабана и выбрасывание .ковшами 4 вместе с примесями.

Использование изобретения повышает производительность и качество отделения примесей благодаря установлению ковшей для отвода примесей на обеих торцовых частях барабана и. быстрому выводу свеклы из устройства, а таКже повышает эксплуатационную надежность за счет смещения ковшей, размещенных на противоположных торцовых частях, на равные углы.

Формула изобретения

1. Устройство для отделения тяжелых примесей от корнеклубнеплодов на гидротранспортере, содержащее смонтированный с возможностью вращения перфорированный барабан, оснащенный установленными по спирали íà его внешней и внутренней поверхностях ребрами и расположенными на одной из

его торцовых частей ковшами и лотком для отвода примесей, о т л и ч а— ю m, е е с я тем, что, с целью повышения производительности и качества отделения примесей, барабан снабжен дополнительными ковшами и лотком для отвода примесей, установленными на его противоположной торцовой части, г а -,àêæå смонтированной на его выходном конце обечайкой с витками, укрепленными на ее внутренней поверхности, при этом количество витков на обечайке превышает количество ребер на поверхности барабана.

2. Устройство по п. i о т л и— ч а ю щ е е с я тем, что, с целью повышения эксплуатационной надежности путем равномерного распределения нагрузок на привод, ковши, установленные на одной торцовой части барабана, смещены относительно ковшей, расположенных на противоположной торцовой части, на равные углы.

1574198

2 5

Составитель Т. Копылова

Техред Л.Сердюкова

Корректор Э.Лончакова

Редактор Н. Горват

Заказ. 1736 Тираж 507 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва,.Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
