Устройство для оперативного лечения искривлений позвоночника

Устройство для оперативного лечения искривлений позвоночника

Иллюстрации

Показать все

Реферат



Изобретение относится к области медицины, а именно к травматологии и ортопедии, в частности к устройствам оперативной коррекции сколиозов. Цель изобретения - обеспечение коррекции позвоночника в процессе роста больного путем обеспечения постоянного коррегирующего усилия. Устройство включает дистрактор 9, содержащий стержни с зубцами 1 и элементы фиксации 3 к гребню подвздошной кости и к позвоночнику. Дистрактор 9 выполнен в виде двух плоских упругих стержней с зубцами 1, имеющими остроугольную форму и расположенными на одной стороне стержня. Стержни расположены зубцами 1 навстречу друг другу, соединены подвижно с возможностью их сцепления и окружены биоинертной оболочкой 2. Элементы 3 фиксации выполнены съемными, расположены на свободных концах стержней и соединены с ними шарнирами 8, причем элемент 3 фиксации к позвоночнику выполнен в виде двух пластин 4 с шипами 5 и крючками 6 и с возможностью подвижного соединения между собой и жесткого крепления к позвоночнику, а элемент фиксации к подвздошной кости выполнен в виде П-образной пластины 10 с возможностью жесткого соединения с гребнем подвздошной кости. 1 ил.

А1 (И)5 А 61 F 2(60

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

6У"., 7ТЧ у

1 A TQ g f l ., 1, 9 (д „

"" ERA

ГОСУДМРСТВЕННЫЙ НОМИТЯТ

fO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

IlPH ГНИТ CCCP (21) 4410146/28-14 (22) 12.04.88 (46) 30,06,90, Бюл. У 24 (71) Центральный научно-исследовательский институт травматологии и ортопедии им, Н.Н,Приорова (72) О,А,Малахов и.В.Е,Цуканов (53) .615.472(088,8) (56) Авторское свидетельство СССР

11 1319841, кл. А 61 В 17/60, 1987, 1

2 (54) УСТРОЙСТВО ДЛЯ ОПЕРАТИВНОГО

ЛЕЧЕНИЯ HCKPHBJIEHHA ПОЗВОНОЧНИКА (57) Изобретение относится к области медицины, а именно к травматологии и ортопедии, в частности к устройствам оперативной коррекции сколиозов. Цель изобретения - обеспече" ние коррекции позвоночника в процессе роста больного путем обеспечения

1574220

1О

30 постоянного коррегирующего усилия, Устройство включает дистрактор 9, содержащий стержни с зубцами 1 и эле" менты 3 фиксации к гребню подвздошной кости и к позвоночнику, Дистрактор 9 выполнен в виде двух плоских упругих стержней с зубцами 1, имеющими остроугольную форму и располо женными на одной стороне стержня, Стержни расположены зубцами.1 навстречу друг другу, соединены подвижно с возможностью их сцепления и окружены биоинертной оболочкой 2.

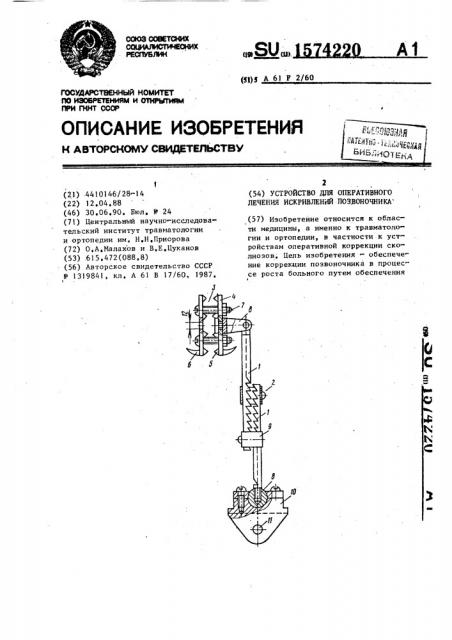

Изобретение относится к медицине, а именно к травматологии и ортопедии, в частности к устройствам оператив- ной коррекции сколиозов, Целью изобретения является обеспечение коррекции позвоночника в 25 процессе роста больного путем обеспечения постоянного коррегирующего усилия, На чертеже изображено устройство для оперативного лечения искривлений позвоночника, общий вид.

Устройство содержит два плоских упругих стержня с зубцами 1,биоинертную оболочку 2, элемент 3 фиксации к позвоночнику в виде пластин 4 с шипами 5 и крючками 6, соединенных между собой винтами 7, шарниры 8 в местах крепления дистрактора 9 к элементам фиксации 3 в верхнем и нижнем отделе позвоночника и элемент 40 фиксации к гребню подвздошной кости в виде П-образной пластины 1О,имею щей отверстие 11 для проведения шурупа (не показан). Пластина 4 имеет отверстие 12 для крепления-дополнительного фиксатора (не показан).

Устройство работает следуВщим образом.

После соответствующей обработки и ограничения операционного поля проводят линейные разрезы в проекции гребня подвздошной кости и в проекции нейтрального позвонка на вершине поясничной дуги искривления, скеле тируют гребень подвздошной кости и остистые отростки в области верхне го отдела поясничной дуги, Производят фиксацию П-образной пластины 10 на гребень подвздошной

Элементы 3 фиксации выполнены съемными, расположены на свободных концах стержней и соединены с ними шарнирами 8, причем элемент 3 фиксации к позвоночнику выполнен в виде двух пластин 4 с шипами 5 и крючками 6 и

1 воэможностью подвижного соединения между собой и жесткого крепления к позвоночнику, а элемент фиксации к подвздошной кости выполнен в виде

П-образной пластины 10 с возможностью жесткого соединения с гребнем подвздошной косФи, 1 ил, кости и вводят шуруп (не показан) в отверстие 11. Остистые отростки нейтрального и двух соседних позвонков зажимают между двумя пластинами 4 с шипами 5 при помощи винтов 7, при чем имеющиеся на пластинах крючки

6 заходят под поперечные отростки нижележащего позвонка, Затем между двумя разрезами формируют канал в мяг» ких тканях, проводят в него дистрактор.9, окруженный биоинертной оболоч" кой 2,и подсоединяют путем ввинчивания.в шарниры 8 верхнего и нижнего элементов фиксации, За верхний и нижний элементы фиксации цепляют крючки 6 наружного дистракционного устройства, снабженного динамометром, и производят раздвижение дистрактора.

9 до возникновения усилия, равного

400 Н, что является максимально допустимьп4 пределом нагрузки на костные элементы позвоночника, позволяющим избежать перелома, Наружное ди стракционное устройство снимают и раны над элементами фиксации послойно ушивают с оставлением устройства в теле больного, Накладывают гипсовый корсет со штаниной на бедро.

По истечении определенного времени (чаще 3-3 5 недели) гипсовый корсет рассекают и производят дозированное растяжение позвоночника на столе Антонова-Казьмина, ориентируясь по щелчкам дистрактора, до полного ис правления деформации и далее в процессе нарастания деформации при росте больного, Дозирование нагрузки на свяэочный аппарат позвоночника позволяет полностью исправить деформацию, что способствует улучшению

1574220 позвоночника в процессе роста Ьольного путеН обеспечения постоянного коррегирующего усилия, дистрактор выполнен в виде двух плоских упругих стержней, с зубцами, расположенными на одной стороне стержня, причем стержни расположены навстречу друг другу зубцами, соединены подвижно с воэможностью их сцепления.и покрыты биоинертной оболочкой, при этом элементы фиксации выполнены съемными, расположены на свободных концах стержней и соединены с ними шарнирно, элемент фиксации к позвоночнику выполнен в виде двух пластин с отверстиями, с шипами и крючками и .с возможностью подвижноro соединения между собой, а элемент фиксации к подвздошной кости выполнен в виде

П-образной пластины, положения спинного мозга и его кровоснабжения и активизации нейротрофических процессов в позвоночнике и окружающих его тканях, За счет исправления деформации позвоночника, происходящей дозированно, органы брюшной полости и грудной клетки адаптируются к новому положению, что значительно улучшает их функциональные способности, Формула изобретения

Устройство для оперативного лечения искривлений позвоночника, содержащее дистрактор в виде двух стержней с зубцами и элементы фиксации к позвоночнику и к гребню подвздошной кости, о т л и ч а ю щ е е с я тем, что, с целью обеспечения коррекции
