Реферат



Изобретение относится к лыжным креплениям и позволяет повысить эффективность передвижения посредством того, что оно имеет дополнительную изогнутую консольную пружинящую пластину 4, при этом пружинящие пластины 3 и 4 соединены с опорной плитой 2, свободный конец основной пластины 3 установлен с возможностью воздействия на ботинок, а свободный конец дополнительной пластины 4 - с возможностью воздействия на лыжу 1. 5 ил.

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (51)5 A 63 С 9/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П(НТ СССР

1 (21) 4418207/30 — 12 (22) 27. 04. 88 (46) 30.06. 90. Бюл. М 24 (75) Н.И.Иаксимов (53) 685. 363. 6 (088. 8) (56) Патент Франции Ф 2338720, кл. А 63 С 5/07, 1977. (54) ЛЬВННОЕ КРЕПЛЕНИЕ (57) Изобретение относится к лыжным креплениям и позволяет повысить эф2

Ьективнос ть передвижения пос редс твом того, что оно имеет дополнительную изогнутую консольную пружинящую пластину 4, при этом пружинящие пластины 3 и 4 соединены с опорной плитой 2, свободный конец основной пластины 3 установлен с воэможностью воздействия на ботинок, а свободный конец дополнительной пластины 4 — с возможностью воздействия на лыжу

5 ил.

1574235

Изобретение относится к лыжным креплениям.

Цель изобретения — опвышение эффективности передвижения.

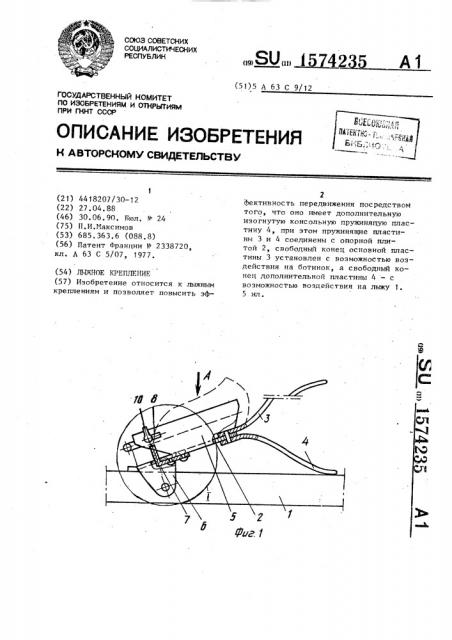

На фиг. 1 изображено лыжное крепление, вид сбоку; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - узел I на фиг. 1, конечная фаза толчка, остановка лыжника„ на фиг. 4 — вид Б 10 на фиг. 3; на фиг. 5 — вид В на фиг. 4, Лыжное крепление содержит шарнирно установленную на лыже 1 скобу с креплением для ботинка и опорную плиту 2 H основную изогнутую консольную пружинящую пластину 3, имеет дополнительную изогнутую консольную пружинящую пластину 4, при этом пружинящие пластины 3 и 4 соединены с опорной плитой 2, свободный конец основной пластины 3 установлен с возможностью воздействия на ботинке, а свободный конец дополнительной пластины 4 — с возможностью воздействия 25 на лыжу 1.

Скоба снабжена боковыми отгибами 5 крепежными отгибами 6 и фиксирующи"м ы йфтами 7, выполненными из .-образной пластинки, вертикальная полка которой установлена в пазу, а горизонтальная полка каждого штиф7 соединена с опорной плитой 2, . -апример приварена или .приклепана.

На одной щеке отгиба 6 выполнено отверстие, а на другой - отверстие с

35 пазом 8 для установки стопора 9, выполненного с отгибом 10, соответствующим пазу 8 одной из щек 5, На одном конце стопора 9 имеются крепежные отгибы 11 и 12, а на другом конце его — страхующий отгиб.

Лыжное крепление функционирует следующим образом.

Для установки стопора 9 на скобу . конец отгиба 10 проводят через круглое отверстие боковой щеки 5 до упора страхующего отгиба 13 в нее. Затем отжав отгиб 13 от стержня стопора 9 на величину зазора, обеспечивающего проход отгиба 13 ЧЕрез кромку щеки 5, проводят стопор 9 до упора отгиба 10 во в горую щеку 5. Совмещают отгиб 10 с отверстием и пазом 8 второй щеки 5,.проводят отгиб 10 через щеку

5 и разворачивают стопор 9 на 90". Для установки ботинка на скобу отгнб 10 стопора 9 выводят из щеки 5, совмещая отгиб 10 с пазом 8 в обратном порядке, устанавливают ботинок на опорную плиту 2, совместив со штифтами 7 пазы в подошве ботинка и фиксируют стопор 9 вышеопис анным образом.

При беге ботинок прижимает скобу к опорной плите 2 лыжи 1, а свободный конец пластины 3 скользит по подошве и приближается к концу пластины 4, тоже выпрямляющейся вследствие разворота опорной плиты 2, так как свободный конец пластины 4 упирается в лыжу 1. В конечной фазе толчка ботинок поворачивается относительно лыжи, а свободные концы пластин 3 и 4, выпрямляющихся при этом, подталкивают ботинок, усиливая толчок.

Формула изобретения

Лыжное крепление, содержащее установленную на лыже скобу с креплением для ботинка и опорной плитой, и основную изогнутую консольную пружинящую пластину, о .т л и ч а ющ е е с я тем, что, с целью повышения эффективности передвижения, оно имеет дополнительную изогнутую консольную пружинящую пластину, при этом пружинящие пластины соединены соответственно с верхней и нижней поверхностями заданной кромки опорной плиты, свободный конец основной пластины установлен с воэможностью воздействия на ботинок, а свободный конец дополнительной пластины с возможностью воздействия на лыжу.
