Реферат



Изобретение относится к области обогащения полезных ископаемых, в частности к конструкциям барабанных мельниц. Цель изобретения - снижение потерь мощности на трение в подшипниковых узлах опор корпуса и более эффективного использования рабочего объема мельницы. Барабанная мельница содержит загрузочное 1 и разгрузочное 3 приспособления, корпус 2, горизонтальную опору 4, измельчающий орган 5. Новым в мельнице является расчленение измельчающего органа на несколько частей, выполненных сопряженными между собой вдоль оси барабана с последовательным угловым смещением в направлении его вращения. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 02 С 17/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиа.г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1279666 (21) 4421195/31-33 (22) 06.05.88 (46) 30.06.90. Бюл. N 24 (71) Днепропетровский горный институт им, Артема (72) Д.К.Крюков, В.И,Кириченко, А.С.Бешта и В.Г.Мазусов (53) 621.926.5 (088.8) (56) Авторское свидетельство СССР

М 1279666, кл. В 02 С 17/10, 1985. (54) БАРАБАННАЯ МЕЛЬНИЦА (57) Изобретение относится к области обогащения полезных ископаемых, в частности к. Ж„;, 1574267 А2 конструкциям барабанных мельниц. Цель изобретения — снижение потерь мощности на трение в подшипниковых узлах опор корпуса и более эффективное использование рабочего объема мельницы. Барабанная мельница содержит загрузочное 1 и разгрузочное 3 приспособления, корпус 2, горизонтальную опору 4, измельчающий орган 5, Новым в мельнице является расчленение измельчающего органа на несколько частей, выполненных сопряженными между собой вдоль оси барабана с последовательным угловым смещением в направлении его вращения. 2 ил.

1574267

Формула изобретения

Составитель Н,Бибина

Техред M,Ìoðãåèòàë

Корректор Н.Ревская

Редактор А.Долинич

Заказ 1739 Тираж 509 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Изобретение относится к обогащению полезных ископаемых, в частности к барабанным мельницам мокрого и суxoro измельчения материалов, и является дополнительным к основному авт, св.

М 1279666.

Цель изобретения — снижение потерь мощности на трение в подшипниковых узлах опор барабана и более эффективного использования рабочего объема мельницы.

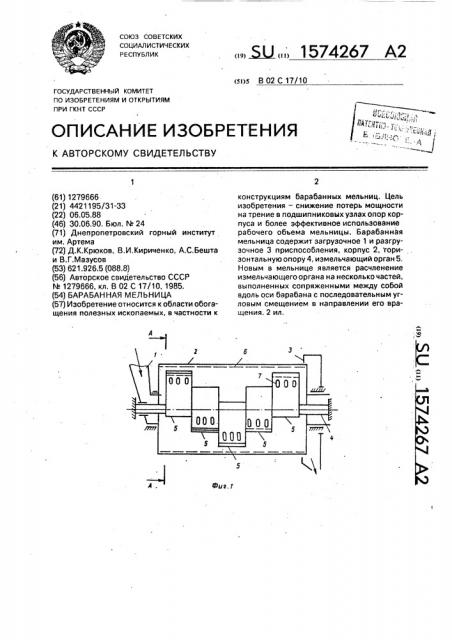

На фиг.1 представлена кинематическая схема мельницы; на фиг.2.— разрез А-А на фиг.1, Барабанная мельница содержит загрузочное приспособление 1, вращающийся корпус 2, разгрузочное приспособление 3.

Внутри корпуса расположены жестко закрепленные на горизонтальной опоре 4 измельчающий орган 5, состоящий из нескольких щитов, сопряженных между собой вдоль оси корпуса с последовательным одинаковым угловым смещением в направлении его вращения, при этом сумма всех углов смещения равна 360О, Корпус оснащен футеровкой 6. Измельчающий орган содержит продольные щели 7 и выступы 8.

Мельница работает следующим образом, Через загрузочное приспособление 1 измельчаемый материал загружается внутрь вращающегося со сверхкритической скоростью корпуса 2, внутренняя поверхность которого защищена футеровкой 6 и попадает в рабочие клинообразные зоны

5 между футеровкой 6 и частями измельчающего органа 5, где испытывает интенсивное обжатие с трением и измельчается. Функции и родольн ых щелей 7 и выступов 8 те же, что и в прототипе.

10 Увеличение количества участков измельчающего органа и их расположение внутри корпуса позволяет более эффективно использовать весь рабочий обьем мельницы, а также снизить потери мощности в

15 подшипниковых узлах опор корпуса.

Барабанная мельница по авт. св.

20 % 1279666, отличающаяся тем, что, с целью снижения потерь мощности на трение в подшипниковых узлах опор корпуса и более эффективного использования рабочего объема мельницы, измельчающий орган

25 снабжен дополнительными щитами, при:ем щиты сопряжены между собой вдоль оси корпуса с последовательным одинаковым угловым смещением в направлении его вращения, при этом сумма всех углов смещения
