Циклон
Иллюстрации
Реферат
Изобретение относится к устройствам сухой инерционной очистки топочных газов от твердых взвесей и позволяет увеличить эффективность очистки. Циклон содержит корпус с цилиндрическими 2 и 4, средней конической 3 частями и коническим сборником пыли 5, входной патрубок 1 и осевую выхлопную трубу 6 с раструбом 7. Увеличение эффективности достигается благодаря выполнению поверхности раструба в виде продольных гофр треугольного профиля с углом при вершине, равным 38 - 90°, и угловым шагом гофр 10 - 15°. 2 ил., 1 табл.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК (51)5 В04С500 512
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
1 (21) 4395285/31-26 (22) 22.03.88 (46) 30.06.90. Бюл. № 24 (71) Сибирский металлургический институт им. Серго Орджоникидзе (72) Г. И. Черныш и В. М. Павловец (53) 621.928.37 (088.8) (56) Патент США, № 2518084, кл. 55 — 339, 1944.
„„SU„„1574276 A 1
2 (54) ЦИ КЛОН (57) Изобретение относится к устройствам сухой инерционной очистки топочных газов от твердых взвесей и позволяет увеличить эффективность очистки. Циклон содержит корпус с цилиндрическими 2 и 4 средней конической 3 частями и коническим сборником пыли 5, входной патрубок 1 и осевую выхлопную трубу 6 с раструбом 7. Увеличение эффективности достигается благодаря выполнению поверхности раструба в виде продольных гофр треугольного профиля с углом при вершине, равным 38 — 90, и угловым шагом гофр 10 — 15 . 2 ил., 1 табл.
1574276
Эффективность пылеулавливания циклона, Х, при начальной запыленности потока, г/м
Угловой шаг гофр, град
Угол при вершине гофр град
0,1
1,0
51-56
50-54
49-50
15-10 38
15-10 65
15-10 90
Данные прототипа
30-31
30-33
31-34
65-72
70-71
58 — 71
35
Изобретение относится к устройствам сухой инерционной очистки газов от твердых взвесей и может быть использовано в различных отраслях промышленности, преимущественно для очистки топочных газов.
Цель изобретения — повышение эффективности очистки топочных газов.

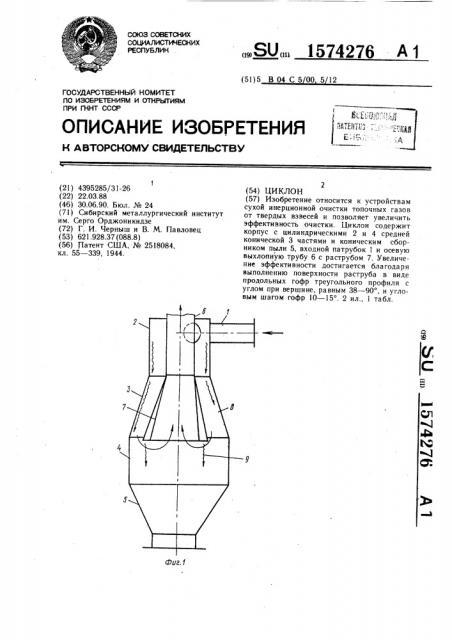

На фиг. 1 изображен циклон, вид сбоку; на фиг. 2 — выхлопная труба с раструбом.
Циклон содержит входной патрубок 1 для запыленного газа, который тангенциально прикреплен к верхней цилиндрической части корпуса, выполняющей роль завихрителя 2.
С завихрителем 2 соединена средняя часть 3 корпуса, выполненная в виде усеченного конуса, соединенного с нижней цилиндрической частью корпуса 4, заканчивающейся коническим пылесборником 5. По оси циклона расположена выхлопная труба 6, снабженная гофрированным раструбом 7 в форме усеченного конуса. Гофры выполнены треугольного профиля с углом при вершине у=38 — 90 и угловым шагом 10 — 15 . В циклоне имеется кольцевая полость 8.
Циклон работает следующим образом.
Запыленный поток газа от источника сжигания топлива со сравнительно высокой скоростью по входному патрубку 1 поступает тангенциально в завихритель 2, где происходит его закручивание, при этом наиболее тяжелая крупная пыль за счет центробежных сил сосредотачивается на внутренФормула изобретения
Циклон преимущественно для очистки топочных газов, содержащий корпус с верхней цилиндрической частью, средней — в виде усеченного расширяющегося вниз конуса, нижней — цилиндрической частью, соединенной с коническим пылесборником, осевую выхлопную трубу с раструбом в виде усеченного конуса, расположенным внутри ней поверхности завихрителя 2 и под действием гравитационных сил и тангенциально закрученного нисходящего потока транспортируется в среднюю часть 3. В кольцевой полости 8, образованной между средней частью 3 и раструбом 7 из-за увеличения площади проходного сечения, происходит снижение скорости потока. При этом твердые частицы пыли с малой плотностью под действием сил гравитации оседают вместе с крупными тяжелыми частицами на поверхность гофр раструба 7 и, скользя по ней,,опускаются в желоб между соседними гребнями гофр, окатываются и по желобамвпадинам скатываются с поверхности раструба 7 в виде ручьев 9. Очищенный поток газа, значительно снизив скорость в полости
8 и изменив направление, отводится в выхлопную трубу 6 также с малой скоростью, так как площадь сечения раструба 7 (нижнее основание) всегда больше площади сечения выхлопной трубы 6.
При использовании данного циклона для очистки топочных газов, образующихся при сжигании кузнецких углей марки ГР-6 в топках парагенератора типа «Энергия», эффек25 тивность пылеулавливания повысилась на
5 — 21О по сравнению с прототипом. Эффективность данного циклона в зависимости от угла при вершине гофр и начальной запыленности при плотности твердых выбросов (зола+сажа) 0,85 г/м представлена в таб30 лице. средней части корпуса, входной тангенциальный патрубок в верхней цилиндрической части, отличающийся тем, что, с целью повышения эффективности очистки, поверхность раструба выполнена в виде равномерно расположенных продольных гофр треугольного профиля с углом при вершине, равным 38 — 90, и угловым шагом гофр 10—
15 .
