Реферат



Изобретение относится к коммунальному машиностроению, в частности к машинам и оборудованию для чистки ковров. Цель изобретения - повышение качества чистки путем равномерного прижатия изделия к рабочей поверхности платформы. Устройство для фиксации ковровых изделий при чистке содержит платформу 1 на основании 2 машины для мойки и чистки ковровых изделий 15, средство фиксации в виде рамок 3 на держателях 4, струн 5, приводов 6 вертикального перемещения рамок, пружин 7 для струн 5, роликов 11 на держателях и шкивов 12 на рамках для струн. Имеется ленточный транспортер 14 для перемещения ковра в зону моечного агрегата 16. 4 ил.

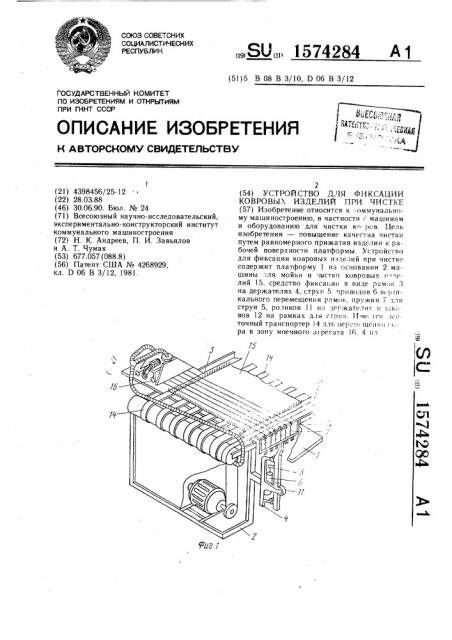

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1574284 А1 (51) 5 В 08 В 3/10, D 06 В 3/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ (с»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4398456/25-12 (22) 28.03.88 (46) 30.06.90. Бюл. № 24 (71) Всесоюзный научно-исследовательский, экспериментально-конструкторский институт коммунального машиностроения (72) Н. К. Андреев, Il. И. Завьялов и А. Т. Чумак (53) 677.057 (088.8) (56) Патент США № 4268929, кл. D 06 В 3/12, 1981.

2 (54) УСТРОЙСТВО Д»»Я ФИ КСАЦИИ

КОВРОВЫХ ИЗДЕЛИЙ ПРИ ЧИ СТКЕ (57) Изобретение относится к .оммунальному машиностроению, в частности» машинам и оборудованию для чистки ко .ров. Цель изобретения — повышение качества чистки путем равномерного прижатия изделия к рабочей поверхности платформы. Устройство для фиксации ковровых изделий при чистк» содержит платформу 1 на основании 2 машины .ля мойки и:iMcTKll ковровых и ",елий 15, средство фикса»;ии в виде рач >к 3 на держателях 4, стру» 5 чриводов 6 Ht (»Iикального переме»цения р".м» к, пружин 7:ьля струн 5, роликов 11 и» .»ержaтел>!х и ц;к;: вов 12 на рамках д.»я сrr»v!>. Иче. гся лс".точный транспортер 14 для пе1 с»1; ще» », с ра в зону моечного,»грегита 16. 4 пл

1574284

Изобретение относится к коммунальному машиностроению, в частности к оборудованию для чистки ковров.

Цель изобретения — повышение качества чистки путем равномерного прижатия из- 5 делия к рабочей поверхности платформы.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3— то же, вид в плане; на фиг. 4 — разрез А — А на фиг. 3.

Устройство для фиксации ковровых изделий при чистке содержит платформу 1, смонтированную на основании 2 машины для мойки и чистки ковровых изделий.

Имеется средство фиксации ковровых изделий, включающее прижимные элементы в виде рамок 3, установленных в вертикальных держателях 4, струны 5, привод 6 вертикального перемещения рамок 3, размещенных по противоположным сторонам платформы 1. Закрепление струн 5 к рамкам 3 осуществлено посредством пружин 7, каждая из которых имеет регулировочное устройство типа винта 8 и гайки 9.

Платформа 1 присоединена к основанию

2 элементами крепления 10, на вертикальных держателях 4 установлены ролики 11 25 для уменьшения потерь на трение, а рамки 3 имеют шкивы 12 для, струн 5. Выполнены в платформе 1 пазы 13 для ленточного транспортера 14, на котором подается ковер 15 в зону моечного агрегата 16 на машине для мойки и чистки ковровых изделий. Струны

5 выполнены из нержавеющей стали О 0,8— и 1,2 мм.

Устройство работает следующим образом.

Ковер 15 посредством ленточного транспортера 14 подается в зону моечного агрегата 16. При этом включаются приводы 6 на прижим после остановки транспортера 14.

Рамки 3, опускаясь вниз, равномерно фиксируют ковер 15 на рабочей поверхности платформы 1, исключая его задирание при всех операциях мойки, чистки и отсасывания моющих растворов. Затем агрегат 16 отводится в исходное положение и приводы включаются на подъем рамок 3 в роликах 11 держателей 4 для обеспечения дальнейшего перемещения ковра 15 транспортером 14.

Формула изобретения

Устройство для фиксации ковровых изделий при чистке, содержащее смонтированную на основании платформу с ленточным транспортером и средством фиксации коврового изделия, включающим прижимные элементы, размещенные в зоне моечного агрегата, отличающееся тем, что, с целью повышения качества чистки путем равномерного прижатия изделия к рабочей поверхности платформы, оно имеет установленные на основании вертикальные держатели с роликами, прижимные элементы выполнены в виде рамок с подпружиненными струнами, при этом рамки размещены по противоположным сторонам платформы с возможностью вертикального возвратнопоступательного перемещения в роликах посредством привода.
