Стенд для заливки литейных форм

Стенд для заливки литейных форм

Иллюстрации

Показать все

Реферат



Изобретение относится к литейному производству, в частности к устройствам для заливки литейных форм. Цель изобретения - повышение эксплуатационной надежности. Стенд состоит из рамы 1, ковша 2, стационарной аварийной емкости 6 и дополнительной аварийной емкости 3, установленной на направляющих 10. На направляющих установлен стопор 11. К дополнительной аварийной емкости 3 прикреплен желоб 5. 3 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН щ)5 В 22 Р 41/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOIVlV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4446426/23-02 (22) 17.05.88 (46) 30.06.90. Бюл. М 24 (71) Краматорский научно-исследовательский и проектно-технологический институт машиностроения (72) М.Я.Бровман, В.Х.Римен, А.Г.Муханов и F.À.Алесенко (53) 62) .746.32(088.8) (56) Патент Японии )"- 61-7053, кл. В 22 D 41/06, 1 986.

Авторское свидетельство ЧССР !! 23I 049, кл. В 22 4! /! 2, 1978.

„„Я0„„1574362 А 1

2 (54) СТЕНД ДЛЯ ЗАЛИВКИ ЛИТЕЙНЫХ ФОРМ (57) Изобретение относится к литейному производству, в частности к устpoAcòíàì для заливки литейных форм.

Цель изобретения — повышение эксплу— атационной надежности. 6тенд состоит из рамы 1, ковша 2, стационарной аварийной емкости 6 и дополнительной аварийной емкости 3, установленной на направляющих 1 О. На направляющих установлен стопор 11 . К дополнительной аварийной емкости 3 прикреплен желоб 5. 3 з и ф лы, 2 ил.

1574362

Изобретение относится к литейному производству, в частности к устройствам для заливки литейных Форм, Цель изобретения — повышение экс5 плуатационной надежности.

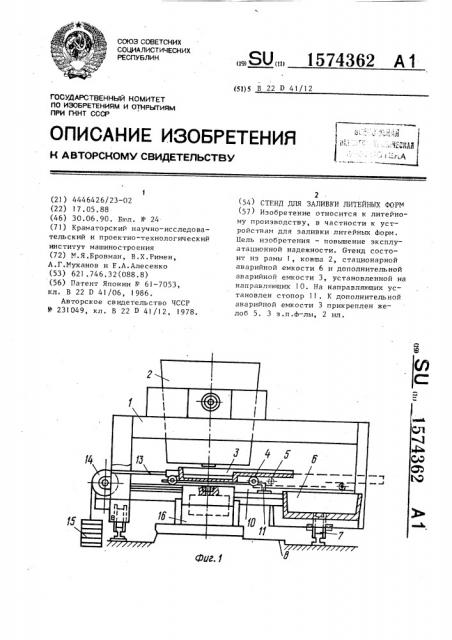

На Фиг, 1 показан стенд, общий вид, разрез; на Фиг. 2 — то же, вид сверху.

Стенд состоит иэ сварной рамы 1, на которую устанавливают ковш 2 с жидким металлом. Стенд включает дополнительную аварийнук емкость 3 на колесах 4 с желобом 5 и .стационарную аварийную емкость 6. Стенд установлен на колесах 7 и соединен с приводом 8 для перемещения его по рельсам 9. На направляющих 1 0 размещены стопоры 11. По направляющим 1 0 перемещается дополнительная аварийная 2р емкость 3 посредством привода 12 или каната 13, частично охватываю" щего барабан 14. На конце каната прикреплен груз 15. Стенд обеспечивает заливку жидкого металла в Формы 25

16.

Устройство работает следующим образом.

При перемещении рамы 1 обеспечивается подача к требуемому участку заливки формы ковша 2. Дополнительная аварийная емкость 3 при нормальной работе занимает положение (показано на фиг. 1 пунктиром) над стационарной аварийной емкость б, Стопор

11 удерживает от перемещения емкость

3 по направляющим 10. При возникновении аварийной ситуации стопор 11 утапливается и включается привод 12, который обеспечивает совместно с при- 40 водом от барабана 14 и грузами 15 перемещение дополнительной аварийной емкости 3, которая движется по направляющим 1 0 до упора и занимает положение над формами.16. Жидкий металл по- 45 падает в аварийную подвижную емкость

3, а если он весь в ней не помещается, то через желоб 5 переливается в стационарную аварийную емкость 6..При- вод емкости 3 может быть осуществлен при полном отсутствии энергии (обесточивании) за счет потенциальной энергии грузов 15, которые, опускаясь, вращают. барабан 14 и канатами 13 перемещают емкость 3 в положение приемки плавки. Этому может способствовать также расположение направляющих 1 0 под углом к горизонтальной плоскости.

Предлагаемый стенд позволяет повысить эксплуатационную надежность и технику безопасности.

Формула изобретения

1. Стенд для заливки литейных форм, содержащий подвижную раму с приводом перемещения и стационарную аварийную емкость для жидкого металла, о т л ич а ю шийся тем, что, с целью повышения эксплуатационной надежности и техники безопасности, он снабжен направляющими, закрепленными на подвижной раме, и дополнительной аварийной емкостьк с приводом ее перемещения, установленной на направляющихе

2. Стенд по п. 1, о т л и ч а юшийся тем, что дополнительная аварийная емкость снабжена желобом, закрепленным со стороны стационарной аварийной емкости.

3. Стенд по пп ° 1 и 2, о т л и— ч а ю шийся тем, что он снабжен стопорами, установленными на направляющих и выполненными в виде Молодок с электромагнитами.

4. Стенд по пп.1-3, о т л и ч а юm и и с я тем, что один из приводов дополнительной аварийной емкости выполнен в виде груза, связанного гибкой связью с дополнительной аварийной емкостью.

1574362

Составитель Н. Чернышев

Техред M,Дидык Корректор Н.Король

Редактор Y.Петрова

Заказ 1744 Тираж 621 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, И-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r, Ужгород, ул. Гагарина, 101
