Экстрактор эндопротеза пищевода

Экстрактор эндопротеза пищевода

Иллюстрации

Показать все

Реферат



Изобретение относится к области медицины, а именно к инструментам, применяемым в хирургии пищеварительного тракта. Целью изобретения является снижение травматичности при удалении эндопротеза пищевода. Экстрактор имеет трубчатый корпус 1 с тягой 7, рукояткой 3 на одном конце, и сухарик 4 с цангой 6 на другом. Через эндоскоп в просвет эндопротеза вводят экстрактор, рукоятку 3 поворачивают, цанга 6 расширяется и плотно фиксирует эндопротез изнутри. Удерживая рукоятку 3, извлекают экстрактор с эндопротезом. 1 ил.

СОЮЗ СОНЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК щ) g А 61 В 17/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4412296/28-14 (22) 18,04.88 (46) 30.06.90. Бкл. ¹ 24 (71) Алтайский государственный медицинский институт им. Ленинского комсомола (72) В.И.Оскретков, A.È,Øåëü, К.Л.Флат и В.Ф.Тротт (53) 615.475(088,8) (56) 11атент ФРГ № 3427128, кл. А 61 В 12/ОО, 1986. (54) ЭКСТРАКТОР Э11ЛОПРОТЕЗА ПИЩЕВОДА (57) Изобретение относится к области

ÄÄSUÄÄ 1574500 А1 медицины, а именно к инструментам, применяемым в хирургии пищеварительного тракта. Целью изобретения является снижение травматичности при удалении эндопротезапищевода.Экстрактор имеет трубчатый корпус 1 с тягой 7,рукояткой 3 на одном конце и сухарик 4 с цангой 6 — на другом. Через эндоскоп в просвет эндопротеза вводят экстрактор, рукоятку 3 поворачивают, цанга

Ь расширяется и плотно Аиксирует эндопротез изнутри. Удерживая рукоятку

3, извлекают экстрактор с эндопротезом. 1 ил.

1574500

Составитель И.Колтунов

Редактор М.Недолуженко Техред М.Ходанич Корректор М.Кучерявая

Заказ 1751 Тираж 547 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина, 101

Изобретение относится к медицине, а именно к инструментам, применяемым в жрургии пищеварительного тракта.

Цель изобретения — снижение травматичности при удалении эндопротеза пищевода.

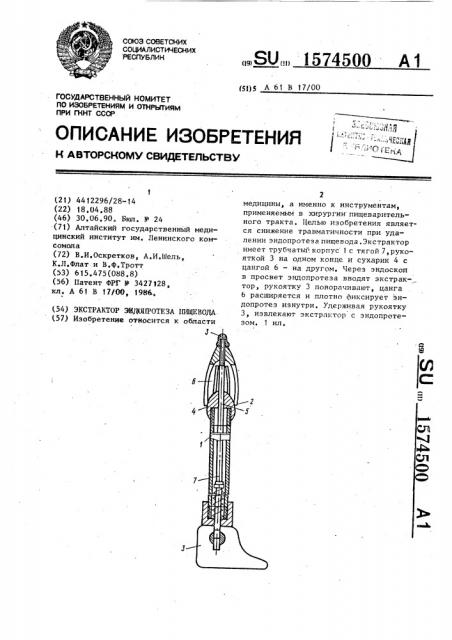

На чертеже изображен экстрактор, общий вид.

Экстрактор имеет трубчатый корпус

1 с рабочей головкой 2 на одном конце и рукояткой 3 на другом, головка выполнена в виде овального сухарика

4 со сквозным отверстием 5, на котором с возможностью продольного перемещения установлена коническая цанга б, внутри корпуса установлена подпружиненная тяга 7, установленная с возможностью взаимодействия с цангой и рукояткой.

Экстрактор применяют следующим образом.

Процедуру удаления эндопротеза пищевода выполняют под эндотрахеальным наркозом с помощью бронхоэзофагоскопа (не показана), который вводят в пищевод до головного конца эндопротеза. Осматривают его положение, просвет и состояние слизистой пищевода, затем через эндоскоп в просвет эндопротеза вводят рабочую головку 2 экстрактора с таким расчетом, чтобы цанга 6 отстояла от края эндопротеза не.менее, чем на 1520 мм с тем, чтобы обеспечить надежное крепление экстрактора. Рукоятку 3 поворачивают до упора, при этом цанга 6 расширяется и плотно фиксируется к эндопротезу изнутри, Удерли" вая рукоятку 3, извлекают бронхоэзофагоскоп и эндопротез пищевода.

15 Формула изобретения

Экстрактор эндопротеза пищевода, содержащий трубчатый корпус с рабочей головкой на одном конце и рукояткой на другом, отличающийся тем, что, с целью снижения травматичности при удалении эндопротеза пищевода, рабочая головка выполнена в виде овального сухарика со сквозным отверстием, на котором с возможностью продольного перемещения установлена коническая цанга, внутри корпуса размещена подпружиненная тяга, установленная с возможностью взаимодействия с цангой и рукояткой.
