Трубопровод для гидротранспорта сыпучих материалов

Трубопровод для гидротранспорта сыпучих материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к трубопроводному транспорту. Цель изобретения - повышение срока службы. Трубопровод содержит установленные в нижней части трубы 1 и попарно распределенные по ее длине перегородки 2, которые выполнены решетчатыми. Проходное сечение ячеек первой по ходу потока перегородки 2 увеличивается от ее концов к центру, а второй равно проходному сечению центральных ячеек первой перегородки 2. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) щ) В 65 а 53/52

>Ъ |! у с» «i, p 1 -j ) - с ..

«..

«.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

rlO ИЗОБРЕТЕНИЯМ И OTHPbITHRM

ПРИ ГННТ СССР (21) 4351437/31-11 (22) 18.11.87 (46) 30.06.90. Бюл. М 24 (71) Ярославский политехнический институт (72) A.È. Ахременко, Н.А. Мухин и Ю.С. Кашенков (53) 621.867.8(088.8) (56) Авторское свидетельство СССР .

V 1370034, кл. В 65 G 53/52, 1986.

J (54) ТРУЬОПРОВОД ДЛЯ ГИДРОТРАНСПОРТА

СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к трубопроводному транспорту. Цель изобретения - повышение срока службы. Трубопровод содержит установленные в нижней части трубы 1 и попарно распределенные по ее длине перегородки 2, которые выполнены решетчатыми. Проходное сечение ячеек первой по ходу потока перегородки 2 увеличивается от ее концов к центру, а второй равно проходному сечению центральных ячеек первой перегородки 2. 2 ил.

1574515 рабочее сечение труоопровода приобретает овальную форму, интенсифицирующую процесс перемешивания в потоке и, следовательно, повышающую его несущую способность. Особенности протекания .несущего потока через сдвоенные перегородки 2 обуславливают равномерность и непрерывность

Формирования защитного слоя по всей длине трубы.

Формула изобретения

Устройство работает следующим образом.

При подаче гидросмеси в трубу 1 часть транспортируемого материала задерживается перегородками 2 и выпадает в осадок, предохраняющий ее нижнюю часть от износа. Одновременно

Составитель Г. Киселева

Техред JI.Сердюкова Корректор Т. Палий, Редактор И. Недолуженко

Заказ 1752 Тираж 653 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

1роизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,10!

Изобретение относится к трубопроводному транспорту, а именно к трубо проводу для гидротранспорта сыпучих материалов.

Цель изобретения - повышение срока службы.

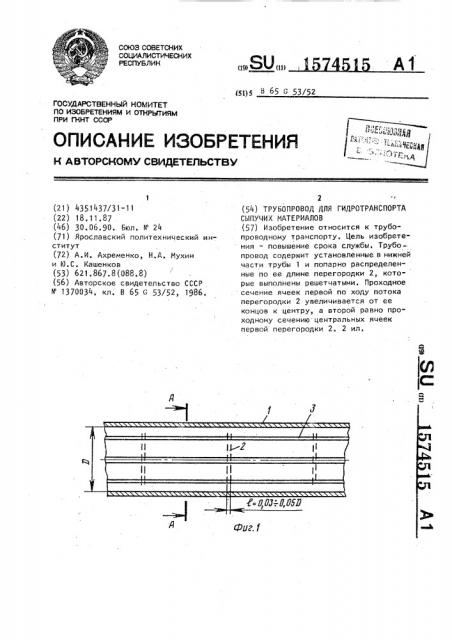

На ф .г. 1 представлен трубопровод, вид сверху, разрез; на фиг. 2 - разрез

А-А на Фиг. 1;

Трубопровод состоит из трубы 1 и поперечные перегородки 2 в виде спаренных решеток, расположенных друг от друга на расстоянии 0,03-0,05 диаметра трубы, жестко смонтированных (посредством сварки или др.) на полосах или прутках 3, вставляемых в нижнюю часть трубы и скрепляемых с ее стенками.,При этом размер отверстий центральной части первой решетки немного больше размера ее пери ферийных отверстий и равен размеру отверстий второй решетки.

Трубопровод для гидротранспорта сыпучих материалов, содержащий цилиндрическую трубу, в нижней части которой закреплены поперечные перегородки с вогнутой верхней кромкой

20 для придания овальной формы проходному сечению, попарно распределенные вдоль трубы, о т л и ч а ю щ и й— с я тем, что, с целью повышения срока службы, перегородки выполнены

25 решетчатыми, при этом первая в паре, по ходу потока перегородка выполнена с проходным сечением ячеек, увеличивающимся от ее концов к центру, а вторая - c проходным сечением ячеек, 30 равным проходному сечению центральных ячеек первой перегородки.
