Комплексы сульфатаалюминия с производными этаноламина в качестве дубителей натуральных кож

Комплексы сульфатаалюминия с производными этаноламина в качестве дубителей натуральных кож

Иллюстрации

Показать все

Реферат



Изобретение касается комплексных органических веществ, в частности комплексов AL<SB POS="POST">2</SB>(SO<SB POS="POST">4</SB>)<SB POS="POST">3</SB> с производными этаноламина общей формулы [(H<SB POS="POST">2</SB>O)<SB POS="POST">5</SB>AL...N(R)<SB POS="POST">3-N</SB>-(C<SB POS="POST">2</SB>H<SB POS="POST">4</SB>-OH)<SB POS="POST">N</SB>...AL(H<SB POS="POST">2</SB>O)<SB POS="POST">M</SB>]<SP POS="POST">6+.</SP>3SO<SP POS="POST">2-</SP>, где: а) R=H

N=1

M=5

б) R=H

N=2

M=4

в) R=(CH<SB POS="POST">2</SB>)<SB POS="POST">2</SB>-OH

N = 2

M = 4, которые могут найти применение в качестве дубителей натуральных кож. Цель изобретения - создание более эффективных дубителей этого класса. Синтез ведут реакцией AL<SB POS="POST">2</SB>(SO<SB POS="POST">4</SB>)<SB POS="POST">3</SB><SP POS="POST">.</SP>18H<SB POS="POST">2</SB>O и соответствующего производного этаноламина в воде с последующим отделением воды под вакуумом. Выход,%

потеря массы,% (при °С): а) 99

41,6 (450)

б) 99

44 (440)

в) 98,0

47,4 (465). Новые дубители могут быть использованы как самостоятельно, так и в сочетании с хромовыми солями, причем в последнем случае значительно сокращается расход хрома. При этом кожа получается мягкая и эластичная, что позволяет использовать ее для верха обуви. 4 табл.

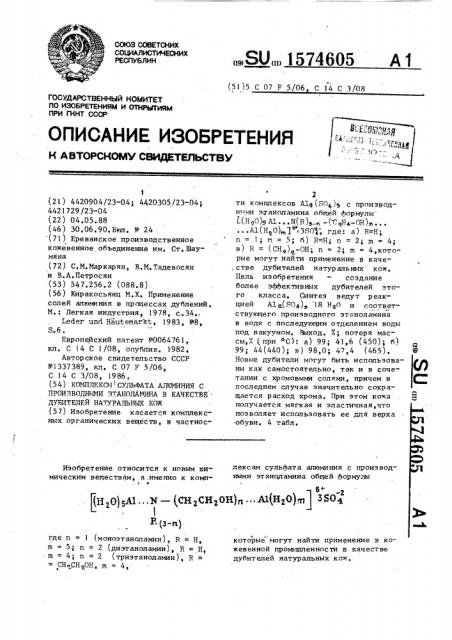

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ф $, fP.1 Ц р

r J, /

f

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ с е

6+

Б 0 Ц...N — СН2CHqGH П" !

Р- (3-n) ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1. (21 ) 4420904/23-04; 4420305/23-04;

4421729/23-04 (22) 04 ° 05.88 (46) 30.06.90.Вюл. II 24(71) Ереванское производственное кожевенное объединение им. Ст, mayмяна (72) С.М.Маркарян, В.М,Тадевосян и В.А.Петросян (53) 547.256.2 (088.8) (56) Киракосьянц М,Х, Применение солей алюминия в процессах дублений, М,: Легкая индустрия, 1978, с.34.

Ьейег ипй Heutemarkt, 1983, Р8, S.6, Европейский патент 10064761, кл. С 14 С 1/08, опублик. 1982.

Авторское свидетельство СССР

N 1337389, кл. С 07 F 5/06, С 14 С 3/08, 1986. (54) КОМПЛЕКСЫ1СУЛЬФАТА АЛЮМИНИЯ С

ПРОИЗВОДНЫМИ ЭТАНОЛАМИНА В КАЧЕСТВЕ

ДУБИТЕЛЕA НАТУРАЛЬНЫХ КОЖ (57) Изобретение касается комплексных органических веществ, в частносИзобретение относится к новым химическим веществам, а,именно к компгде n = 1 (моноэтаноламин), R = H, m = 5; n = 2 (диэтаноламин), R = Н, m = 4; n = 2 (триэтаноламин), R =

СНпСН @0H m -- 4, „.,SU„„1574605 А 1 (51)5 С 07 F 5/06 С 14 С 3/08

2 ти комплексов Alp(БО )э с производными эуаноламина общей формулы (н,о) ы...и(в),„-(С,,н4.-ОН) ... ...А1(Н О) 1 ЗЛО, где: а). R=H

n=,I;m=5; б) RH; n=2;m=4; в) R = (СН ) -ОН; n = 2; m 4,которые могут найти применение в каче, стве дубителей натуральных кож.

Цель изобретения — создание более эффективных дубителей этого класс а, Синт es ведут р еакцией А1а(ЯО ) 18 НрО и соответствующего производного этаноламина в воде с последующим отделением воды под вакуумом. Выход. Х; потеря массы,У, (при "С): а) 99; 41,6 (450); б)

99; 44(440); в) 98,0; 47,4 (465).

Новые дубители могут быть использованы как самостоятельно, так и в сочетании с хромовыми солями, причем в последнем случае значительно сокращается расход хрома. При этом кока получается мягкая и эластичная,что позволяет использовать ее для верха обуви. 4 табл. лексам сульфата алюминия с производными этансдамина общей формулы которые могут найти применение в кожевенной промьштленности в качестве дубнтелей натуральных кож, 1574605

Цель изобретения — создание более эффективных по сравнению с изнестными дубителей натуральных кож, JI р и м е р 1, Комплекс сульфата алюминия с этанолаьжном (комплекс I) получают следующим обр азом. . 166,6 r (0,25 моль) Аl (БО ) х х 18 Н О, содержащего 0,5 грамм-атома алюминия, растворяют в 0,6 л Н О 10 и при температуре 20+2 0 по каплям при перемешивании добавляют 15,25 r (0,25 моль) этаноламина,растворенного в 0,1 л JJ O, Перемешивание продолжают до полного растворения образо- 15 вавшегося комплекса, Дпя выделения комплекса несвязанную воду удаляют под вакуумом, Полученный комплекс высушивают над хлористым кальцием при комнатной температуре до постоян- 20 ного веса. Исчерпынающее удаление ад" сорбированного этаноламина и несвязанной ноды проводят путем экстрагиронания этанолом с дальнейшим высушиванием комппекса под вакуумом 25

10 . мм рт.ст. при 30-35 С.

Выход комплекса: Х 144,3 r (99,0 %)

Вычислено,%: С 4,11; Н 4,63;

И 2,40; Al 9,26.

Найдено, : С 4,20; Н 4,60; И 2,31;

Al 9,47.

II р и м е р 2. Комплекс сульфата алюминия с диэтаноламином (комплекс

II ) получают следующим о бр азом.

166,6 r (0,25 моль) А1 (БО4,) х х 18 J 0, содержащего 0,5 грамм-атома алюминия, растворяют н 0,6 л Н О и при комнатной температуре (20 -" 2@С) по каплям при перемешинании добавляют 26,25 r (0,25 моль) диэтаноламина, растворенного в 0 2 л

НеО, Перемешивание продолжают до полного растворения образовавшегося комплекса, Дпя выделения комплекса 45 несвязанную с комплексом воду удаляют под вакуумом. Полученный комплекс высушивают над хлористым кальцием при комнатной температуре до постоянного веса.

Исчерпывающее удаление адсорбированного диэтаноламина и несвязанной воды проводят путем экстрагирования этанолом с дальнейшим высушиванием комплекса под вакуумом 10 з мм рт.ст, при 30-35 С.

Выход комплекса I I 150, 7 г (99 . ) .

Вычислено, : С 7,88; Н 4,76;

И 2,29, Аl 8,86.

Найдено,%: С 8,00; Н 4,84; N 2,37;

Al 9,03.

Пример 3. Комплекс сульфата алюминия с триэтаноламином (комплекс IIT) получают следующим образом.

166,6 r (0,25 моль) А1 (БО ) х х 18 НаО содержащего 0,5 грамм-атома алюминия„растворяют в 0,6 л НО и при температуре 20+2 С по каплям при перемешивании добавляют 37,3 r. (0,25 моль ) триэтаноламина,растворенного в 0,2 л Н,ф. Перемешивание продолжают до полного растворения образовавшеrося комплекса.Для выделения комплекса несвязанную воду удаляют под вакуумом. Полученный комплекс высушивают над хлористым кальцием при комйатной температуре до постоянного веса. Исчерпывающее удаление адсорбированного триэтаноламина и несвязанной воды проводят путем экстрагирования этанолом с дальнейшим высушиванием комплекса под вакуумом 10 мм рг.ст. при 30—

35 С, Выход 98,0%, Вычислено,%: C 11,00; Н 5,05;

И 2 14; А3 825, СьНзз О аА1 8 Р

Найдено,7: Г 11,25; Н 5„39;

N 2,31; Аl 8,40.

В HJ(-спектрах исследуемых комплексов Х, IT и 1II обнаруживаются широкие полосы поглощения при 2900

3650 см ", характерные дпя сильно ассоциированных OH и NH<, 11Н групп, которые указывают на образование хелатных комплексов алюминия, Кроме того, в образующихся .комплексах I, II u III сохраняются нсе основные частоты, относящиеся к деформационным колебаниям лигандовэтаноламинов и соли (область 900—

1110 см 1100-1200 см ).

Спектры ЯМР- Н растнорон этанолQMHHQB и комплексов т II и I1I сняты на спектрометре IJ". HLA 3H

497/100 МГц/ в !Og0 при комнатной темпер атуре.

Химические сдвиги измерены относительно внутреннего стандарта третбутанола и приведены в табл.1.

Данные таблицы подтверждают образование комплексов I II и III, в результате чего происходят сдвиги сигналов метиленоных групп в сторону слабого поля, 5 157

Согласно данным деривятогряАии комплекс I теряет при 450ос 41,6 своей массы, что приблизительно соответствует 10 молекулам НоО и одной молекуле этаноламина (41,347. теоретический). Комплекс II при 440 С теряет 44,07 своей массы, что приблизительно соответствует 9 молекулам

Н<О и одной молекуле диэтаноламина (43,847 теоретический) . Комплекс III теряет при 465 С 47,47 своей массы, что приблизительно соответствует 9 молекулам Н О и одной молекуле триэтяноламина (47,67, теоретический) .

После этого наступает некоторая стабилизация потерь массы для комплексов до 750 С. Выше 750 С происходит интенсивное разложение продуктов.

Пример 4. После пикеля 500 r голья, полученного по типовой методике из сырья крупного рогатого скота, свинины или козлины, подвергают обработке в растворе, содержащем 25 г (57,) NaCl, при ж. к, = 1,0 (жидкостной коэААициент ) в течение ЗО мин при С = 20+2 С, После удаления солевого раствор я в бар абян добавляют дубящий раствор — 71 5 r комплекса

I в 470 мл воды (на 100 мас.ч. голья

14,3 мас.ч. комплекса, что соответствует расходу 2,5 от массы голья, считая на А1 0 g) .рН раствора регулируют постепенным добавлением NaHCO после 5 ч от начала процесса дубления.

Продолжительность дубления комплексом 12 ч, рН 3,7-4,0, ж.к, = 1,0, температура 20 ? С. После обработки определяют некоторые свойства кожи.

Полученные данные приведены в табл.2.

Дальнейшие процессы и операции проводят по типовой методике.

Пример 5, После пикеля 500 г голья, полученного по типовой методике из сырья крупного рогатого скота, свинины или козлины, обрабатывают

f аналогично примеру 4 с той разницей, что в качестве дубящего агента вместо комплекса 7 берут смесь 83 г основного сульАата алюминия (на

100 мас,ч. голья 16,6 мас,ч. сульАята алюминия, что соответствует расходу 2,57. от массы голья, считая на

А1еОэ) и 7,6 г зтаноламина (на

100 мас. ч. голья 1, 52 мас, ч. этаноламина) ..

Пример 6. После пикеля 500 г голья, полученного по типовой методи4605

55 ке из сырья крупного рогатого скота, свинины или козлины, обрабатывают аналогично примеру 4 с той разницей, что комплекс Т берут в количестве

14,3 г (2,86 мяс.ч. на 100 мас.ч. голья, т.е. 0,57, от массы голья,считая на AlqOg), .и дубят 3 ч. 8атем в барабан добавляют хромовый экстракт в капичестве 33,3 мп (1,0 мас.ч. от веса голья, считая на Cr О ) и продолжают дубление в течение 9 ч.

Общая продолжительность дубления

12 ч. рН дубильного раствора после добавления хромового экстракта поддерживается гидрокарбонатом натрия равным 4,0.

Пример 7 ° После пикеля 500 г голья, полученного по типовой методике из сырья крупного рогатого скота, свинины или козлины, обрабатывают аналогично примеру 6 с той разницей, что вместо комплекса I берут раствор 16,6 г основного сульАата алюминия в 490 мл воды (3,3 мас.ч. на

100 мас.ч. голья, что соответствует расходу 0,5 мяс.ч. от массы гапья, считая на А1 0э) и 1,5 r этаноламина (на 100 мас.ч. голья О,З мас.ч. этаноламина ) .

H р и м е р 8. После пикеля 500 г голья, полученного по типовой методике из сырья крупного рогатого скота, свинины или козлины, обрабатывают аналогично примеру 7 с тои разницей, что при дублении не используют этаноламин.

Пример 9 (по прототипу). После пикеля 500 г гапья, полученного по типовой методике из сырья козлины, подвергают обработке в растворе,содержащем 25 г (57) NaC1 при ж, к, 1,0 в течение 30 мин при температуре 20 2 С. После удаления солевого раствора в барабан добавляют дубящий раствор — !5,5 г комплекса сульАата алюминия с гексаметилендиамином,р астВореННого в 460 мл Н<О на 100 мас.ч. голья 3,1 мас.ч. комплекса, что соответствует расходу 0,57 от массы голья, считая на А1 0з (полученное согласно прототипу). После 3-часового дубления в барабан добавляют хромовый экстракт в количестве 33,3 мл (количество Сг О в экстракте

150 г/л, что соответствует 1,0 мяс.ч. от веса голья, считая на Сг Оэ), и продолжают дубление в течение 9 ч.

Общая продолжительность дубления

1574605

12 ч. рН дубильного раствора после добавления хромового экстракта поддерживают гидрокарбонатом натрия р авным 4, 0-4, 2 .

Пример 10 (по прототипу).

После пикеля 500 г голья, полученного по типовой методике из сырья козлины, обрабатывают аналогично примеру 9 с той разницей, что вместо 10 комплекса сульфата алюминия с гексаметилендиамином берут раствор 16,6 r сульфата алюминия в 490 мл воды (3,3 мас.ч. на 100 мас.ч. голья,что соответствует расходу 0,5 мяс.ч. от 15 массы голья, считая на Al

2,9 r гексаметилендиамина на

100 мас.ч. голья 0,58 мас.ч. гексаметилендиамина).

Пример 11, После пикеля 500 r 20 голья, полученного по типовой методике из сырья крупного рогатого скота, .:винины или козлины, подвергают обра- . ботке в растворе, содержащем 25 г 5X) NaC1 при ж. к, = . 1,0 в течение

30 мин при 20+7 C. После удаления солевого раствора в барабан добавляют дубящий раствор — 74,5 г комплекса ХТ (на 100 мас.ч. голья 14,9 мас.ч. комплекса II, что соответствует рас- 30 ходу ?,5 от массы голья, .считая на

А1 0э) в 470 мл I A; рН раствора регулируют постепенным добавлением

NaHCO> после 5 ч от начала процесса дубления, 35

Продолжительность дубления комплексом 12 ч, рН З,7-4,0, ж,к. = 1,О, температура 20 ? С, После обработки определяют некоторые свойства кожи. Полученные дан- 40 ные приведены в табл.3..

Дальнейшие процессы и операции проводят по типовой методике.

Пример 12. После пикеля

500 г голья, полученного по типовой 45 методике из сырья крупного рогатого скота, свинины или козлины, обрабатывают аналогично примеру 11 с той разницей, что в качестве дубящего агента вместо комплекса II берут раствор 83 г основного сульфата алюминия (на 100 мас,ч. голья 16,6 мас.ч. сульфата алюминия, что соответствует расходу 7,5Я от массы голья, считая на A1 0 ) в 460 мл воды и 13,1 г диэтаноламина (на 100 мас.ч. голья

2,6? мас.ч. диэтаноламина) .

Пример 13., После .пикеля 500 r голья, полученного по типовой методике из сырья крупного рогатого ско" та, свинины или козлины, обрабатывают аналогично примеру 11 с той разницей, что комплекс II берут в количестве 15 r (3,0 мас.ч. на 100 мас.ч, голья, т. е. 0,5Х от массы голья,считая на AlqOg) и дубят 3 ч. . 1атем в барабан добавляют Хромовый экстракт в количестве ЗЗ мл (количество Cr 0> в хромовом экстракте 150 г/л, что соответствует 1,0 мас.ч. от веса голья, считая на Cr<0>) и продолжают дубпе— ние в течение 9 ч. Общая продолжительность дубления 12 ч. рН дубильного раствора после добавления хромового экстракта попдерживают гидрокарбонатом натрия равным 4,0.

Пример 14. После пикеля 500 r голья, полученного по типовой методике из сырья крупного рогатого скота, свинины или козлины, обрабатывают аналогично примеру 13 с той разницей, что вместо комплекса ТТ берут раствор 16,6 r основного суль*ата алюминия в 490 мп воды (3,3 мас.ч. на

100 мас.ч. голья, что соответствует расходу 0,5 мас.ч. от массы голья, считая на A1 0 ) и 2,6 г диэтаноламина (на 00 мас.ч. голья 0,52 мас.ч. диэт аноламина ) .

Пример 15. После пикеля 500 г голья, полученного по типовой методике из сырья крупного рогатого скота, свинины или козлины, обрабатывают аналогично примеру 14 с разницей,что при дублении не используют диэтаноламин.

Пример 16. После пикеля 500 г голья, полученного по типовой методике из сырья крупного рогатого скота, свинины или козлины, подвергают обработке в растворе, содержащем 25 г (51) NaC1, при ж.к.. = 1,0 в течение 30 мин, при t = 20+? C. После удаления солевого раствора в барабан добавляют дуб ящий раствор — RO r комплекса III в 470 мя воды (на

100 мас.ч. голья 16,0 мас.ч. комп— лекса, что соответствует расходу

2,51 от массы голья, считая на

Alg0y); рН раствора регулируют постепенным добавлением NaHCOg после

5 ч от начала процесса дубления, f

Продолжительность дубления комплексом 12 ч, рН = 3,7 — 4,0, ж.к. — 1,0, темпер атура ? О ? Г.

1574605

После обработки определялись некоторые свойства кожи. Полученные данные приведены в табл.4, Дальнейшие процессы и операции проводят по типовой методике.

Пример 17. После пикеля

500 г голья, полученного по типовой методике из сырья крупного рогатого скота, свинины или козлины, обрабатывают аналогично примеру 16 с той разницей, что в качестве дубящего агента вместо комплекса ITT берут раствор 83 r основного сульфата алюминия в 460 мп воды (на 1ОО мас,ч. голья, 16,6 мас.ч. сульфата алюминия, что соответствует расходу ?,5У. от массы голья, считая >ra Al<0g) и

18,65 r триэтаноламина (на 100 мас,ч.. голья 3,73 мас,ч. триэтаноламина) .

Пример 18, После пикеля

500 г голья, полученного по типовой методике из сырья крупного рогатого скота, свинины или козлины, обрабатывают аналогично примеру 16 с той разницей, что комплекс TII берут в количестве 16 г (3,2 мас.ч. на

100 мас.ч. голья, т. е. 0,5Õ от массы голья, считая на А1о0э), дубят

3 ч. Затем в барабан добавляют хромовый экстракт в количестве 33,3 мп (с одержание C r <0 ?? ???????????????? ?????????? ???????? 150 ??>

1,0 мас.ч, от веса голья, считая на

Сг О ) и продолжают дубление в тече- ние 9 ч. Общая продолжительность дубления 12 ч. рН дубильного раство-2 ((К 0} goal ...N — (CHgCHgOH}n...А1(Н О}щ ЗЯО

+ (3-n) R--СН CH ОН, m = 4, 45 в качестве дубителей натуральных кож, где n = 1{йоноэтаноламин), R — Н, m = 5; n = 2(диэтаноламин)., R — Н, m = 4; п = 2(триэтаноламин), ра после добавления хромового экстра та поддерживают гидрокарбонатом натрия равным 4,0.

Пример 19. После пикеля 500 r голья, папученного по типовой методике из сырья крупного рогатого скота, свинины или козлины, обрабатывают аналогично примеру 18 с той разницей, что вместо комппекса III берут раст вор 16,6 г основного сульфата алюми-ния в 490 мп воды (.3,3 мас.ч, на

100 мас.ч. голья, что соответствует расходу 0,57 от массы голья, считая на А3дОз) и 3,? г триэтаноламина (на 1ОО мас.ч. голья 0,74 мас.ч. триэтаноламина)..

Пример 20, После пикеля

500 r голья, папученного по типовой методике из сырья крупного рогатого скота, свинины или козлины, обрабать1вают аналогично примеру 19, с той разницей, что в дублении не исполь25 зуют триэтаноламин. таким обр азом, и споль зование предлагаемого способа позволит значительно сократить расход алюминиевых и хромовых дубителей и обеспе30 чить улучшение качества кожи, которую можно использовать для изготовления верха обуви.

Формулаизобретения

Комплексы сульфата алюминия с производными этаноламина общей формулы

1574605

Таблиц а

Химические сдвиги ).м.д. ) протонов Втаноламинов и комплексов

Т, II и Ш в 8<0 относительно третбутанола б СН 0 о СН0 Соотношение и нтенсивностей

Соединение еб )8

Н 1)1-ГН2-ГН2-OH

2,66 2,52

1 > 1 о(Р Н

О-г

f(H О) А1 ° ° . NH9-СН -СН -О-А1(Н20) J ЗБ

Комплекс I

3,08

2,74

3,78 а

СН2- СН7 — ОН

" C4 г) — СН 2 — СН2 — ОН

3,68 1

Е н

СН -СН;О, Г (Н20) 5А1-- NII А1(Ч20)9 3304

8 /

Сн — Сй — Он

3,24 3,88 1 : 1

Комплекс IIа

СН2 СН2 ОН ,б а. )I н- Сн,— Сн,— он 1, б ))

СН,— СН,— ОН

Ig P Н

Сн,-СН,-О, (Н20)5А1--И вЂ” СН2 Сиг О--А1(нгО)9 ЗП06

Сн — — Он р>

Комплекс III

I: I

Сн",-З,22

C» +n-: 1:г:З

-З,94

Сн -З,48

0(Теблице2

Херектеристике коя после обреботкм в присутствии комплекса Т

Предел прочное" тн Il)> H рестяяении,МПе

ОтноспПрииерм соглесно

Вид гольевого полуфебриката се> С

Соотионенне оксилов нетеплое в дубителе, убчщий состев

Содеряение оксидов нетеплое. в кока, I

-часоея вллтельное удлинение прн реэ рыве,Х оемость, Х

A3p0 а Cr>)0 g

А140ь Cra0э опнсеКомплекс CA с ЭА

Гмесь САс ЭА

Кд>)плене СА с

ЭА и ХА

Смесь СА с

ЭА и ХЭ

CA и ХЭ

Койплекс СА н ЭА

Смесь СА с ЭА

Комплекс СА с

ЭА и ХЭ

Смесь СА с ЭА и Х3

СА и ХЭ

Комплек9 CA с ЭА

Смесь СА с ЭА

Комплекб СА с

ЭАи ХЭ

Смесь СА с ЭА и ХЭ

СА и ХЭ

Комплекс СА с ГМДА

Смесь СА с ГМДА

Комплекс СА с

ГМДА н ХЭ

Комплекс CA c

ГМДА и ХЭ

Смесь СА с ГМДА и

Бычине нлн еловке (двоеное голье) 71

6,1

6,0

7. 5

2>5

22,5

22,4

88 32

90 . 30

1,0

0,5

135 58

22,0

2,1

Свинина

0;5

0,5

2,5

2 ° 5

2,0

I б

7,0

6,8

9l

88

73

1,0

1,0

141 55

l 88 42

151 40

155 42

21 >4

18,0

18,2

18,4

3,1

2,1

1,0

1,0

1,,0

2 ° 3

2,2

1 >7

7,6

7,5

116

74, 74

0,5

0>5

0,5

2,5

2,5

20,5

20,0

)6,5

17>0

17>1

4,0

4,0

2,5

)64 64

l 72 62

248 46

165 46

178 40

Коэлине

190 80

192 78

327 54

37

4 ° I

4 ° I

2,8

I >0

1,0

1,0

117

117

108

0 5

0,5

0,5

2,5

?>5

19,8

19,6

16,0

17>l

I 7>0

2>3

2,2

1,9

8,3

8,2

Коэлнне (прототип) 9

ХЭ . IO.115

3,3

5,0

0>8

2,3 бб

294 74

315 74

25,2

),0

1,0

111

110.

2,0

1>9

0,5

Q,5

3,1

3,0

I7,0

)6 7

П р и н е ч е ы н е. CA - сульфет епн>е>ння! X3 " 7>ромовнб экстракт; ЭА — этвнолемнн; П)ДА — гексеметиленпиении, 13

1574605

Т а бл и ц а Э

Характеристика ков после обработки в присутствии комплекса II

Дубяций состав

Вид голье вого по л plieepH ката

Примеры соглаеио описанию

Соотиовение оксидов металлоя в дубителе,Х

2-часе ввя вп одермяине оксидь етвллов в коке, иосиельиое для иеии в н pe9pM ,Х редел

ep o v e e e тя при растя е ппп, Ип а гоемкость,Х

Агпоi

Al eO, Сга09

22,8 82

21,4 RO

2,5

2,5

6,2

6,0

71

Бычина или ялоока (деоеиое голье) 2 1,2

0,5

2,1

3,1

133

),О

0,5

О 5.

2,5

2,5

91

88

72

2,2

1,6

6,9

6,7

Э,2

2,1

21,0

18,0

18,3

18,2

188

145

58

42

I 0 о

Свнпипв

20,0

163

0,5

110

1 15

2,Э

4,0

I9,8

16,5

t7,8

17,2

46

44

166

248

170

0,5

0,5

2 ° 5

2,S

I I 5

74

4,1

2,5

2,2

l 7

7,7

7,6

1i0

t,O

Ко9лина

2,2

2,1

l,9

8,3

8,2

4,1

4,1

2 ° 8

20,1

20,0

16,0

17,1

l7,0

I 85

188

Э27

78

78

54

37

О 5

0,5

Опэ

2,S

2,5

l i0

I,D

l iO

117

116

108

К09лн ив (прототип) CA с ГИДА с ГИЛА

CA с ЩПА

0,8

1 15

2,3

5,0 3,3

25,2

I I I

1 I0

CA c ГИЛА

9 с ГИДА и Хэ IO

0 5

0,5

1 О, li0

2,0

1,9

294

3I5

74

3,1

Э,О

17,0

16,7 г ек с аме типе ндиампи. лица4

П р и м е ч а и и e. CA — сульфат алюминия! ХЭ " хромовый экстракт; ЛЗА — диэтяиолямнн; ГИЛАI таб

Характеристика коя после обработки в присутствии комплекса III

Вид, Дубяюий состав гольеПримеры сог лясво

Соотиошеиие оксидов Т я, С металлов в дубителе, Х

Содеряаиие оксидов металлов в коме, l

2-часовая влагоем" кость, Т

Предел прочиости при растякеиин,И в

Относительное удли некие

ПРИ РВ9РЫве, ваго пол уфабриописа

Al,О Э Сг О, катя

7l

6,6

6,6

21,7

21,9

Бычи иа или яловка (двоеwe голье) GA с ТЗА с ТЭА

CA с ТЭА

l6

7.,5

7. 5

32

18

Э,2

0,5

1,0

2,3

21i2

129

58 с ТЭА

19

16 I 7 !

19

l6

17

1R

19

1,0

1 i0

3,2

2,1

I 33

188 !

168

174

248

163

327

Свинина

СА с ТЭЛ с ТЗА

CA с ТЭА и ХЭ с ТЭЛН ХЭ

t,0

I,0

I,О

4,3

4,2

2,5

Коэлииа

СА с ТЭА с ТЭЛ

СА с ТЭА и ХЭ с ГЭА и ХЭ

)i0

1,0

1,0

4,3

4,2

2,8

Коэлина (прототип) и

СА с ГИДА с ГИДЛ

СЛ с ГИЛА

2,Э

О,8

lI5

5,0

3,3

25, 2

9 0,5

I0 0,5

СА с ГИДА с ГИДА и ХЭ

294

315

liO . 1ll

1,0 110

2,0

I ° 9

Э,i

3,0

f7,D

16,7

74

Примечание,СА-сльфата у люмипия; ХЭ вЂ” хромовый экстракт, ТЭА " триэтаиопямии! ГНЛА - гексяметилеидмамии.

Составитель 0.Смирнова

Редактор А.Маковская Техред A.Kðàâ÷óê Корректор В. Кабапий

Заказ 1 756 тираж 306 Под пи с но е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

Комплекс

Смесь СЛ

Комплект и ХЭ

Смесь СА

ХЭ

САи ХЭ

Комплекс

Смесь СА

Комплекс и ХЭ

Смесь CA

H ХЭ

Сеи ХЭ

Ко мил ек с

Смесь СА

Комплекс и ХЭ

Смесь СА

ГА н ХЭ

Комплекс

Смеси СА

Комтплекс и ХЭ

Комплекс и ХЭ

Смесь CA

Комплекс

Смесь CA

Комплекс и ХЭ

Смесь CA и ХЭ

САН ХЭ

Комплекс

Смесь CA

Комплекс

Смесь СЛ .СА и ХЭ

Комплекс

Смесь СА

Комплекс

Смесь CA

СА и ХЭ

Комплекс

Смесь СА

Комплекс и ХЭ

Ко миле к.с и ХЭ

Смесь СА

СА с ДЭА с ЛЭА 12

СА с ДЭА

13 с ДЭА

l4

I5

СЛ с ДЭЛ с ДЭА 12

СЛ с ДЭА

l3 с ДЭА

l4

I5

СА с ДЭА II с ДЭА 12

CA с ДЭЛ

13 с ДЭА и ХЭ 14

0,5

0,5

2,5

2п5

0,5

0,5

0,5

2,5

2 ° 5

0,5

0,5

0,5

2,5

2,5

92

88

73

72

1 17

116

117

I I6 108

2,3

l,6

7,1

7,0

2,2

2,2

1,7

8,0

8,0

2,2

2,1

t,9

8,3

R,2

20,7

18,0

18,2

18,0

2I,D

20,2

16,5

17,7

17,5

20,4

19,9

16,0

l7, l

17,0

58

42

58

59

46

42

78

54

37
