Реферат



Изобретение относится к доменному производству. Цель изобретения - повышение надежности в работе и экономия кокса путем повышения равномерности окружного распределения шихты . В случае кострения шихтового материала в разгрузочном отверстии 3 воронки 1 посредством дифференциального привода 7 производят рассогласование вращения зубчатых венцов 6 и 4. Элемент 2 перекрытия разгрузочного отверстия 3 проворачивается относительно него и увеличивает сечения для прохода шихты. Цель изобретения достигается более гибким регулированием расхода шихты. 2 ил.

СОЮЗ COSETCHHX

РЕСПУБЛИН

А1

09) (И) (щу С 21 В 7/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4348159/31-02 (22) 22 ° 12,87 (46) 30 ° 06.90. Бюл. М- 24 (7 1) Донецкий политехнический институт (72) С.И.Аввакумов, B,А,Сидоров, В.И,Исаенко, Г.С.Зозуля, В.С.Дегтярев и О.В.Лаврентьев (53) 669,162.215.244,4(088.8) (56) 11атент США - 3926289, кл. В 65 С 11/12, 1976. (54) РАСПРЕДЕЛИТЕЛЬ ШИХТЫ ЗАГРУЗОЧ-

НОГО УСТРОЙСТВА ДОМЕННОЙ ПЕЧИ (57) Изобретение относится к домен2 ному производству. Цель изобретенияповышение надежности н работе и экономия кокса путем повьппения равномерности окру:кного распределения шихты.

В случае кострения шихтового материала в разгрузочном отверстии 3 воронки 1 посредством дифференциального привода 7 производят рассогласование вращения зубчатых венцов 6 и 4, Элемент 2 перекрытия разгрузочного отверстия 3 проворачивается относительно него и увеличивает. сечения для прохода шихты. Цель изобретения достигается более гибким регулированием расхода шнхты. 3 ил, 1574637

1 5

Изобретение относится к черной металлургии, в частности к устройствам, обеспечивающим распределение шихтовых материалов по окружности колошника доменной печи, Цель изобретения — повышение надежности работы и экономия кокса . путем повышения равномерности окружного распределения шихты, 10

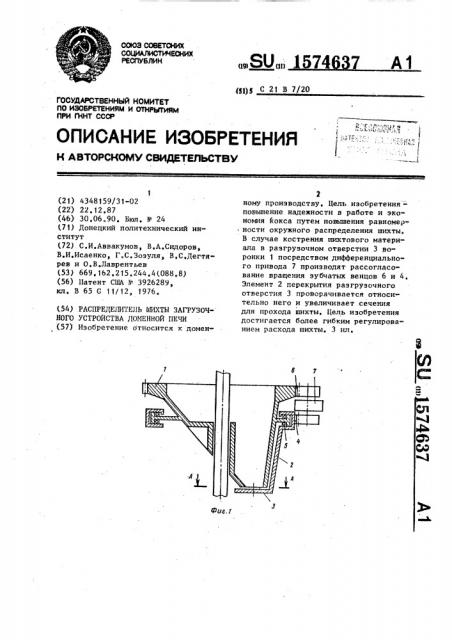

На фиг, 1 представлен распределитель шихты, общий вид на фиг. 2— разрез А-А на фиг. 1; на фиг. 3— кинематическая схема дифференциального привода.

Распределитель шихты содержит по, воротную воронку 1, элемент 2 перекрытия разгрузочного отверстия 3, снабженный зубчатым венцом 4 и смонтированный на воронке 1 с помощью подшипника 5, Воронка 1 опирается на ролики (не показаны) и имеет зубчатый венец 6. Зубчатые венцы 4 и 6 кинематически, связаны между собой, например, дифференциальным приводом 7, Дифференциальный привод 7 состоит иэ двух электродвигателей 8 и 9 и дифференциального редуктора 10 (фиг, 2), Дифференциальный редуктор 10 выполнен в виде вала 11, на который насажены зубчатое колесо 12 и зубчатая шестерня 13. Зубчатое колесо 12 входит в зацепление со сдвоенным ко-.

35 лесом 25. Зубчатая шестерня 13 находится в зацеплении с зубчатым колесом 14, которое насажено на вал 15.

На вал 15 также насажена коническая шестерня 16, которая входит в зацеп- 40 ление с коническим зубчатым колесом

17. Коническое зубчатое колесо 17 находится на одном валу с зубчатым колесом 18, входящим в зацепление с зубчатым венцом 4 элемента перекрытия.

Распределитель шихты работает следующим образом.

Перед поступлением шихтовых материалов перемещением элемента 2 перекрытия на подшипнике 5 относи50 тельно воронки 1 устанавливают тре-. буемое проходное сечение разгрузоч.ного. отверстия 3 в зависимости от вида материала и объема порции. При этом распределитель шихты работает 55 (вращается) непрерывно или на заданные углы (по станциям). Движение передается от кинематической связи, выполненной, например, в виде дифф ренциального привода, синхронно на зубчатый венец 6 воронки 1 и зубчатый венец 4 элемента 2 перекрытия.

Оба зубчатых венца вращаются с одинаковой частотой в одном направлении.

В случае кострения материала в разгрузочном отверстии воронки 1 зубчатые венцы 4 и 6 при помощи, например, дифференциального привода 7 вращаются в противоположных направлениях с различной угловой скоростью.

В результате происходит смещение элемента 2 перекрытия относительно воронки 1, максимально увеличиваетсясечение разгрузочного отверстия 3 и материал ссыпается, т,е. ликвидируется кострение материала.

Для плавного регулирования расхода шихты через разгрузочное отверстие 3 зубчатый венец 6 воронки 1 и зубчатый венец 4 элемента 2 перекрытия вращаются с различной, незначительно отличающейся, угловой скоростью, что позволяет плавно регулировать площадь сечения разгрузочного отверстия 3.

Дифференциальный привод работает в трех режимах.

В первом режиме электродвигатель 8 вращает зубчатые шестерни 18 и 29 с одинаковой частотой вращения, что достигается путем подбора передаточных отношений зубчатых зацеплений и дифференциала. Электродвигатель 8 приводит в движение зубчатое зацепление 13-14, от которого через вал

15 передается вращение на коническое зацепление 16-17 и на колесо 18 (зубчатую шестерню вращения воронки).

Через зубчатое колесо 12 вращение передается на сдвоенное зубчатое колесо 25, которое вращает конические зубчатые колеса 23 и 24, В свою очередь, конические зубчатые колеса 23 и 24 приводят в движение водило 22, От водила 22 вращение передается валу 26, который связан с коническим зацеплением 27-28 и шестерней 29 (зубчатая шестерня вращения элемента перекрытия).

Во втором режиме работают оба электродвигателя 8 и 9. При работе электродвигателя 8 привод работает так же, как и в первом режиме, При включении электродвигателя 9 приводится в движение зубчатая шестерня

20, которая вращает сдвоенное зубча5 157463 тое колесо 21. За счет разности угло= вых скоростей сдвоенных зубчатых ко-. лес 25 и 21 изменяется угловая скорость вала 26 и достигается опережающее перемещение элемента перекры

5 тия по отношению к воронке. Увеличение скорости вращения зубчатого ко" леса 29 по отношению к зубчатому колесу 18 приводит к плавному изменению площади поперечного сечения разгрузочного отверстия 3, В третьем режиме работает электродвигатель 8, а электродвигатель 9 включен на реверс. За счет этого достигается значительная разность угловых скоростей сдвоенных зубчатых колес 25 и 21. При этом вал 26 вращается в сторону, противоположную вращению вала 15, достигается резкое 2g увеличение площади поперечного сечения разгрузочного отверстия 3 и исключается кострение материаца, Использование изобретения позволяет повысить надежность распредели- 25

7 6 теля шнхты в работе и обеспечивает экономию кокса за счет более гибкого управления расходом шихты из поворотной воронки. формула из обретения

Распределитель шихты загрузочного устройства доменной печи, содержащий поворотную воронку с зубчатым венцом, установленный под ней с воэможностью вращения элемент перекрытия выходного отверстия воронки, отличающийся тем, что, с целью повышения надежности работы и экономии кокса путем повышения равномерности окружного распределения шихты, он снабжен дифференциальным механизмом, содержащим привод и зубчатые венцы, смонтированные на воронке и элементе перекрытия ее выходного отверстия, при этом нижняя часть элемента перекрытия выходного отверстия воронки выполнена глухой, Фиг. 2
