Скважинный профилемер

Скважинный профилемер

Иллюстрации

Показать все

Реферат



Изобретение относится к исследованию скважин. Цель - повышение надежности. Устройство содержит корпус 1, пружины-лыжи 2, постоянный кольцевой магнит 3, укрепленный на втулке 4, подвижный контакт 7, резистивный элемент 8, источник 9 тока, регистрирующий блок 10. Для достижения цели устройство имеет цилиндрический диамагнитный стержень 5 с проточными углублениями 6 по образующей. Подвижный контакт 7 выполнен в виде стальных шариков, а резистивный элемент 8 в виде бифилярной обмотки, укрепленной на поверхности стержня 5. Шарики 7 установлены внутри закрытых каналов, образованных углублениями 6 и обмоткой резистивного элемента 8. При изменении диаметра скважины магнит 3 скользит вдоль корпуса 1 и удерживает в одной плоскости все контакты 6. Последние прижимаются к внутренней поверхности витков обмотки элемента 8. Сопротивление в цепи регистрируется блоком 10. Последний указывает на величину диаметра скважины. Применение устройства позволяет проводить замеры при повышенных температурах в скважине. 2 ил.

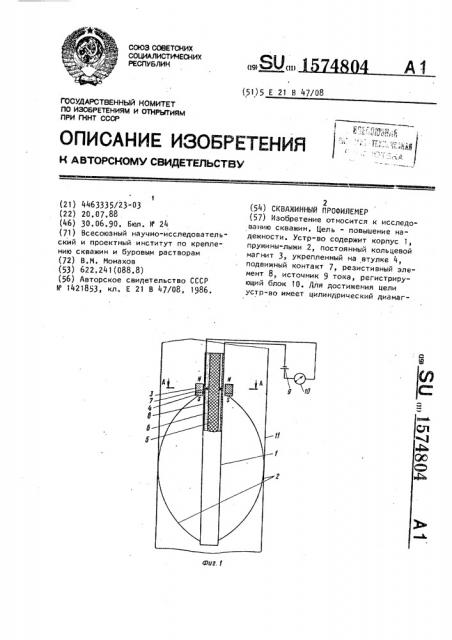

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И), 1 (51) 5 Е 21 В 47/08

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР.(21) 4463335/23-03 (22) 20.07.88 (46) 30.06.90, Бюл. М 24 (71) Всесоюзный научно-исследовательский и проектный институт по креплению скважин и буровым растворам (72) В.М. Монаков (53) 622.241(088.8) (56) Авторское свидетельство СССР

И 1421853, кл. Е 21 В 47/08, 1986.

2 (54) СКВАжИННЫИ ПРОфИЛЕМЕР (57) Изобретение относится к исследованию скважин. Цель - повышение надежности. Устр-во содержит корпус 1, пружины-лыжи 2, постоянный кольцевой магнит 3„ укрепленный на втулке 4, подвижный контакт 7, резистивный элемент 8, источник 9 тока, регистрирующий блок 10. Для достижения цели устр-во имеет цилиндрический диамаг1".7-;804 нитный стержень 5 с проточными у лублениями 6 по оЬразующей. Подвижный контакт 7 выполнен в виде стальных шариков, а резистивный элемент 8 Е> виде бифилярной обмотки, укрепленной на поверхности стержня 5. Шарики 7 установлены внутри закрытых каналов, образованных углублениями 6 и обмоткой резистивного элемента 8. При изменении диаметра скважины магнит 3

Изобретение относится к устройствам для изучения технического состояния скважин методами кавернометрии и профилеметpv

Целью изобретенля является повышение надежности.

На фиг. 1 представлена конструкция профилемера; на фиг. 2 - увеличенное сечение профилемера в зоне подвижных контактов.

Скнаиинный профилемер содер>«<.т корпус 1, пру»<инь>-лыжи 2,. постоянный магнит 3 на кольце.вой втулке 4, установленной на конце пружин-лыж 2,. цилиндрический стержень из диэлектрического и диамагнитного материала с г<роточными уг.публениями 6 по обра:зующей подви»алые контакты 7, вь<полненные ve магнито- и электропронодного материала в виде шарико", эезистивный элеме>п 8, намо<анный бифилярно снизу вверх на стержне 5, при чем выводы резистинного элемента 8 образуют замкнутую электрическую цепь с источником 9 пи..-ания и записывающим блоком 10. Пружины-лыжи 2 выполнены с возможностью взаимодействия со стенками обсадной трубы 11 скважины., Постоянныл кольцевой мс>гниi 3 укреп .пен над втулкой >>. Второ"; конец пружин-лыж 2 закреплен неподвижно к корпусу 1.

Витки резистивного зпемента 8 и углуЬления 6 образуют закрытые ка50 налы, н которых размещены контактышарики 7 с возможностью перемещения в углублениях 6 и контактиронания с нитками резистинного элемента 8. Элемент 8 гокрыт тонким изоляционным материалом, который отсутствует внутри за крыт ы;, ка налов. Корпус 1 выполнен из немагнитного материала„цисло скользит вдоль корпуса 1 и удерживает н одной плоскости все контакты 6.

Последние прижимаются к внутренней поверхности витков обмотки элемента 8.

Сопротивление в цепи регистрируется блоком 10. Последний указывает на величину диаметра скважины. Применение устр-ва позволяет проводить замеры при повышенных температурах в скважине. 2 ил.

1 углублений 6 может быть любым: от од" ного и более.

Устройство работает следующим обра зом, При перемещении профилемера по стенкам обсадной — ðóáû 11 пружинь>-лыжи 2 отслеживают профиль ствола скважины, Изменен e профиля ствола скважины либо распрямляет пружины-лыжи 2 (суженле ствола), либо радиус лзгиба поужин-.лыж 2 уменьшается (расширение ствола),, При этом изменение радиуса изгиба пружин-ль>ж 2 передается подвижной втулке 4 с постсяннь>м кольцевым магнитом 3. Кольцевой магнит 3 удерживает н центре н одной плоскости нсе подвижные контакты 7, прижимая их к зачищенным виткам резистивного элемента 8. Прл перемещении кольцево"

<-o магнита 3 вдоль корпуса 1 подвижные контакты 7 отслеживают это перемещение. Теи самым изменяется сопротивление резистивного элемента 8, величина которого регистрируется блоком

10.

Намотка резистивного элемента 8 бифилярно (встречно) позволяет исключить образование дополнительного магнитного поля, а также вывести концы обмотки н одну сторону устройства - вверх, что позволяет улучшить профилактическое обслуживание и ремонт профилемера.

Конструкция профилемера позволяет использовать его при повышенных температурах в скважине.

Формула и зобрет ения

Скважинный профилемер, включающий корпус, на наружной поверхности которого закреплены пружиньi"ëb»><è, на кон15748

A-A (у3етиенЩ

Фиг.2

Составитель А. Рыбаков

Техред Л.Сердюкова

Редактор О. Спесивых

Корректор И. Муска

Заказ 1766 Тираж 485 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина,101 цах которых установлена кольцевая втулка с кольцевым постоянным магнитом; резистивный элемент, подвижный контакт, источники тока и регистрирующий блок, причем втулка с магнитом установлены с возможностью охвата корпуса и продольного перемещения вдоль него, отличающийся тем, что, с целью повышения надежности, он снабжен размещенным с зазором в полости корпуса стержнем, выполненным из диэлектрического и диамагнитного материала и имеющим проточ04 6 ные углубления по образующей, расположенные на одинаковом расстоянии друг от друга, причем резистивный элемент и подвижный контакт выполнены соответственно в виде бифилярно укрепленных на поверхности стержня витков проводника и контактов -шариков из магнитно- и электропроводного материала, при этом контакты-шарики установлены в проточных углублениях с возможностью взаимодействия с витками проводника.
