Перекрытие секции механизированной крепи

Перекрытие секции механизированной крепи

Иллюстрации

Показать все

Реферат



Изобретение относится к очистным комплексам и агрегатам для выемки угольных пластов. Цель - повышение надежности работы перекрытия секции механизированной крепи за счет ограничения силы, действующей на скалыватель со стороны кровли пласта. Перекрытие содержат полый козырек 1, верхняя кромка которого имеет клинья /К/ 2, шарнирно связанный с ограждением 3 секции механизированной крепи, и скалыватель 4. Скалыватель 4 К 5 шарнирно связан с выдвижной консолью /ВК/ 6, размещенный в направляющих 7. При этом ВК 6 соединена с козырьком 1 гидроцилиндром /ГЦ/ 8 перемещения. Скалыватель 4 имеет удлинительную часть 9, с которой шарнирно соединен шток 10 ГЦ 11 управления. При этом К 2 на козырьке 1 укорочены и размещены между К 5 скалывателя с возможностью возвратно-поступательного перемещения. Шаг установки К 5 на скалывателе 4 равен шагу К 2 на козырьке 1. Кроме того, ГЦ 11 жестко соединен с корпусом гидропневмоаккумулятора 12, который шарнирно связан с ВК 6. Оставшаяся после прохода струга или выемочного комбайна неотбитая подкровельная пачка угля отделяется К 5 скалывателя 4, шарнирно связанным с ВК 6, которая выдвигается из направляющих у ГЦ 8. В процессе выдвижения ВК 6 и отделения подкровельной пачки скалыватель 4 начнет поворачиваться, его К 5 поднимутся и сколят пачку угля выше плоскости козырька 1. 3 ил.

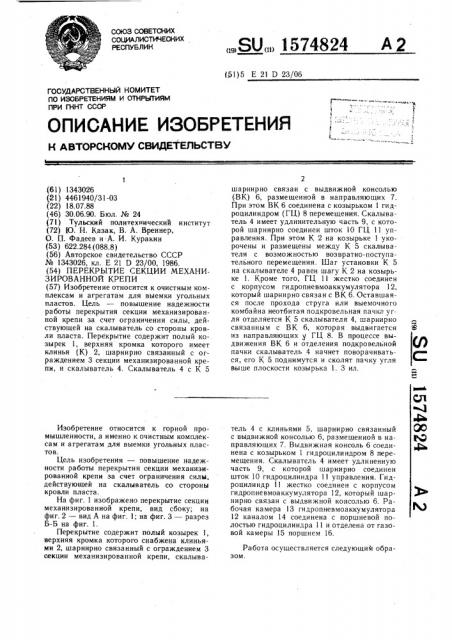

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 21 D 23/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1343026 (21) 4461940/31-03 (22) 18.07.88 (46) 30.06.90. Бюл. № 24 (71) Тульский политехнический институт (72) 1О. Н. Казак, В. А. Бреннер, О. П. Фадеев и А. И. Куракин (53) 622.284 (088.8) (56) Авторское свидетельство СССР № 1343026, кл. Е 21 D 23/00, 1986. (54) ПЕРЕКРЫТИЕ СЕКЦИИ МЕХАНИЗИРОВАННОЙ КРЕПИ (57) Изобретение относится к очистным комплексам и агрегатам для выемки угольных пластов. Цель — повышение надежности работы перекрытия секции механизированной крепи за счет ограничения силы, действующей на скалыватель со стороны кровли пласта. Перекрытие содержит полый козырек 1, верхняя кромка которого имеет клинья (К) 2, шарнирно связанный с ограждением 3 секции механизированной крепи, и скалыватель 4. Скалыватель 4 с К 5

Изобретение относится к горной промышленности, а именно к очистным комплексам и агрегатам для выемки угольных пластов.

Цель изобретения — повышение надежности работы перекрытия секции механизированной крепи за счет ограничения силы, действующей на скалыватель со стороны кровли пласта.

На фиг. 1 изображено перекрытие секции механизированной крепи, вид сбоку; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — разрез

Б-Б на фиг. 1.

Перекрытие содержит полый козырек 1, верхняя кромка которого снабжена клиньями 2, шарнирно связанный с ограждением 3 секции механизированной крепи, скалыва„„SU„„1574824 А 2

2 шарнирно связан с выдвижной консолью (ВК) 6, размещенной в направляющих 7.

При этом ВК 6 соединена с козырьком 1 гидроцилиндром (ГЦ) 8 перемещения. Скалыватель 4 имеет удлинительную часть 9, с которой шарнирно соединен шток 10 ГЦ 11 управления. При этом К 2 на козырьке 1 укорочены и размещены между К 5 скалывателя с возможностью возвратно-поступательного перемещения. Шаг установки К 5 на скалывателе 4 равен шагу К 2 на козырьке 1. Кроме того, ГЦ 11 жестко соединен с корпусом гидропневмоаккумулятора 12, который шарнирно связан с ВК 6. Оставшаяся после прохода струга или выемочного комбайна неотбитая подкровельная пачка vrля отделяется К 5 скалывателя 4, шарнирно связанным с ВК 6, которая выдвигается из направляющих у ГЦ 8. В процессе выдвижения ВК 6 и отделения подкровельной пачки скалыватель 4 начнет поворачиваться, его К 5 поднимутся и сколят пачку угля выше плоскости козырька 1. 3 ил. тель 4 с клиньями 5, шарнирно связанный с выдвижной консолью 6, размещенной в направляющих 7. Выдвижная консоль 6 соединена с козырьком 1 гидроцилиндром 8 перемещения. Скалыватель 4 имеет удлиненную часть 9, с которой шарнирно соединен шток 10 гидроцилиндра 11 управления. Гидроцилиндр 11 жестко соединен с корпусом гидропневмоаккумулятора 12, который шарнирно связан с выдвижной консолью 6. Рабочая камера 13 гидропневмоаккумулятора

12 каналом 14 соединена с поршневой полостью гидроцилиндра 11 и отделена от газбвой камеры 15 поршнем 16.

Работа осуществляется следующим образом.

1574824

Формула изобретения

В исходном положении козырек I с помощью ограждения 3 прижат к кровле пласта. Остав|пяяся после прохода струга или очистного комбайна неотбитая подкровельняя пачка угля отделяется клиньями 5 скалывателя 4, шарнирно связанным с консолью 6, которая выдвигается из няпрявляюгцих 7 козырька I гидроцилиндром 8, Направляющие 7 обеспечивают возможность только поступательного перемещения выдвижной консоли 6. При необходимости, на- 0 пример, движения вверх гидроцилиндр 11

1 управления включается на раздвижку. 11!ток

I0 гидроцилиндра воздействует на удлиненную часть 9 скалывателя 4, клинья которого прижимаются к кровле с определенным уси: лием. t5

Поэтому в процессе выдвижения консоли 6 и отделения подкровельной пачки угля скалыватель 4 начнет поворачиваться, его клинья поднимутся и сколят пачку угля выше плоскости козырька 1. При 70 последующей передвижке секции крепи пе-, редняя кромка козырька 1 окажется ниже режущих кромок клиньев скалывателя. По: скольку клинья 2 укорочены по сравнению с клиньями 5, то рабочие кромки клиньев 2 будут ра сположены дальше от за боя, чем кромки клиньев 5. Благодаря этому устраняется упор клиньев 2 и козырька 1 в угольный массив на заключительном этапе передвижки секции крепи.

При длительных технологических перерывах в процессе выемки угля, например в ремонтную смену, кровля пласта под действием горного давления опускается. При этом возрастают силы, действуюгцие на задние грани клиньев 5 скалывателя 4 и jlBBJIpние рабочей жидкости в поршневой полости гидроцилиндра 11 управления, запертой гидрозамком (не показан), которая через канал

14 начнет поступать в рабочую камеру 13 гидропневмоаккумулятора 12, воздействуя при этом на поршень 16. Последний, перемещаясь, сжимает газ в камере 15 гидро- 40 пневмоаккумулятора 12. Поэтому под дей"твием силы давления пород клинья 5 опускя ются..Когда и х задн ие гра ни опускяютс до уровня клиньев 2 козырька 1, давлени< горных пород начнет передаваться на всю плопьядь передней части плоскости козырька; вклктчяя его клинья 2. В результате ограничивается рост давления пород кровли ня скалывятель 4..

Таким образом, применение гидроп невмо- яккумулятора, гидра влически связанного с поршневой полостью гидроцилиндра управ-, ления скалывателем, позволяет последнему автоматически изменить свое положение по высоте в процессе выдвижки консоли в случае взя и модействия с твердыми вклкзчениями в подкровельной пачке или с выступами крепких пород кровли, что ограничивает усилия, действукгщие на скалыватель в процессе подкровельной пачки. . ()снящение скалывятеля клиньями, а верхней кромки козырька укороченными клиньями., имеющими одинаковый шaã установки, но смещенными вдоль забоя на половину шага, в сочетании с применением гидропневмоаккумулятора позволяет ограничить силу давления горных пород на скалыватель при длительных технологических перерывах в процессе выемки угля зя счет автоматического опускания скалывателя и восприятия этой силы всей передней частью козырька скалывателя.

Перекрытие секции ме ха низированной крепи по авт. св. № 1343026, отличающееся тем, что, с целью повышения надежности работы за счет ограничения силы, действующей на скалыватель со стороны кровли пласта, скалы ватель выполнен в виде клиньев, верхняя кромка козырька со стороны забоя выполнена с укороченными клиньями, при этом укороченные клинья размещены между клиньями скалывателя с возможностью относительного поступательного переме|цения, шаг установки клиньев на скалывателе равен шагу укороченных клиньев на козырьке, я гидроцилиндр управления шарнирно соединен с выдвижной консолью и жестко соединен с конусом. гидропневмоа ккумулятора.! 5748Л

1574824

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Рву шска я наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Редактор О. Спеси вых

Заказ 1767

Составитель И. Пискунова

Техред А. Кравчук Корректор М. Максимишинец

Тираж 380 Подписное
