Шестеренный насос

Шестеренный насос

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения, в частности к шестеренным насосам, и может быть использовано в сельскохозяйственном машиностроении. Цель изобретения - снижение расхода цветного металла. Насос содержит корпус 1, в цилиндрических расточках 2 которого размещены с образованием полостей всасывания и нагнетания шестерни 3 внешнего зацепления с цапфами 4, установленными в подшипниках 5 скольжения, и сопряженные с шестернями 3 торцовые компенсаторы 6, на цилиндрической поверхности которых со стороны полости всасывания нанесено покрытие из материала с высоким коэффициентом трения. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

П9> 1В ($g)g F 04 С 2/08

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (21) 4445942/25-29 (22) .21.06.88 (46) 30.06,90. Бюл, № 24 (71) Винницкий политехнический институт (72) M.È.Ðåêðóò (53) 621.664 (088.8) (56) Авторское свидетельство СССР № 966300, кл. F 04 С 2/08, 1981, (54) ШЕСТЕРЕН1ИЙ НАСОС (57) Изобретение относится к области машиностроения, в частности к шестеренным насосам, и может быть исполь2 зов ано в сельскохозяйственном машиностроении, Цель изобретения — снижениЕ расхода цветного металла. Насос содержит корпус 1, в цилиндрических расточках 2 которого размещены с образо ванием полостей всасывания и нагнетания шестерни 3 внешнего зацепления с цапфами 4, установленными в подшипниках 5 скольжения, и сопряженные с шестернями 3 торцовые ком 6, на цилиндрической поверхности. которых со стороны полости всасывания нанесено покрытие лэ материала с высоким коэффициентом трения, 2 ил.

1574909

Фор мул а изобретения

Составитель В,Шарипов

Техред М,Дидык

Редактор М,Келемеш

Корректор М, Кучерявая

Закas 1771 Тираж 498 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

Изобретение относится н машиностроению, в.частности к шестеренным наco catIt.

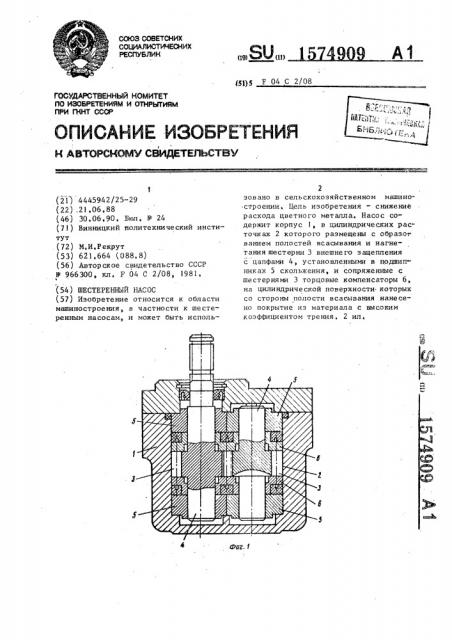

Цель изобретения — снижение расхода цветного металла, На фиг. 1 представлен шестеренный насос, продольный разрез; на фиг. 2 . торцовый компенсатор о покрытием на цилиндрической поверхности, !

Ш стеренный насос содержит кор-! пус 1, в цилиндрических расточках 2 которого размещены с образованием поло, стей всасывания и нагнетания {не

1 показаны) шестерни 3 внешнего зацеп-! лени!я с цапфами 4, установленными в по пинках 5 скольжения, и сопряженные;с шестернями 3 торцовые компенсаторь1 6, при этом на цилиндрической по-20 вер ности 7 торцовых компонентов 6 со стояновы полости всасывания нанесено лок ытие 8 из фрикционного материала.

Щестеренный насос работает следу ющи м о бр аз ом, 1

25 ри вращении шестерен 3 рабочая жидкость захватывается зубьями шестерен, 3 и в. межзубовых впадинах ереноЩтсй из полости всасывания в поло с1 ь нагнет ания, Одновременно торцо-, „„ вые компенсаторы 6 поджимаются давлением рабочей жидкости к боковой по- верхности шестерен 3 и поверхности цилиндрических расточек 2. При этом сила трения, возникающая между цилиндрическими поверхностями 7 торцового компенсатора 6 с покрытием 8 из фрикционного материала и поверхностью цилиндрических расточек 2, исключает воэможность осевых колебаний торцового компенсатора 6, которые возникают вследствие наличия переменной составляющей усилия отжима, Шестеренный насос„ содержащий корпус, в цилиндрических расточках которого размещены с образованием полостей всасывания и нагнетания шестерни внешнего зацепления С цапфами, уотановленными в подшипниках скольжения, и сопряженные с шестернями торцовые копенсаторы, отличающийся тем, что. с целью снижения расхода цветного металла, на цилиндрической поверхности торцовых компенсаторов, со стороны полости всасывания, нанесено покрытие иэ фрикционного материала.
