Устройство для герметизации торца трубчатого изделия

Устройство для герметизации торца трубчатого изделия

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению, в частности к средствам защиты концов трубчатых изделий от загрязнения и герметизации их торцов. Цель изобретения - уменьшение загрязнения торца изделия перед сваркой. Устройство содержит обойму 1 с установленными в ней уплотнением 3 и металлической заглушкой 6, выполненными в виде стаканов, при этом заглушка 6 выполнена с внутренним диаметром, большим наружного диаметра изделия 7, длиной, меньшей длины уплотнения 3, и скошенным изнутри днищем 9. Прижимной механизм выполнен в виде шариков 13, размещенных в каналах 12, кольцевой втулки 14 с фланцем 15, охватывающей обойму 1 и установленной с возможностью возвратно-поступательного перемещения и обжатия шариков 13, и Г-образных рычагов 17 и 18, связанных с приводами 4 и 5. Устройство снабжено также стопорным кольцом 20 и фиксатором 21. 2 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИС1 ИЧЕ С К ИХ

РЕСПУБЛИК (я)5 F 16 J 13/06, 13/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Г

ЧЛ

" ---1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4485331/24-29 (22) 22.09.88 (46) 30,06.90. Бюл. N 24 (75) В.A.Ñåðüåçíîâ, В.П.Просвирин, А,А.Агеев и В.А.Виноградов (53) 621.643 (088.8) (56) Авторское свидетельство СССР

М 1238928, кл. В 23 К 20/06, 1984. (54) УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ

ТОРЦА ТРУБЧАТОГО ИЗДЕЛИЯ (57) Изобретение относится к машиностроению, в частности к средствам защиты концов трубчатых изделий от загрязнения и герметизации их торцов. Цель изобретения — уменьшение загрязнения торца изделия перед сваркой. Устройство содержит обой. Ы„„1574952 А1 му 1 с установленными в ней уплотнением 3 . и металлической заглушкой 6, выполненными в виде стаканов, при этом заглушка 6 выполнена с внутренним диаметром, большим наружного диаметра изделия 7, длиной, меньшей длины уплотнения 3, и скошенным изнутри днищем 9. Прижимной механизм выполнен в виде шариков 13. размещенных в каналах 12, кольцевой втулки

14 с фланцем 15, охватывающей обойму 1 и установленной с возможностью воэвратнопоступательного перемещения и обжатия шариков 13, и Г-образных рычагов 17 и 18, связанных с приводами 4 и 5, Устройство

4 снабжено также стопорным кольцом 20 и фиксатором 21, 2 э.п, ф-лы, 2 ил.

1574952

Изобретение относится к машиностро1 ению, к средсгвам для защиты концов трубчатых изделий от загрязнения и герметизации их торцов.

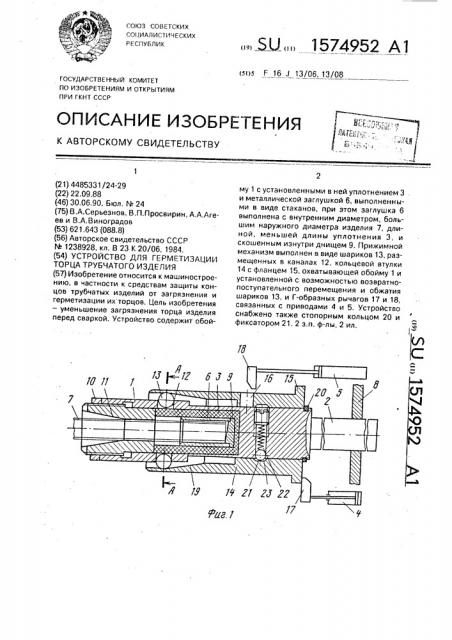

Цель изобретения — уменьшение загрязнения торца изделия перед сваркой, На фиг.1 изображено устройство, разрез; на фиг.2 — разрез А-A на фиг,1.

Устройство содержит обойму 1 с хвостовиком 2 и уплотнение 3, выпслненнье в виде стаканов, прижимной механизм, сзязанный с приводами 4 и 5, и заглушку 6 s иде одетого на торец трубчатого изделия 7 стакана, Причем обойма t установлена хвоотовиком 2 в напрзвлягощей 8. Заглушка 6 выполнена металлической с внутрен гим,ди метром, большим наружного дизметра иэделия 7, и скошенным изнутри 9 днищем. гплстнение 3 размещено в обойме 1, а заглушка 6 — с натягом в уплотнении 3 и выполнена длиной, меньшей длины уплотНения 3.

Торец уплотнения 3 поджат гайкой 10 и ввернутой в обойму 1 заходной частью 1!, Ха участие между заглушкой 6 и гайкой 10 обойма 1 выполнена с радиальными каналами 12, Прижимной механизм выполнен в виде шариков 13, размещенных в канала>, 12 с диаметром, большим длины каналоь 12, кольцевой втулки 14 с фланцем 15 и отверстия 16 в боковой стенке, охватывающей обойму 1 и установленной с возможностьго возвратно-поступательного перемещения и обжатия шариков 13, и Г-образных рычагов

17 и 18, связанных с приводами 4 и 5, один из которых (17) установлен с воэможностьгс упора отогнутым концом в торец втулки i4, а другой (18) — в ее фланец 15 со стороны, противоположной торцу втулки 14, Причем на участке вблизи торца со стороны шариков 13 внутренняя поверхность 19 втулки 14 выполнена конической, расширяющейся к выходу.

Устройство снабжено стопорнь;м кольцом 20, установленным вблизи торц, обоймы 1 со стороны приводов 4 и 5 на ее наружной поверхности, и фиксатором в виде подпружиненного шарика 21, В обойме 1 и втулке 14 выполнены соответственно диаметральный канал 22 и кольцевой паэ 23.

Фиксатор 21 размещен в канале 22, Устройство работает следующим образом, Перед началом работы предварительно поджимают заходную часть 11 к уплотнению 3 и фиксируют ее QT проворота гайкой

10, Затем устанавливают изделие 7 и закреплягот (не показано) соосно предлагаемому устройству, установленному хвостовиком 2 в направляющей 8, Включзгст привод 4 с рычагом 17 и подвигают втулку 14 с обоймой 1 и заглушкой 6 на изделие

7 до его контакта с днищем 9. В момент контакта фиксатор 21 выходит иэ кольцево5 гс паза 23 и втулка 14 конической поверхностью 19 перемещает шарики 13 в сторону оси изделия 7, которые, надавливая нз уплотнение 3, обжимают последним свободный конец изделия 7, герметизируя его.

10 Съем устройства осуществляют в обратногл порядке приводом 5 е рычагом 18, Использование предлагаемого устройства позволяет уменьшить загрязнение торца изделия 7, подле>кащего последугсщей

15 сварке, так как контакт торца изделия 7 с днищем 9 осуществляется в отдельных его точках, а герметизация торца — путем надавливания шариков 13 на уплотнение 3 вне зоны сварки.

Формула изобретения.

1, YGTpoAcTBG для герметизаггии торца трубчатого иэделия, содержащее обойму, уплотнение с прижимным механизмом, свя25 эзнным с приводом, и заглушку в виде надетого нз торец трубчатого изделия стакана, причем трубчатое изделие размещено в обойме, а прижимной механизм установлен с возможностью поджатия уплотнения к на30 ру>кной поверхности трубчатого изделия, о т л и ч а ю щ е е с я тем, что, с целью уменьшения загрязнения торца иэделия fleред сваркой, заглушка выполнена метзллигеской с внутренним диаметром, большим

35 наружного диаметра трубчатого изделия, и скошенным изнутри днищем, обойма и уплотнение выполнены в виде стаканов, уплотнение размещено в обойме, а заглушка — c натягом в уплотнении.

40 2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что заглушка выполнена длиной, меньшей длины уплотнения, торец последнего поджат гайкой, ввернутой в обойму, на участке между заглушкой и гайкой в обойме

45 выполнены радиальные каналы, прижимной механизм выполнен в виде шариков, размещенных в каналах с диаметром, большим длины каналов, кольцевой втулки с фланцем и отверстием в боковой стенке, охватываю50 щей обойму и установленной с возможкостью возвратно-поступательного перемещения и обжатия щариков, и Г-образных рычагов, связанных с приводом, один из которых установлен с воэможностью упора

55 отогнутым концом в торец втулки, а другой — eo фланец втулки со стороны, противоположной ее -орцу, причем на участке вблизи торца со стороны шариков внутренняя поверхность втулки выполнена конической, расширяющейся к выходу.

1",74952
