Реферат



Изобретение относится к конструкции подшипниковых узлов и позволяет упростить конструкцию и повысить компактность узла. Неподвижное кольцо лабиринтного уплотнения выполнено эластичным и расположено в полости манжеты, а на его внутренней поверхности выполнен бурт, расположенный в пазу между стенкой манжеты и ее кольцевой пружиной. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 16 J 15/32

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

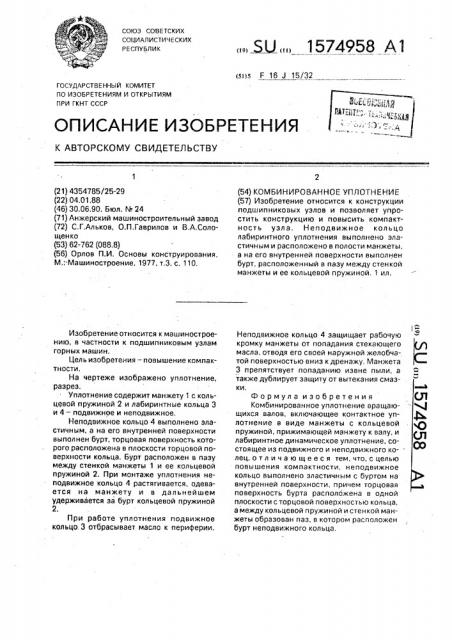

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4354785/25-29 (22) 04.01.88 (46) 30.06.90. Бюл. N 24 (71) Анжерский машиностроительный завод (72) С,Г,Альков, О.П.Гаврилов и В.А.Солощенко (53) 62-762 (088.8) (56) Орлов П.И. Основы конструирования, М,;.Машиностроение, 1977, т.3, с. 110.

Изобретение относится к машиностроению, в частности к подшипниковым узлам горных машин.

Цель изобретения — повышение компактности.

На чертеже изображено уплотнение, разрез.

Уплотнение содержит манжету 1 с кольцевой пружиной 2 и лабиринтные кольца 3 и 4 — подвижное и неподвижное, Неподвижное кольцо 4 выполнено эластичным, а на его внутренней поверхности выполнен бурт, торцовая поверхность которого расположена в плоскости торцовой поверхности кольца. Бурт расположен в пазу между стенкой манжеты 1 и ее кольцевой пружиной 2. При монтаже уплотнения неподвижное кольцо 4 растягивается, одевается на манжету и в дальнейшем удерживается за бурт кольцевой пружиной

2, При работе уплотнения подвижное кольцо.3 отбрасывает масло к периферии.

„.,Ы „„1574958 А1 (54) КОМБИНИРОВАННОЕ УПЛОТНЕНИЕ (57) Изобретение относится к конструкции подшипниковых узлов и позволяет упростить конструкцию и повысить компактность узла. Неподвижное кольцо лабиринтного уплотнения выполнено эластичным и расположено в полости манжеты, а на его внутренней поверхности выполнен бурт, расположенный в пазу между стенкой манжеты и ее кольцевой пружиной, 1 ил.

1Я

Неподвижное кольцо 4 защищает рабочую кромку манжеты от попадания стекающего масла, отводя его своей наружной желобчатой поверхностью вниз к дренажу, Манжета

3 препятствует попаданию извне пыли, а также дублирует защиту от вытекания смазки.

° евЬ

Формула изобретения (Я

Комбинированное уплотнение вращающихся валов, включающее контактное уп- ф, лотнение в виде манжеты с кольцевой . ) пружиной, прижимающей манжету к валу, и у лабиринтное динамическое уплотнение, состоящее из подвижного и неподвижного колец, о тл и ч а ю щ е е с я тем, что, с целью повышения компактности, неподвижное кольцо выполнено эластичным с буртом на внутренней поверхности, причем торцовая поверхность бурта расположена в одной плоскости с торцовой поверхностью кольца, а между кольцевой пружиной и стенкой манжеты образован паз, в котором расположен бурт неподвижного кольца.

1574958
