Цилиндрическая топка

Цилиндрическая топка

Иллюстрации

Показать все

Реферат



Изобретение относится к топочным устройствам и может быть использовано для сжигания различных видов топлив при подготовке теплоносителя для сушильных агрегатов. Цель изобретения - повышение надежности и снижение расхода топлива. Топливо в смеси с дутьевым воздухом подается в горизонтальную камеру сгорания через горелочное устройство 4. Дутьевой воздух нагревается за счет теплоотвода от футеровки, двигаясь в нижней секции кольцевого зазора 2 между камерой сгорания и кожухом 1, и поступает через сегментную камеру 12 во входной патрубок 13 горелочного устройства 4. Рециркулят с температурой 80-100°С подается в верхнюю секцию кольцевого зазора 2, отделенную от нижней продольными перегородками 8, и далее через камеру 11 и сегментные каналы 6 направляется вдоль поверхности футеровки со скоростью 20-40 м/с. При этом обеспечивается эффективное охлаждение футеровки камеры сгорания при малом влиянии потока рециркулята на топливный факел. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1УБ ЛИК (19) (11) 4985 А1 (g))5 F 23 С 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

Г10 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4156307/24-06 (22) 05.1 2.86 (46) 30.06„90. Бюл. N - 24. (71) Государственный всесоюзный научно-исследовательский институт строительных материалов и конструкций им. П.П.Будникова (72) В.Н.Щевелев (53) 66.047.755.441.32(088„8) (56) Авторское свидетельство СССР

Н - 1208439, кл., F 23 С 1/00, 1984.

Авторское свидетельство СССР

Ф 1017875, кл. F 23 С 3/00, 1983. (54) ЦИЛИНДРИЧЕСКАЯ ТОПКА (57) Изобретение относится к топочнья устройствам и м.б. использовано для сжигания различных видов топлив при подготовке теплоносителя для сушильных агрегатов. Цель изобретения — повышение надежности и снижение расхода топлива. Топливо в смеси с дутьевым ноздухом подается в горизонтальную камеру сгорания через горелочное устройство 4. Дутьевой воздух нагревается эа счет теплоотвода от футеровки, двигаясь н нижней секции кольцевого зазора 2 между камерой сгорания и кожухом 1, и поступает через сегментную камеру 2 во входной патрубок 13 горелочного устройства 4. Рециркулят с температурой 80-100 С подается в нерхнюю секцию кольцевого. зазора 2, отделенную от нижней продольными перегородками 8, и далее через камеру 11 и сегментные каналы 6 напранляется вдоль поверхности футеровки со скоростью 20-40 м/с. Прн этом обеспечивается эффективное охлаждение футеровки камеры сгорания при малом влиянии. потока рециркулята на топливный факел. 3 ил.

6-6

1 574985

Изобретение относится к топочным устройствам и может быть использовано для сжигания жидкого, газообразного или пылевидного топлива при

Подготовке теплоносителя для сушильИых агрегатов, Целью изобретения является повышение эксплуатационной надежности и снижение расхода топлива. 10

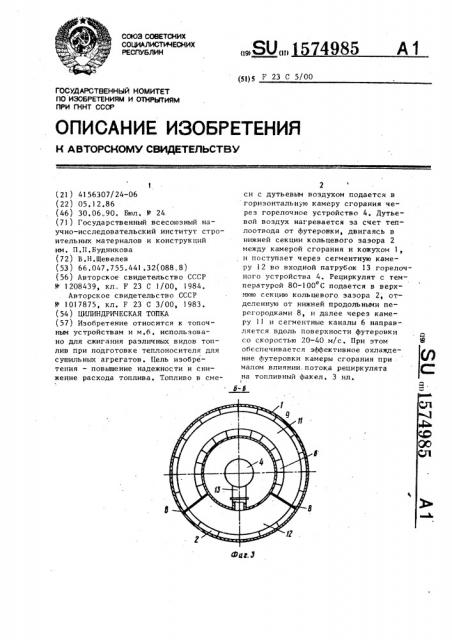

На фиг, 1 изображена топка, про 1ольный разрез; на фиг, 2 — разрез

Р-А на фиг„ I; на фиг. 3 — разрез

-Б на фиг. 1.

Цилиндрическая топка содержит 15 размещенную н кожухе 1 с обраэоваЙием кольцевого зазора 2 горизон1 тальную цилиндрическую камеру 3

1 сгорания с горелочным устройством 4 по оси, в торцовой стенке 5 которой 20

1 выполие Ibl сегментные каналы 6, и торцовую камеру 7, Кольцевой зазор 2 разделен двумя сплошными продольными перегородками 8 на верхнюю и нижнюю секции 9 и 10, а торцовая камера 7 разделена на верхнюю и нижнюю сегментные камеры 11 и 12, при этом верхняя секция

9 подключена через верхнюю сегментную камеру 11 к сегментным каналам

6, расположенным вдоль внутренней поверхности футеровки камеры 3 сгорания по сечению верхней сегментной камеры 1! а нижняя секция 10 зазора 2 подключена через нижнюю сегментную камеру 12 к входному патрубку 13

35 горелочного устройства 4. Кожух 1 топки снабжен патрубками 14, 15 для ввода рециркулята и дутьевого воздуха соответственно. В выходной час40 ти камеры 3 сгорания выполнен пережим 16.

Кольцевой зазор ? может быть снабжен продольными перегородками 17, подобньии перегородками 18, образующим сегментные каналы 6 в торцовой стенке 5 камеры 3 сгорания, Топка работает следующим образом, Топливо в смеси с дутьевым воздухом подается в камеру 3 сгорания через горелочное устройство 4 ° Дутьевой воздух поступает через патрубок

15, распределяется по сечению нижней секции 10 зазора 2, подогревает-; ся за счет теплоотвода от футеровки и поступает через сегментную камеру 12 во входной патрубок 13 горелочного устройства 4.

Рециркулят с температурой 80

100 С подается через патрубок 14 в верхнюю секцию 9 зазора 2 и далее через камеру 11 и сегментные каналы 6 направляется вдоль поверхности футеровки со скоростью 20-40 м/с.

При таком режиме истечения рецирку— лята обеспечивается эффективное охлаждение футеровки при малом влиянии потока рециркулята на топливный факел.

Смешение рециркулята с продуктами сгорания с целью подготовки теплоносителя происходит в зоне выходного пережима 16.

Ф о р м у л а,и з о б р е т е н и я

Цилиндрич е ск а я т опк а, с оде ржаща я размещенную в кожухе с образованием кольцевого зазора горизонтальную цилиндрическую камеру сгорания с горелочным устройством по оси, в торцовой стенке которой выполнены сегментные каналы, и торцовую камеру, сообщенную с кольцевым зазором, о т л и ч а ю щ а я с я тем, что, с целью повышения эксплуатационной на,цежности и снижения расхода топлива, кольцевой зазор разделен двумя сплошными перегородками на верхнюю и нижнюю секции, а торцовая камера разделена на верхнюю и нижнюю сегментные камеры, при этом верхняя секция кольцевого зазора подключена через верхнюю сегментную камеру к сегментным каналам, расположенным вдоль внутренней повЕрхности футеровки камеры сгорания по сечению верхней сегментной камеры, а нижняя секция этого зазора подключена через нижнюю сегментную камеру к входному патрубку горелочного устройства.
