Способ регулирования расхода охлаждаемой среды в рабочем контуре топливосжигающей установки

Способ регулирования расхода охлаждаемой среды в рабочем контуре топливосжигающей установки

Иллюстрации

Показать все

Реферат



Изобретение относится к теплоэнергетике и может быть использовано в системах удаления продуктов сгорания с теплообменником, работающим на общий для нескольких источников отводной газоход. С целью повышения надежности эксплуатации источника охлаждаемой среды заданное давление в источнике охлаждаемой среды при изменении ее расхода поддерживается за счет изменения расхода охлаждаемой среды в струях аэродинамического затвора, установленного в общем газоходе после выхода в него рабочего контура, по управляющему сигналу давления в источнике охлаждаемой среды. Система регулирования, реализующая способ, включает источник 1 охлаждаемых газов, теплообменник 2, регулятор 3 расхода, дымосос 4, регулятор 5 давления в источнике, шунтирующий газоход 6, отводящий общий газоход 7, дымовую трубу 8, обводный газоход 9, датчик 10 давления, датчики 11-14 температуры, устройства 15-17 сравнения. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1575 (Si)S»«27/00

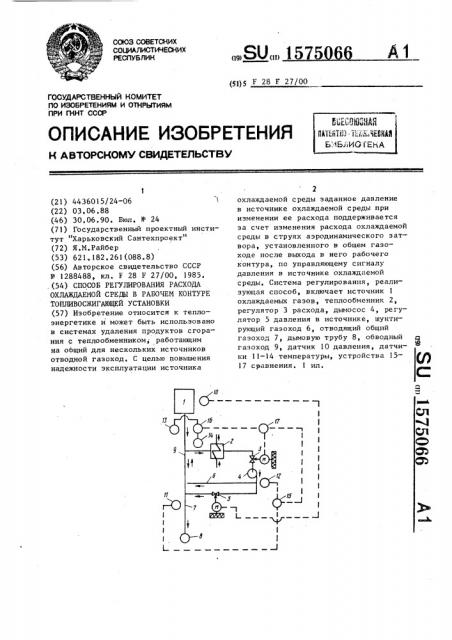

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

l1Q ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4436015/24-06 (22) 03.06.88 (46) 30.06.90. Бюл. Ф 24 (71) Государственный проектный институт "Харьковский Сантехпроект" (72) Я.M.Ðàéáåð (53) 621..182.261(088 ° 8) (56) Авторское свидетельство СССР

1288488, кл. F 28 F 27/00, 1985. .(54) СПОСОБ РЕГУЛИРОВАНИЯ РАСХОДА

ОХЛАЖДАЕМОЙ СРЕДЫ В РАБОЧЕМ КОНТУРЕ

ТОПЛИВОСЖИГАЮЩЕЙ УСТАНОВКИ (57) Изобретение относится к теплоэнергетике и может быть использовано в системах удаления продуктов сгорания с теплообменником; работающим на общий для нескольких источников отводной газоход. С целью повышения надежности эксплуатации источника охлаждаемой среды заданное давление в ис точнике охлаждаемой с реды при изменении ее расхода поддерживается за счет изменения расхода охлаждаемой среды в струях аэродинамического затвора, установленного в общем гаэоходе после выхода в него рабочего контура, по управляющему сигналу давления в источнике охлаждаемой среды, Система регулирования, реализующая способ, включает источник 1 охлаждаемых газов, теплообменник 2, регулятор 3 расхода, дымосос 4, регулятор 5 давления в источнике, шунтирующий газоход 6, отводящий общий газоход 7, дымовую трубу 8, обводный газоход 9, датчик 10 давления, датчики 11-14 температуры, устройства 1517 сравнения. 1 ил.

1

/7

1

1

l

l ф

1 1

1575066

40!

Изобретение относится к теплоэнер- гетике и может быть использовано в системах удаления продуктов сгорания с теплообменником, работающим на общий для нескольких источников отводной газоход, Цель изобретения — повышение надежности эксплуатации источника охлаждаемой среды топливосжигающей установки, оборудованной струйным аэроинамическим затвором, установленным общем газоходе после выхода в него абочего контура.;

На чертеже приведена принципиаль Ная схема системы регулирования, реализующая способ.

Схема включает источник 1 охлаж1цаемых газов, теплообменник 2, уста новленный в рабочем контуре регулятор 2р

3 расхода, дымосос 4, регулятор 5 давления в источнике, шунтирующий

1.азоход 6, отводящий общий газоход 7, дымовую трубу 8, обводной газоход 9, датчик 10 давления, датчики 11-14 тем-25 йературы устройства 15-17 сравнения.

Способ регулирования осуществляется следующим образом.

В установившемся режиме охлаждаемая среда из источника 1 через 30 теплообменник 2, регулятор 3 расхоДа, дымосос 4, регулятор 5 давления, шунтирующий газоход 6, отводящий

z àçoõoä 7 и дымовую трубу 8 удаляется в атмосферу за счет естественной

35 тяги дымовой трубы. Заданное давление среды в источнике 1 поддерживается регулятором 5 давления. Расход охлаждаемой среды через обводной газоход 9 отсутствует.

При увеличении расхода охлаждаемой среды давление в источнике 1 увеЛичится и часть охлаждаемой среды

Начнет удаляться через обводной газоход 9. По управляющему сигналу дат- 45

Чика 10 давления регулятор 5 дополнительно открывается, расход охлажДаемой среды через теплообменник 2 увеличивается, снижая расход охлажденной среды в шунтирующем газоходе

6 и струях аэродинамического затвора, создаваемых потоком охлажденной среды в газоходе 7, что приведет к

Возможному повышению расхода охлаждаемой среды через обводной газоход

51

9 и восстановлению давления в источнике l.

Через промежуток времени, связанный с запаздыванием сигнала по температуре охлаждаемои среды в о водя щем газоходе 7, в устройстве 15 сравнения формируется сигнал по разности. температур от датчиков 11, 12, установленных соответственно в отводящем газоходе 7 и в газоходе после дымососа 4, При ненулевом сигнале от устройства 16, формируемом по разности температур от датчиков 13, 14, управляющий сигнал от устройства сравнения 17 на регулятор 3 расхода приведет к дополнительному открытию регулятора

3, повышению расхода охлаждаемой среды через теплообменник 2, снижению перетока охлаждаемой среды через обводной газоход 9 и снижению разности температур, измеряемых датчиками l l и 12 до нуля.

В установившемся режиме вся охлаждаемая среда будет удаляться через теплообменник 2 при заданном давлении в источнике 1 .охлаждаемой среды.

При снижении расхода охлаждаемой среды давление в источнике 1 снизится и часть охлажденной среды через обводной гаэоход 9 начнет поступать к теплообменнику 2, По управляющему сигналу датчика 10 давления регулятор

5 прикрывается, снижая расход охлажлаемой среды через теплообменник 2 и через обводной газоход 9, увеличивая расход через шунтирующий газоход

6 и в струях аэродинамического затвора, создаваемых потоком охлажденной среды в газоходе 7, что приведет к восстановлению давления в источнике 1, Через промежуток времени, связанный с запаздыванием сигнала по температуре охлаждаемой среды в гаэоходе перед теплообменником, в устройстве 16 формируется сигнал по разности температур от датчиков 13 14, установленных соответственно в газоходе от источника 1 охлаждаемых газов и в газоходе перед теплообменником 2, При ненулевом сигнале от устройства 15, формируемого по разности температур от датчиков 11, 12, управляющий сигнал от устройства 17 сравнения на регулятор 3 приведет к дополнительному прикрытию регулятора 3, снижению расхода охлаждаемой среды через теплообменник 2, снижению перетока охлажденной среды к охлаждаемой через обводной газоход 9 и сни157

Формула и э обретения

Составитель А,Зосимов

Техред Л.Сердюкова Корректор Л,Патай

Редактор М.Товтин

Тираж 537

Заказ 1779

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина, 101 жению разности температур по датчикам

13, 14 до нуля, В установившемся режиме вся охлажденная среда после теплообменника 2 будет удаляться в общий отводящий газоход 7 при заданном давлении в источнике охлаждаемой среды.

Способ регулирования расхода охлаждаемой среды в рабочем контуре топливосжигающей установки, имеющей источник охлаждаемой среды, соединенный с общим газоходом, к которому подключен рабочий контур с теплообменником, эашунтированным обводным гаэоходом, заключающийся в измерении разности температур в общем гаэоходе перед входом в рабочий контур и в

5066 6 рабочем контуре перед теплообменником и разности температур в рабочем контуре после теплообменника и общем

5 гавоходе после выхода в него рабочего контура и изменении расхода охлаждаемой среды через рабочий контур до достижения упомянутых разностей температур нулевых значений, отличающийся тем, что, с целью повышения надежности эксплуатации топливосжигающей установки, оборудованной струйным аэродинамическим затвором, установленным в общем газоходе после выхода в него рабочего контура, дополнительно измеряют давление в источнике охлаждаемой среды и поддерживают его равным заданному значению путем изменения расхода охлаждаемой среды в струях аэродинамического затвора.
