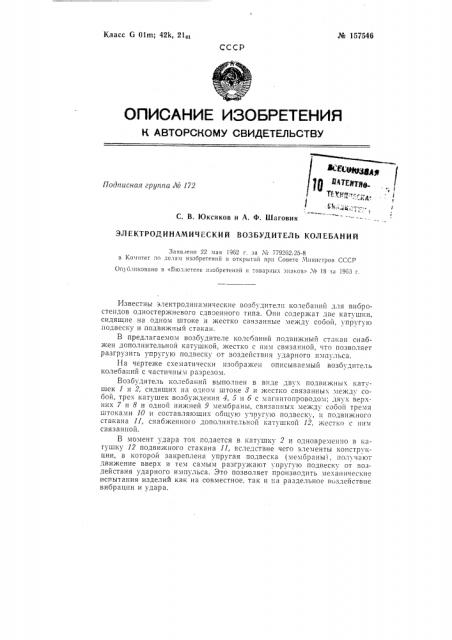

Класс G Olm; 42k, 21,ц № 157546

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л3 172

С. В. Юксиков и А. Ф. Шаговик

ЭЛЕКТРОДИНАМИЧЕСКИЙ ВОЗБУДИТЕЛЬ КОЛЕБАНИЙ

Заявлено 22 мая 1962 г. за М 779262 25-8 в 1(омнтет по делам изобретений и открытий прп Совете Министров СССР

Опубликовано в «Бюллетене нзобретенпй и товарнык знаков» Л 18 за 1963 г.

Известны электродинамические возбудители колебаний для вибростендов одностержневого сдвоенного типа. Они содержат две катушки, сидящие на одном штоке и жестко связанные между собой, упругую подвеску и подвижный стакан.

В предлагаемом возбудителе колебаний подвижный стакан снаб?KeH QOIIOлНительНОй натуIIIKOH, ?I

На чертеже схематически нзооражен описываемый возбудитель колебаний с частичным разрезом.

Возбудитель колебаний выполнен в виде двух подвижных катушек 1 и 2, сидящих на одном штоке 8 и жестко связанных между собой, трех катушек возбуждения 4, 5 и б с магнитопроводом; двух верхних 7 и 8 и одной нижней 9 мембраны, связанных между собой тремя штоками 10 и составляющих общую упругую подвеску, и подвижного

cTQKBHB ll, снаб?кенного дополнительнон катт шкой 12, жестко с Н1гм связанной.

В момент удара ток подается в катушку 2 и одновремегп1о в катушку 12 подвижного стакана 11, вследствие чего элементы конструкции, в которой закреплена упругая подвеска (мембраны1, получают движение вверх и тем самым разгружают упругую подвеску от воздействия ударного импульса. Это позволяет производить механическне испытания изделий как на совместное. так и на раздельное воздействие вибрации и удара. № 157546

Предмет изобретения

Электродинамический возбудитель колебаний для вибростендов одностержневого сдвоенного типа, содержащий две катушки, сидящие на одном штоке и жестко связанные между обой, упругую подвеску и подвижный стакан, отличающийся тем, что, с целью разгружения упругой подвески от воздействия ударного импульса, подвижный стакан снабжен дополнительной катушкой, жестко с ним связанной.

3 / 7с

Il

lc с Я
