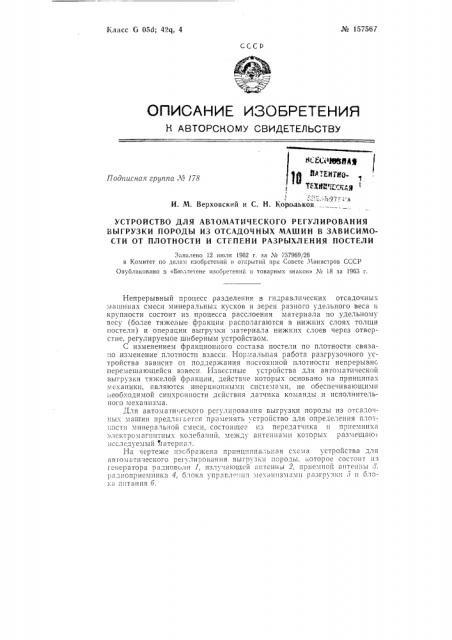

М 157567

Класс G 05d; 42q, 4

ССС 11

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

"" " Â6Ì йктянтно

° fjgggti! pig L

Подггнсная гругггга Лв 178

И. М. Верховский и С. Н. Корольков

УСТРОЙСТВО ДЛЯ АВ1ОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

ВЫГРУЗКИ ПОРОДЫ ИЗ ОТСАДОЧНЫХ МАШИН В ЗАВИСИМОСТИ ОТ ПЛОТНОСТИ И СТЕПЕНИ РАЗРЫХЛЕНИЯ ПОСТЕЛИ

Заявлено 12 июля 1962 г. за Хо 737969/26 в Комитет по делам изобретепи11 и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» Л 18 за 1963 г.

Непрерывный процесс разделения в гидравлических отсадочных . 1 а шинах смеси минеральных к сков и зерен разного удельного веса н крупности состоит из процесса расслоения материала по удельному весу (более тяжелые фракции располагаются в нижних слоях толщи постели) и операции выгрузки материала нижних слоев через отверстие, регулируемое шиберным устройством.

С изменением фракционного состава постели по плотности связано изменение плотности взвеси. Нормальная работа разгрузочного устройства зависит QT поддержания гостоянной плотности непрерывно перемещающейся взвеси. Известные устройства для автоматической выгрузки тяжелой фракции, действие которых основано на принципах механики, являются инерционными с!!Сгемах!и, не обеспечивающими

1!еооходимой cHHxpoHIIocTH дсйствпя датчика команды и Hello IHHTe,lbного механизма.

Для автомати;еского регулирования выгрузки породы из отсадочных машин предлагается применять .стройство для определения плот1;осТН iiHkIepaдьнОй ciIeckI, cocToHLIzee I1a передатчика H Hpl!емни ia .=,!сктром аг!Iптпь!х колe03пий, . 1! ежду антcнна ми Kоторых раз. Ieща!О исследуемый 1!атер!13.1.

На чертеже !!эображена принципиальная схема устройства для

ЯВ Гомати=!еского pel j:.7HpoaaEIHH выгj)x зки породи!, kloTopoc cocTQILT 113 гег!ератора радиовог!!! 1, излу.-!ающеи антенн 2, приемной allTeililhl Г, радиоприемника 4, блока управл".Ilila механизмами разгрузки 5 и блока питания б. № 157567

Тяжелая фракция (порода и сростки), находящаяся во взвешенном состоянии в отсадочной машине, просвечивается радиоволнами, которые излучаются антенной 2, расположенной на одной стороне отсадочной камеры, и принимаются приемной антенной 8, находящейся на противоположной стороне.

При воздействии э -.ектромагнитного полЯ в p33pblxëåííîé постели в зависимости от концентрации взвешенных компонентов смеси изменяется комплексный диэлектрический коэффициент постели (среды .

H результате происходит перераспределение электромагнитной энергии в поле между антеннами генератора и радиоприемника, сопровождающееся изменением сопротивления излучения этих антенн.

При изменении сопротивления излучения антенн на выходе радио приемника появляется соответсгвующий сигнал, который и испольЗуloT для управления исполнительными механ,змами разгрузочного ш,ибера..

Таким образом, в зависимости от электрофизических свойств постели отсадочной машины выходное напряжение радиоприемника, воздействующее на обмотку поляризационного реле управления, включенного в диагональ моста, управляет пусковым устройством шибера разгрузки.

При повышении плотности слоя возросшее сопротивление излуче— ння вызывает срабатывание рсле, и разгрузочное отверстие увеличивается. Исполнительные механизмы открывают шибер разгрузки, в результате чего скорость разгрузки увеличивается. При уменьшении

ВЗВ си тяжелой фракции;I3ilICHekIHe cOIIpoTHB IpHIISI излучения антенн 2, 3 вызывает срабатывание реле, и разгрузочное отверстие уменьшается.

Питается устройство от блока питания 6.

Предмет изобретения

Применение устройства для Определения плотности минеральной смеси, состоящего из передатчика и приемника электромагнитных колебаний, между антеннами которых размещают исследуемый материал„ для автоматического регулирования выгрузки породы из отсадочных машин.
