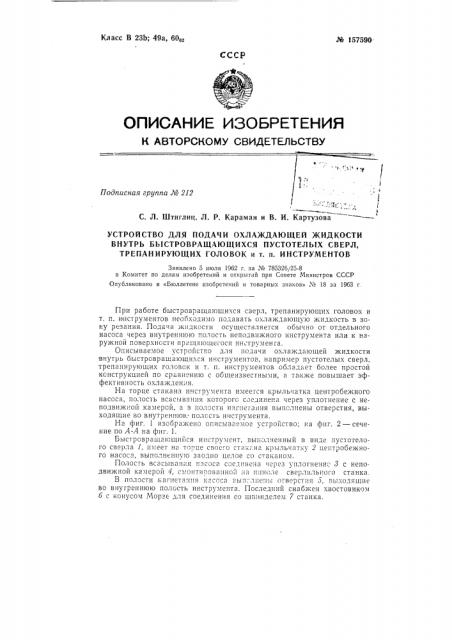

Класс В 23b; 49а, 60,, М 357590
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!
I 1
- — ——
С. Л. Штиглиц, Л. P. Караман и В. И. Картузова
Под
УСТРОЙСТВО ДЛЯ ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ВНУТРЬ БЫСТРОВРАЩАЮЩИХСЯ ПУСТОТЕЛЫХ СВЕРЛ, ТРЕПАНИРУЮЩИХ ГОЛОВОК и т. п. ИНСТРУМЕНТОВ
Заявлено 5 июля 1962 г. за № 785326/25-8 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» № 18 за 1963 г.
При работе быстровращающихся сзерл, трепанирующих головок и т. и. инструментов необходимо подавать охлаждающую жидкость B зону резания. Подача жидкости осуществляется обычно от отдельного насоса через внутреннюю полость неподвижного инструмента или к наружной поверхности вращающегося инструменга.
Описываемое устройство для подачи охлаждающей жидкости внутрь быстровращающихся инструментов, например пустотелых сверл, трепанирующих головок и т. п. инструментов обладает более простой кснструкцией по сравне11и1о с общеизвестными, а также повышает эффективность охлаи(дения.
На торце стакана ичструмента имеегся крыльчатка центробежного насоса, полость всасывания которогс соединена через уплотнение с неподви>кной камерой, а в полости нагнетания выполнены отверстия, выходящие во внутреннюн ° полгсть инструмента.
На фиг. 1 изобра>кено огисываемое устройство; на фпг. 2 — сечение по А-А на фиг. 1.
EblcT1>oB1>BliIа1оц1и11ся инст1>умент, вы!ю;Iненныи В Виде пустотелоГО сверла 1, имеет «lа тО" це свое! О cTIIк - .На крыльчатку 2 центробежного насоса, выпо".íñííó,o заодно целое со c àêàíoì.
Полость всасывания н-icocH соединена через уплотнечие > с неподвижной камерой 4, смонтированной 1а 1гиноле сверлиль11ого станка.
Б полости наг11етания насоса вьш;лнепьl отверстия 5, выходящие во внутреннюю полость инструмента. Последний снабжен хвостовиком
6 с конусом Морзе для соединения со шпинделем 7 станка. № 157590
Охлаждающая жидкость, подаваемая в камеру 4 через штуцер Я, постУпает cHBHBilB E IIEHT17B IbHW lo часть вРаща|ощейсЯ к17ыль IBTKH 2, затем отбрасывается к ее периферии (полости нагнетания) и через отверстия 5 нагнетается во в.lóòðåííþFo полость инструмента, попадая затем в зону резания.
Предмет изобретения
Устройство для подачи охлаждающей жидкости внутрь быстровращающихся пустотелых сверл, трепаниру|ощих головок и т. п. инструментов, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности охлаждения и упрощения конструкции, на торце стакана устройства выполнена крыльчатка центробежного пасоса, полость всасывания которого соедине;а через уп IQTI!pl!Hc с неподвижной камерой, а в полости нагнетания выполнены отверстия, выходящие во внутреннюю полость инструмента.
Фиг.2
