Реферат



Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - повышение качества культивации при использовании на прополке междурядий за счет раздельного срезания надземной и находящейся в почве частей сорняков. Культиватор содержит последовательно установленные расположенные перпендикулярно к направлению движения приводной ротационный рабочий орган и группы изогнутых клиновидных в сечении ножей 9. Ротационный рабочий орган выполнен в виде шарнирно сочлененных звеньев 4, несущих пучки 5 из обрезков проволоки. При движении культиватора вращающиеся пучки 5 проволоки срубают стебли и листья сорняков, а движущиеся вслед в почве ножи 9 разрезают корневища сорняков и рыхлят почву. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 В 49 02, 33 02, 39 18

Г"

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТ0РСНОМУ СВИДЕТЕЛЬСТВУ

Фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4415316/30-15 (22) 02.02.88 (46) 07.07.90. Бюл. № 25 (75) В. В. Валкадов (53) 631.316 (088.8) (56) Авторское свидетельство СССР № 471075, кл. А 01 В 49/02, 1973. (54) КУЛЬТИВАТОР (57) Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения — повышение качества культивации при использовании на прополке междурядий за счет раздельного срезания надЛ » 1575966 А1

2 земной и находящейся в почве частей сорняков. Культиватор содержит последовательно установленные расположенные перпендикулярно к направлению движения приводной ротационный рабочий орган и группы изогнутых клиновидных в сечении ножей 9.

Ротационный рабочий орган выполнен в виде шарнирно сочлененных звеньев 4, несущих пучки 5 из обрезков проволоки. При движении культиватора вращающиеся пучки 5 проволоки срубают стебли и листья сорняков, а движущиеся вслед в почве ножи

9 разрезают корневища сорняков и рыхлят почву. 5 ил.

1575966

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в орудиях для прополки междурядий.

Цель изобретения — повышение качества культивации при использовании на прополке междурядий за счет раздельного срезания надземной и находящейся в почве частей сорняков.

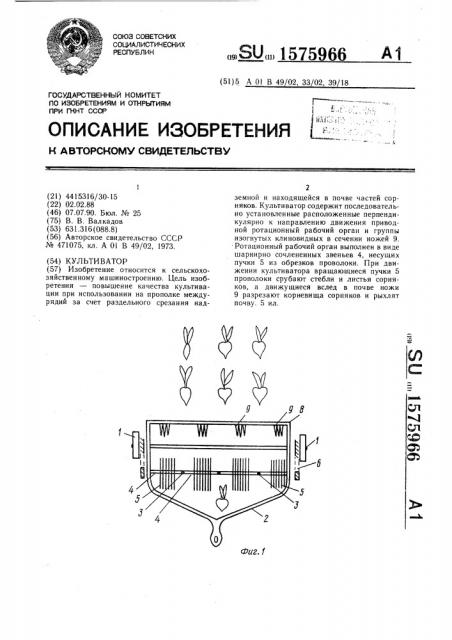

На фиг. 1 показан культиватор, вид сверху; на фиг. 2 — то же, вид сбоку; на фиг. 3 — культиватор с рабочими секциями конической формы; на фиг. 4 — клиновидный нож, вид сбоку; на фиг. 5 — то же, вид спереди.

Культиватор содержит установленную на колесах 1 раму 2. На раме 2 смонтирован ротационный рабочий орган, расположенный перпендикулярно к направлению движения культиватора. Ротационный рабочий орган выполнен из сочлененных посредством шарниров 3 звеньев 4, на которых по окружности закреплены пучки 5 из обрезков проволоки. Пучки 5 могут иметь форму, например, цилиндрическую или коническую. Соединенные друг с другом звенья 4 выполняют функцию вала, имеющего привод посредством, например, зубчатой передачи 6 от оси ходовых колес 1 или посредством вала 7 от

БОМ трактора. За приводным рабочим органом на брусе 8 поперечно к направлению движения культиватора смонтированы группы жестко закрепленных изогнутых почвообрабатывающих ножей 9. Каждый нож 9 обращен вогнутостью в направлении движения и в поперечном сечении имеет форму клина с криволинейными боковыми гранями 10. Ротационный рабочий орган установлен таким образом, что его нижняя плоскость резания расположена выше рабочей части ножей, т.е. пучки 5 проволоки не касаются поверхности земли. Размер обрезков проволоки составляет 10 — 30 см. Группы ножей

9 установлены по следам пучков 5 проволоки.

Культиватор работает следующим образом.

При движении агрегата пучки 5 проволоки перемещаются в междурядиях и, вращаясь с большой скоростью, обрывают и измельчают стебли сорняков. Группы изогнутых ножей 9 движутся в почве на глубине

5 — 10 см вслед пучкам 5 проволоки. Ножи

9 подрезают части находящихся в почве корневищ сорняков и рыхлят почву. Часть срубленных пучкам 5 проволоки стеблей и листьев сорняков распределяется по поверхности поля, а другая часть запахивается в почву ножами 9. Когда это требуется, форму пучков 5 проволоки изменяют, при этом вал ротационного рабочего органа изгибают на шарнирах 3.

Формула изобретения

Культиватор, содержащий раму с колесами, на которой последовательно установлены расположенные перпендикулярно к направлению движения орудия приводной ротационный рабочий орган и ряд изогнутых пассивных почвообрабатывающих рабочих органов, обращенных вогнутостью в направлении движения, отличающийся тем, что, с целью повышения качества культивации при использовании на прополке междурядий за счет раздельного срезания надземной и находящейся в почве частей сорняков, приводной ротационный рабочий орган выполнен из шарнирно сочлененных несущих звеньев, на каждом из которых по окружности закреплены пучки из обрезков проволоки, а пассивные рабочие органы установлены группами по следам пучков проволоки, причем каждый изогнутый пассивный рабочий орган выполнен в виде ножа, поперечное сечение которого имеет форму клина с криволинейными боковыми гранями, при этом нижняя плоскость резания ротационного рабочего органа расположена выше рабочей части ножей.

1575966

Фиг. 5

Составитель В. Орешкин

Редактор С. Пекарь Техред А. Кравчук Корректор С. Че ни ерни

ВНИИ И о

Тираж 506 Подписное

ИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР

1!3035, Москва, Ж вЂ” 35, Раушская наб., д. 415

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, !О!
