Устройство для предпосевной обработки семян

Устройство для предпосевной обработки семян

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственной технике. Цель изобретения - повышение качества обработки семян путем ориентации их продольной оси поперек магнитного поля. Устройство содержит статор 1 электрической машины трехфазного тока, в котором установлен цилиндр 2, покрытый диамагнитным материалом 3. В зазоре между статором 1 и цилиндром 2 установлен сепаратор с осями вращения 4, выполненный в виде стержней 5 из диамагнитного материала, расположенных на расстоянии друг от друга, равном поперечному размеру обрабатываемых семян, сверху располагается загрузочный бункер 6 для семян. При подаче напряжения на статор 1 сепаратор начинает вращаться, семена попадают между стержнями 5, которые перемещают семена по дуге окружности в магнитном поле и ориентируют их. 2 ил.

(19) (! !) Ф:

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 n O! C 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4431357/30-15 (22) 30.05,88 (46) 07.07.90. Бюл. )) 25 (71) Кубанский сельскохозяйственный институт (72) А.Ф.Санин и С.А.Шевченко (53) 631. 531 (088. 8) (56) Авторское свидетельство СССР

g 1091870, кл. А 01 С 1/00, 1983. (54) УСТРОЙСТВО ДЛЯ ПРЕДПОСЕВНОЙ ОБРАБОТКИ СЕМЯН (57) Изобретение относится к сельскохозяйственной технике. Цель изобретения - повышение качества обработки семян Путем ориентации их продольной оси поперек магнитного поля. Устрой- 2 ство содержит статор 1 электрической машины трехфазного тока, в котором установлен цилиндр 2, покрытый диамагнитным материалом 3. В зазоре меж" ду статором и цилиндром 2 установлен сепаратор с осями 4 вращения, выполненный в виде стержней 5 из диамагнитного материала, расположенных на расстоянии друг от друга, равном поперечному размеру обрабатываемых семян, сверху располагается загрузочный бункер 6 для семян. При по" даче напряжения на статор 1 сепаратор начинает вращаться, семена попадают между стержнями 5, которые перемещают семена по дуге окружности в магнитном поле и ориентируют их.

2 ил.

1575979 ром 1 и цилиндром 2, где при включении электрической машины возникает бегущее электромагнитное поле, под воздействием которого начинает вращаться сепаратор. При попадании семян в пространство между стержнями 5 последние перемещают семена по дуге окружности, увеличивая время экспозиции, и ориентируют их к поперечному направлению магнитного поля продольной осью.

A -l

Составитель !О.Семин

Редактор С.Пекарь ехРеД М.Хсданич Корректор В.Кабаций

Р

Заказ 1801 Тираж 508 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С СР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101

Изобретение относится к сельскохозяйственной технике, в частности к устройствам для предпосевной обработки семян.

Целью изобретения является повышение качества обработки семян путем ориентации их продольной оси поперек магнитного поля.

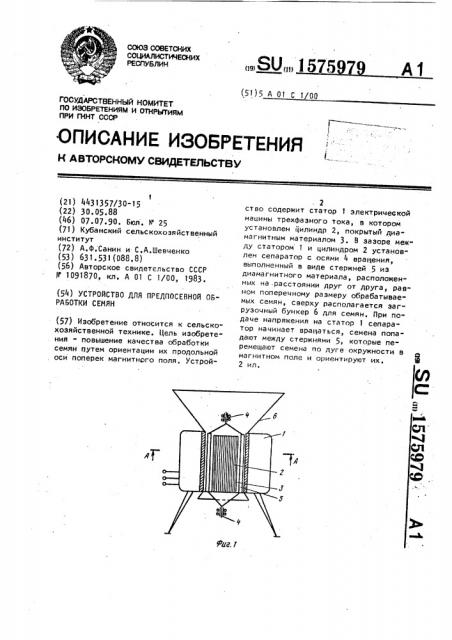

На фиг. 1 изображено предлагаемое устройство; на фиг„ 2 - сечение А-А на фиг. 1.

Устройство для предпосевной обработки семян состоит из статора 1 электрической машины трехфазного тока, внутри которого установлен цилиндр 2 из стальных пластин, покрытый оболочкой из диамагнитного материала 3. В зазоре между статором 1 и цилиндром 2 установлен сепаратор с вынесенными осями и вращения, выполненный в виде диамагнитных стержней

5, установленных на расстоянии друг от друга, равном поперечному размеру семян соответствующих сельхозкультур, 25 загрузочный бункер 6 расположен свер ху, Устройство работает следующим образом.

Семена, предназначенные для обработки, через загрузочный бункер 6 поступает в пространство между статоФормула изобретения

Устройство для предпосевной обработки семян, содержащее бункер для семян, индуктор, выполненный в виде статора электрической машины трехфазного тока, внутри которого концентрично с зазором, образующим камеру обработки, установлен покрытый оболочкой из диамагнитного материала ферромагнитный цилиндр, о т л и ч аю щ е е с я тем, что, с целью повышения качества обработки семян путем ориентации их по продольной оси поперек магнитного поля, камера обработки снабжена сепаратором, который выполнен в виде стержней из диамаг" нитного материала, равноотстоящих друг от друга и от поверхности цилиндра и статора.
